双叉式精密万向传动接头三维结构

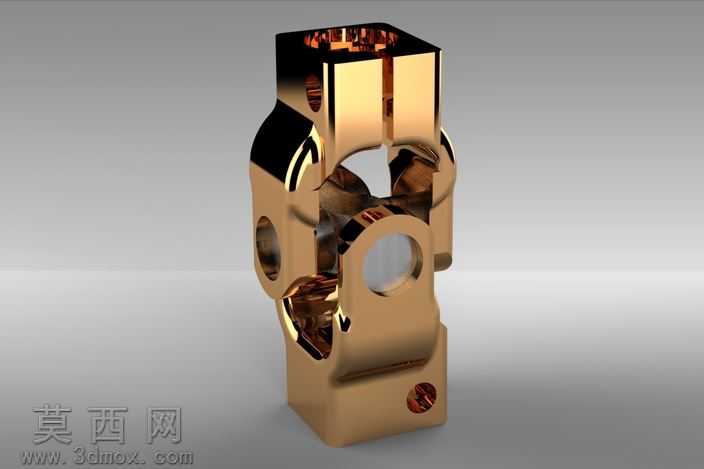

本作品为双叉式万向传动接头的三维建模成果，建模阶段严格遵循机械传动件的设计规范，先通过草图绘制确定两端叉形接头的对称轮廓，以中心十字铰接组件的装配基准为核心，依次完成叉体定位孔、铰接销轴安装位、端部连接接口的特征构建，所有配合面的尺寸公差预留均符合通用机械传动的装配要求，保证各铰接部件可实现多自由度的相对转动，满足变角度动力传输的功能需求。材质与渲染阶段，针对金属构件的特性进行参数调试，主体采用黄铜合金材质预设，调整金属粗糙度、反射率参数模拟真实机加工后的金属光泽，对铰接配合的接触面做细微的哑光处理，区分加工面与非加工面的质感差异；场景采用渐变灰色背景配合定向柔光打光，突出接头的立体结构与金属材质的厚重感，多角度渲染可清晰展示叉体的镂空结构、十字铰接组件的装配关系、端部连接位的细节特征。结构设计上，该万向接头采用对称双叉配合十字铰接块的经典结构，两端叉体分别设置销轴安装孔与十字块形成转动副，可实现两轴在存在角度偏差时的连续动力传输，叉体侧面设置的定位孔用于铰接销轴的锁紧固定，避免传动过程中销轴脱出，端部的方形连接接口可适配对应规格的传动杆件，整体结构紧凑，传动过程中可补偿一定范围内的轴向与角度偏差，适用于小空间内的变向动力传输场景。建模过程中对所有锐边做了符合工艺要求的倒角处理，还原真实五金零件的加工特征，避免应力集中的结构缺陷，各部件的装配间隙经过合理设置，既保证铰接转动的灵活性，又不会出现过大的旷量影响传动精度，整体模型完整还原了该类万向接头的结构特点与外观质感。
