带法兰基座凸台型支撑拉格结构件

　　在各类工业设备的机架装配、管线支撑、传动组件定位场景中，这类带法兰基座的支撑拉格是十分常用的受力连接构件，日常选型中经常会遇到安装空间受限、支撑载荷方向复合、同轴度要求较高的装配需求，这款结构的设计恰好适配这类工况的实际使用要求。从实际装配逻辑来看，这类支撑件的核心作用是为穿过中心通孔的轴类、管类零件提供径向定位与轴向支撑，同时通过法兰盘上的均布安装孔实现与安装基面的刚性固定，避免支撑部位在设备运行过程中出现偏移、振动松脱的问题。

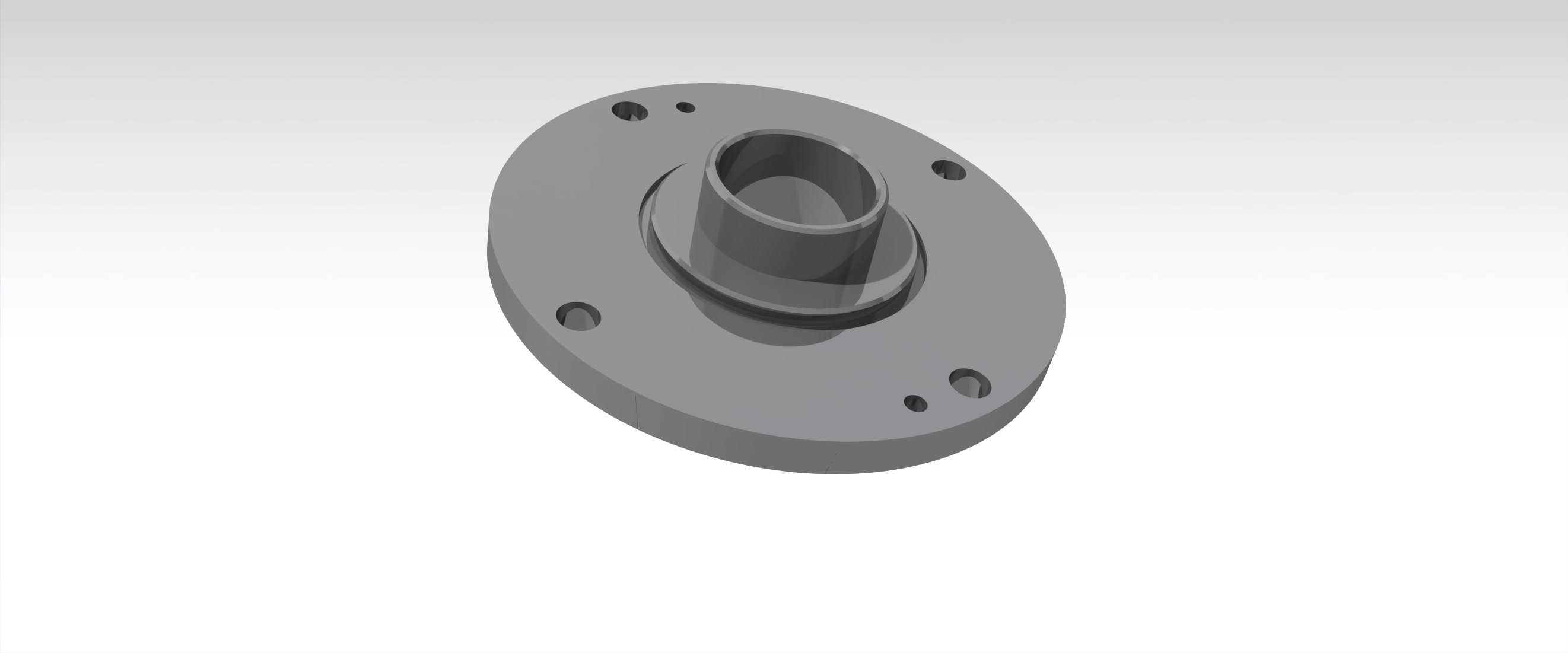

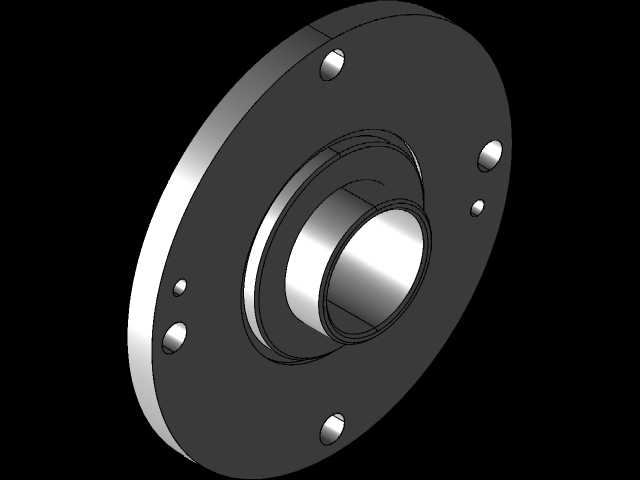

　　设计这类构件时，首先要考虑的是安装基面的贴合精度，法兰盘的下端面设计为全平面加工结构，没有多余的凸棱或凹槽，能够与设备的安装面板、机架立板实现完全贴合，保证安装后的接触刚度，避免局部应力集中导致的法兰变形。法兰盘上的安装孔采用大小孔搭配的布局，并非全尺寸等径孔设计，其中几个稍大的孔用于穿装固定螺栓，剩余的小孔可作为定位销孔使用，安装时先通过定位销完成构件的位置校准，再锁紧固定螺栓，能够有效保证中心凸台的轴线与安装基面的垂直度，避免后续装配的轴类零件出现偏磨问题。

　　中心的凸台部分采用阶梯式结构设计，靠近法兰盘的根部做了圆弧过渡处理，而非直角衔接，这一细节是为了降低应力集中系数——在设备运行过程中，支撑件承受的径向载荷会在凸台与法兰的衔接位置产生较大的弯曲应力，直角衔接的结构在交变载荷下很容易出现根部开裂的问题，圆弧过渡能够将应力分散到更大的区域，提升构件的疲劳强度。凸台的内孔为直通式等径孔，孔壁的加工精度能够满足普通滑动配合的要求，既可以作为光轴的滑动支撑衬套基座，也可以穿装输送管路、线缆护套，为穿过的构件提供稳定的径向约束，避免其在运行过程中出现径向晃动。

　　从安装边界来看，法兰盘的外径尺寸控制在常规安装面板的预留孔位适配范围内，不会因为法兰尺寸过大导致周边其他构件的安装空间被挤占，凸台的伸出高度也经过匹配设计，既能够保证足够的支撑长度，避免轴类零件的支撑跨距过大产生挠曲变形，也不会因为凸台过高导致构件整体重心上移，影响安装后的稳定性。在实际应用场景中，这类支撑拉格可以用在输送线的辊筒端部支撑、小型传动机构的轴承座安装基座、气动管路的穿墙固定支撑、设备检修门的转轴定位支撑等多个位置，适配的载荷范围覆盖轻载到中等载荷的静支撑与低频次动支撑工况。

　　建模过程中需要重点关注几个关键尺寸的公差配合：首先是法兰下端面与凸台内孔轴线的垂直度公差，这个参数直接决定了后续装配零件的运行精度，如果垂直度超差，穿装在孔内的轴类零件会出现别劲问题，运行阻力增大，磨损速度加快；其次是法兰盘上安装孔的位置度公差，孔位偏差过大会导致现场安装时螺栓无法顺利穿入，需要现场扩孔处理，既影响装配效率，也会降低连接强度；另外凸台根部的过渡圆角尺寸需要严格控制，圆角过小无法起到应力分散的作用，圆角过大则会导致凸台与法兰衔接位置出现凸起，影响与配套压紧件的贴合效果。

　　这类支撑件的材质通常根据使用工况选择，常规工况下采用普通碳素结构钢加工即可满足强度要求，在有腐蚀介质的环境中可以更换为不锈钢材质，有轻量化需求的场景也可以采用高强度铝合金加工，不同材质的构件仅需要调整部分尺寸的强度冗余，整体结构形式不需要做大幅改动，具备较强的工况适配性。在装配使用时，法兰盘与安装基面之间可以根据防松需求加装平垫片或者止动垫圈，固定螺栓的锁紧力矩需要按照螺栓规格匹配，避免力矩过大导致法兰盘变形，或者力矩过小导致运行过程中螺栓松脱。
