带安装孔环形法兰连接零件结构设计

项目分类:通用五金配件 发布时间:2021-11-04 ID:360375
  • 带安装孔环形法兰连接零件结构设计
  • 带安装孔环形法兰连接零件结构设计
  • 带安装孔环形法兰连接零件结构设计
  • 带安装孔环形法兰连接零件结构设计
  • 带安装孔环形法兰连接零件结构设计

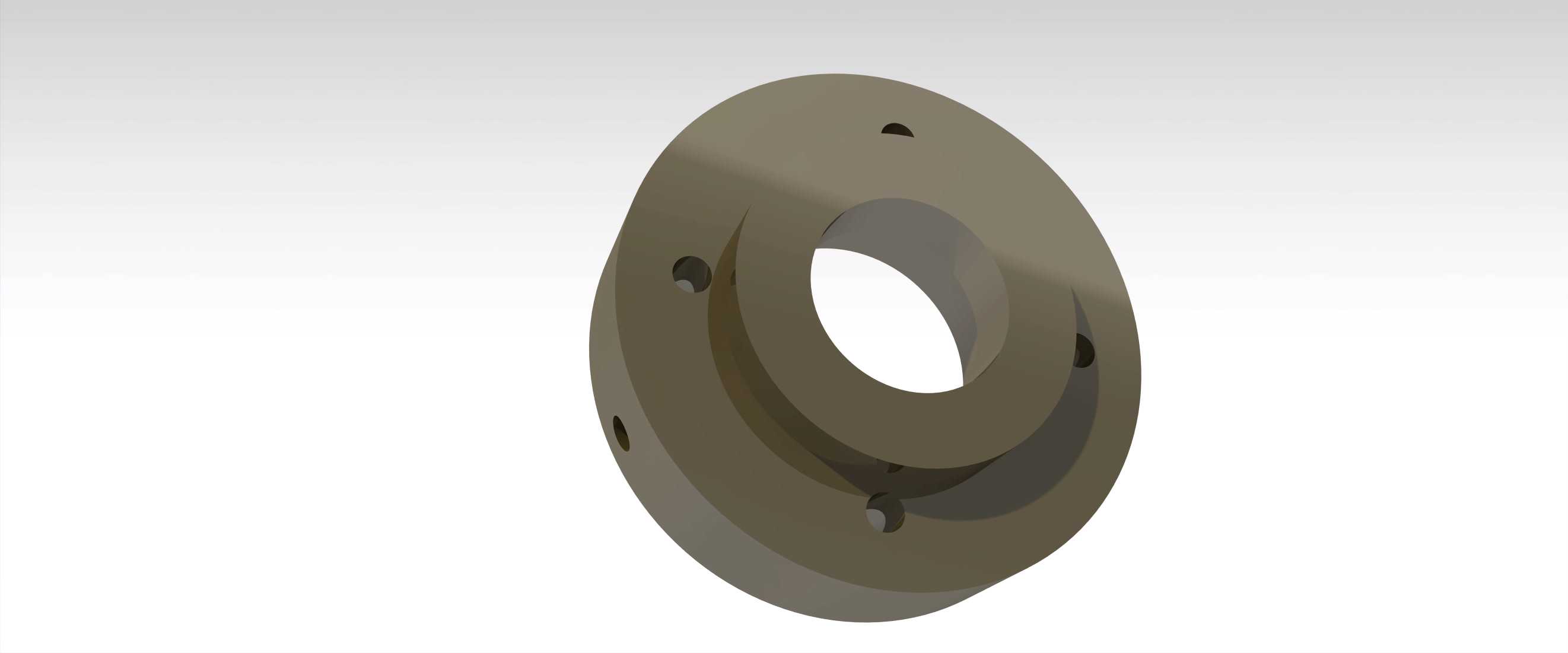

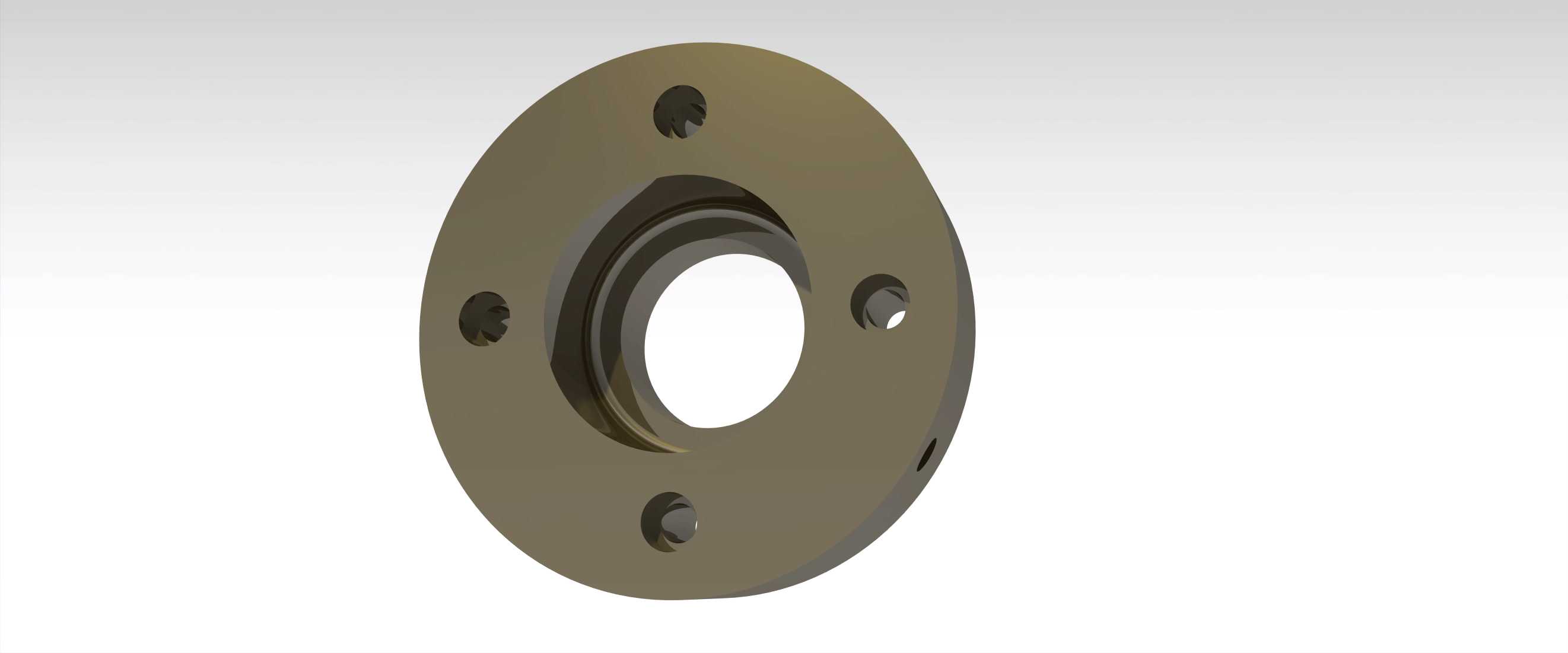

  这类带周向安装孔的环形法兰类零件,在流体输送管路、旋转设备主轴定位、工装夹具基板连接场景中应用十分广泛,日常做设备改造、非标机构设计时经常会碰到这类构件的选型或建模需求。从结构形态来看,该零件采用同轴环形基体设计,中心通孔为核心过流或穿轴通道,外圆侧沿周向均匀分布多个沉头安装孔,孔位的角度等分精度直接影响装配后的受力均匀性,建模时需要先确定中心基准轴,再通过圆周阵列特征完成孔位排布,避免手动逐个打孔带来的位置度偏差。

  从实际功能角度出发,这类零件的核心作用是实现两个同轴构件的刚性连接,比如在液压管路对接场景中,两侧管路通过法兰端面贴合,螺栓穿过周向孔位锁紧后,既能保证管路的同轴度,又能承受管路内部介质压力带来的轴向推力;在主轴组件中,这类法兰盘可以作为轴承的轴向定位挡边,内孔与主轴轴颈采用过渡配合,端面与轴承外圈端面贴合,周向孔位穿入锁紧螺钉后,可限制轴承的轴向窜动,保证主轴旋转时的回转精度。

  设计这类零件时,首先要明确安装边界条件:中心通孔的直径需要匹配对接的轴径或者管路通径,要保证配合面的尺寸公差在合理区间,过盈量太大会导致装配困难,间隙过大则会出现定位偏心、运行时振动的问题。外圆直径的设定需要考虑安装孔的排布空间,孔中心到外圆边缘的距离要满足螺栓头部或者螺母的承压面要求,避免锁紧时出现边缘崩裂的情况,同时孔中心到内孔壁的距离也要保证基体的结构强度,防止螺栓锁紧力过大导致孔位周围出现应力开裂。周向安装孔的数量需要根据实际承载大小确定,承载越大、压力等级越高,孔位数量需要相应增加,同时要保证孔位的等分角度误差控制在允许范围内,否则装配时会出现螺栓无法穿入、对接面错位的问题。

  零件的端面设计也有讲究,两个平行的端面需要保证较高的平面度和与中心孔的垂直度,否则对接锁紧后会出现局部贴合不严的情况,用在流体管路中会出现介质泄漏,用在主轴定位场景中会导致轴承端面受力不均,加速轴承磨损。部分工况下还会在端面设计密封槽,用来安装O型密封圈,这时候建模时要注意密封槽的深度和宽度尺寸匹配密封圈的线径,保证压缩量在合理区间,既实现密封效果又不会因为压缩量过大导致密封圈过早老化失效。

  从建模逻辑来看,这类盘类零件最适合采用旋转特征加阵列特征的建模思路,先绘制过中心轴的半剖截面轮廓,标注好内孔、外圆、各台阶的尺寸,旋转生成基体后,再绘制单个安装孔的草图,通过拉伸切除生成单个孔特征,最后以中心轴为阵列基准做圆周阵列,这样的建模方式参数化关联度高,后续需要调整孔位数量、内孔直径、外圆尺寸时,只需要修改对应草图的尺寸参数就能快速完成模型更新,不需要重新绘制特征,能大幅提升设计迭代的效率。另外建模时要注意沉头孔的深度和直径匹配所用螺栓的头部尺寸,保证螺栓锁紧后头部不高出法兰端面,避免和其他相邻构件产生运动干涉。

  在实际选型应用时,还要考虑零件的材质匹配,普通低压管路场景用普通碳钢材质做表面防锈处理即可,有腐蚀介质的场景需要选用不锈钢或者做防腐涂层,高速旋转主轴场景则需要选用合金结构钢并做调质处理,提升基体的强度和抗疲劳性能,避免长期运行后出现孔位变形、端面磨损的问题。装配时要注意对角顺序锁紧螺栓,保证每个螺栓的锁紧力均匀,避免单侧受力过大导致法兰变形、端面贴合不严。
