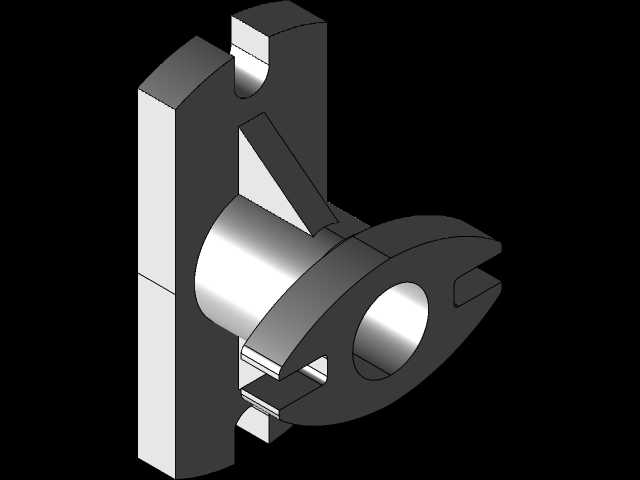

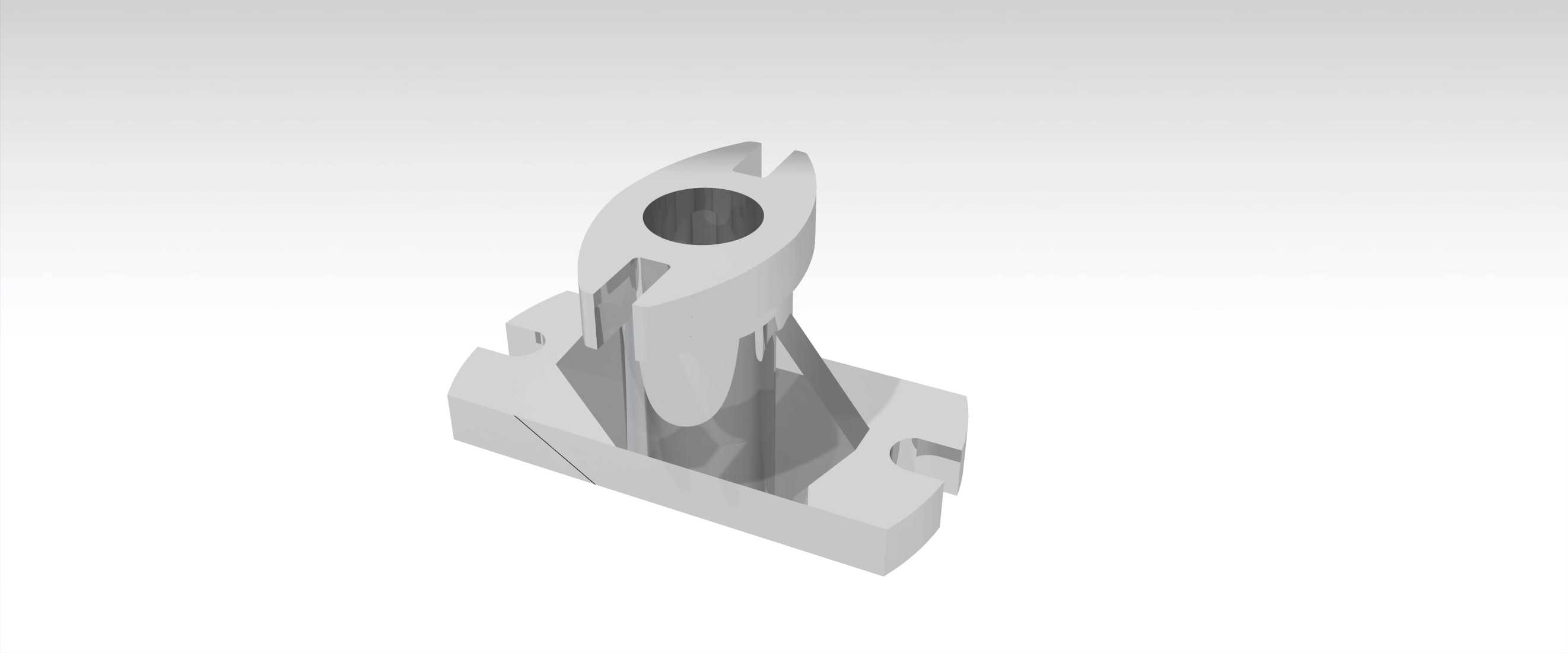

该构件属于设备支撑连接类的通用机械零件,日常多应用在轻工自动化生产线、小型专用加工设备的机架衔接位置,也可作为检测工装的定位支撑单元使用,承担上部功能部件的载荷传递与位置固定作用,同时适配设备内部的走线或杆类零件的穿装需求。从结构设计逻辑来看,零件下部采用带定位缺口的矩形安装底座,底座两侧开设的半开放卡槽是为了适配快速装拆的安装场景,无需完全拧下固定紧固件即可完成零件的拆装调整,底座底面设计为全平面结构,能够与安装基准面完全贴合,避免安装后出现应力集中导致的形变,底座与上部筒体衔接的位置设置了多道三角加强筋,筋板厚度根据载荷传递路径做了渐变处理,靠近筒体根部的筋板厚度更大,向底座边缘延伸时逐步收窄,既保证了支撑刚性,
又尽可能控制了零件的整体重量,减少不必要的材料消耗。上部的筒体结构为中空设计,内孔精度按照H7级公差设计,可直接穿装导向轴、气路管路或者线缆,筒体顶部开设的对称缺口是为了适配上部连接件的周向定位需求,防止穿装在筒体内的杆件出现周向转动,保证上部搭载的功能部件位置精度稳定。在安装边界层面,底座的安装孔位间距按照通用工业铝型材的槽距标准设计,可直接适配40系列、50系列工业铝型材的安装需求,不需要额外加工转接板,零件整体的垂直高度控制在常规工装支撑的常用尺寸区间,不会与设备周边的运动部件产生运动干涉,筒体的外圆直径做了统一的尺寸规整,方便后续加装传感器支架、行程挡块等外接附件。从实际使用场景的适配性来看,
该零件可替代常规的圆柱形支撑座使用,相比光轴支撑搭配锁紧环的结构,其自带的安装底座与加强筋结构能够承受更大的侧向载荷,在存在一定振动的设备工位上也能保持位置稳定,不会出现支撑偏移的问题。设计过程中针对零件的应力分布做了针对性优化,所有的转角位置都设置了工艺圆角,避免机加工过程中出现应力开裂,同时也减少了热处理环节的形变风险,中空筒体的壁厚经过载荷校核,在满足额定支撑载荷的前提下尽可能减小壁厚,降低零件的整体重量,底座上的安装缺口边缘做了倒角处理,既可以在安装时起到导向作用,也能去除加工毛刺避免安装时划伤操作人员。该零件的结构通用性较强,可根据实际使用场景调整尺寸参数适配不同的载荷需求,既可以单独作为支撑件使用,也可以多个组合搭建小型工装的支撑框架,在非标自动化设备的快速搭建场景中能够大幅减少设计加工的周期,不需要单独设计定制支撑结构,直接选用该类通用支撑构件即可完成相关工位的结构搭建。
