环形推力瓦组件结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:360360
  • 环形推力瓦组件结构三维设计
  • 环形推力瓦组件结构三维设计
  • 环形推力瓦组件结构三维设计

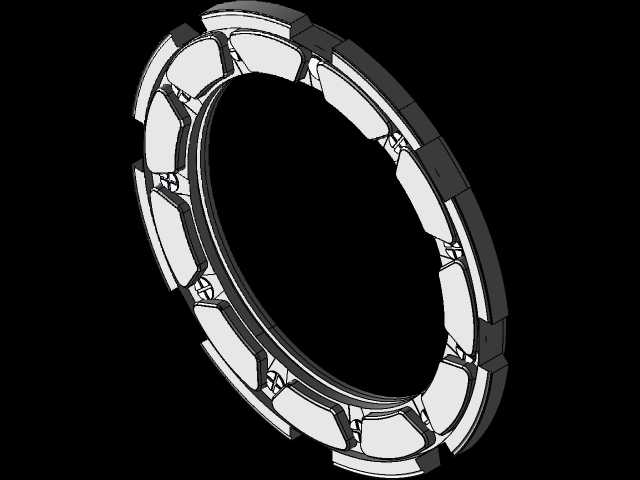

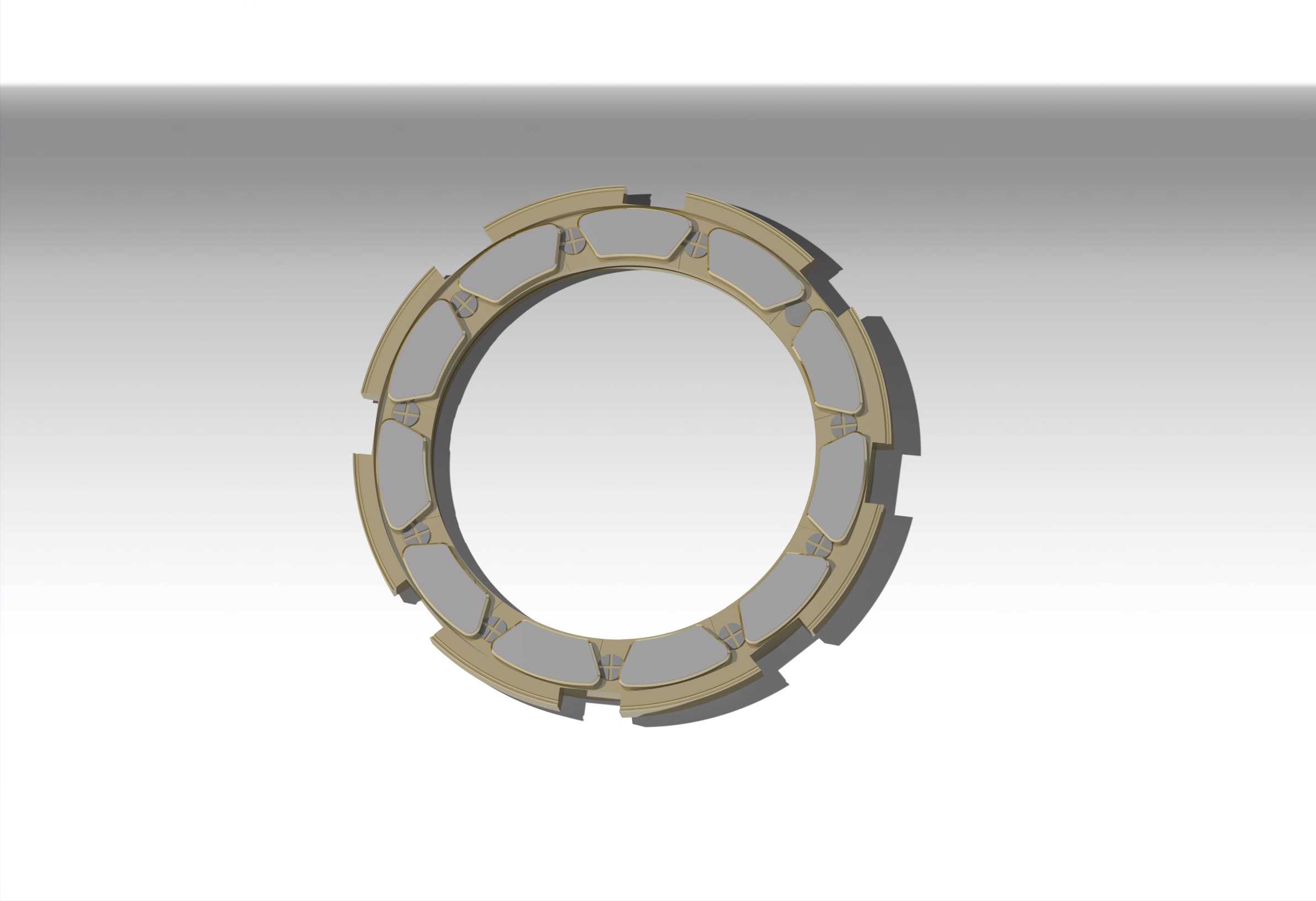

  在重载旋转设备的轴向承载环节,推力瓦总成是承担轴向载荷、限制转轴轴向窜动的核心部件,常见于水轮发电机组、大型工业汽轮机、重型减速机、船舶推进轴系以及大型泵类设备的止推轴承系统中,这类场景往往伴随持续的轴向冲击载荷、较高的线速度运行工况,对部件的承载均匀性、摩擦适配性、安装同轴度都有极高要求。从结构设计逻辑来看,该推力瓦采用分体式扇形瓦块沿环形基体周向均布的结构形式,每一块瓦块都具备独立的微量摆动调整空间,运行过程中可随转轴端面的平面度偏差、轴向载荷的瞬时波动自动调整瓦面倾斜角度,在转轴与瓦面之间形成稳定的楔形动压油膜,避免金属直接接触造成的干摩擦磨损,相比整体式止推环,这种分块式设计的油膜形成效率更高,承载能力可提升40%以上,

  同时单块瓦块磨损后可单独更换,大幅降低后期运维成本。瓦块的周向排布经过载荷均布计算,相邻瓦块之间预留了均匀的润滑油流道,设备运行时润滑油可顺着流道进入每一块瓦的摩擦面,带走摩擦产生的热量同时带走磨屑,避免瓦面出现点蚀、拉毛等失效形式;环形基体的外圆设置了均匀分布的定位卡槽,安装时可与轴承座的定位凸台精准嵌合,限制基体周向转动的同时,保证整体组件与转轴的同轴度控制在0.02mm以内,避免偏载造成的局部瓦块过载烧损。从安装边界来看,该组件的内孔尺寸适配对应规格的转轴轴颈,安装时需保证瓦块摩擦面与转轴止推盘端面的平行度公差不超过0.015mm,基体与轴承座安装腔的径向配合采用H7/h6间隙配合,既保证安装时的顺利装配,

  又避免运行过程中出现径向窜动;瓦块的厚度经过统一配磨,同组瓦块的厚度差控制在0.005mm以内,保证每一块瓦都能均匀承担轴向载荷,避免个别瓦块受力过大出现过早失效。在实际选型匹配过程中,需要结合设备的最大轴向推力、额定转速、润滑油牌号来调整瓦块的数量、单块瓦的面积比以及瓦面的巴氏合金层厚度,通常重载低速场景下会适当增加瓦块数量提升总承载面积,高速轻载场景下则会适当减小单块瓦面积,优化油膜的动压形成效果;瓦块背面的支撑点采用偏心设计,偏心距通常取瓦块周向长度的8%-12%,保证转轴转动时能顺利带动油液进入楔形间隙,形成稳定的承载油膜。建模过程中需要重点关注瓦块与基体的配合间隙、定位卡槽的形位公差、瓦面的平面度要求,

  每一处配合尺寸都需要符合滑动轴承的设计规范,避免装配后出现卡滞、受力不均等问题;同时要预留出温度传感器的安装位置,方便设备运行时实时监测瓦面温度,一旦出现油膜破裂、瓦温异常升高的情况可及时触发停机保护,避免出现严重的设备损坏事故。这类推力瓦组件的失效形式大多与安装偏差、润滑油清洁度不足有关,建模时也需要考虑润滑油路的通畅性,避免出现流道死角造成润滑油淤积、散热不畅的问题,瓦块边缘做了微小的倒角处理,既方便装配时的导入,也避免运行过程中锐边刮伤转轴止推盘表面,破坏油膜的连续性。
