JDY-08蓝牙通讯模块板卡结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294276
  • JDY-08蓝牙通讯模块板卡结构设计
  • JDY-08蓝牙通讯模块板卡结构设计
  • JDY-08蓝牙通讯模块板卡结构设计
  • JDY-08蓝牙通讯模块板卡结构设计
  • JDY-08蓝牙通讯模块板卡结构设计

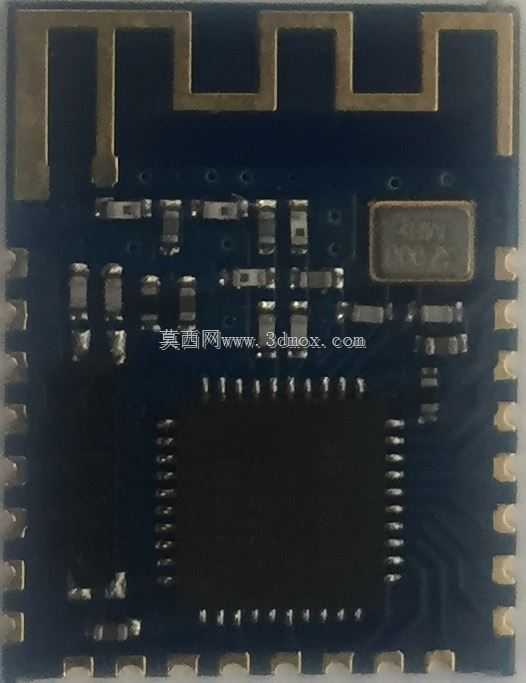

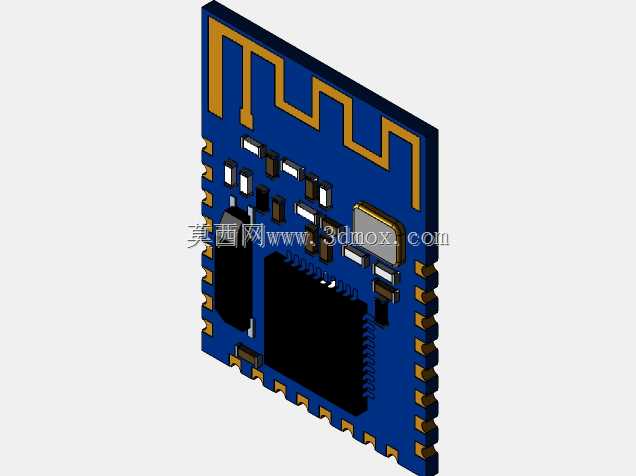

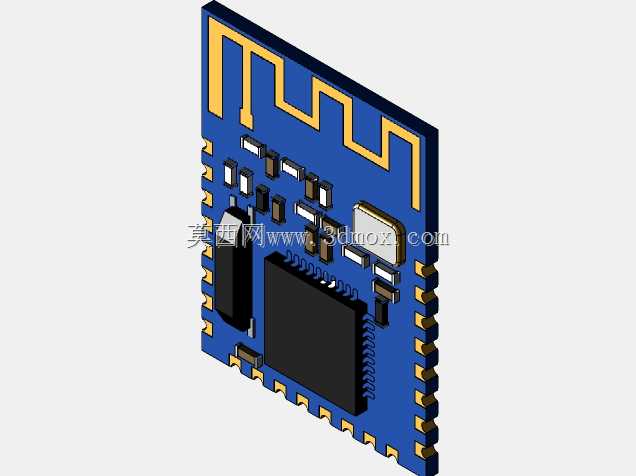

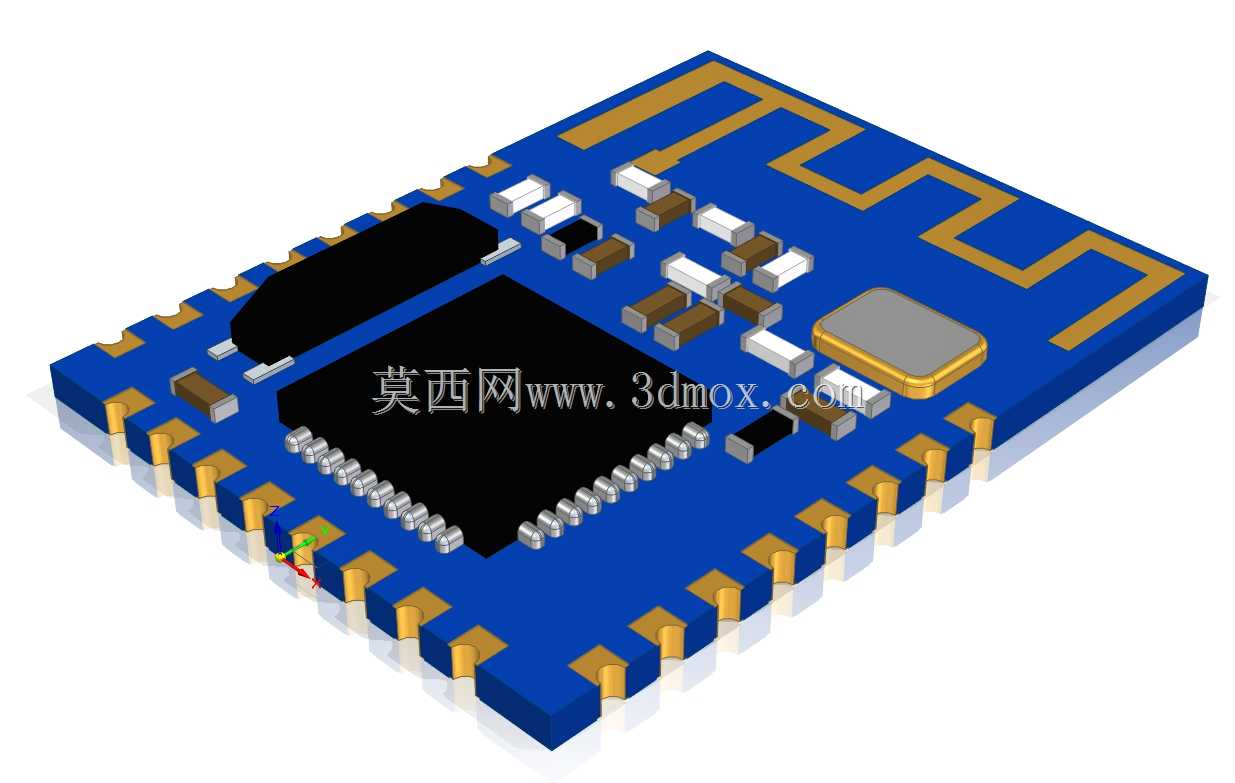

这款蓝牙模块的板卡设计,首先围绕短距离无线数据透传的核心需求展开,在消费电子、工业传感、智能硬件的小体积设备里,这类模块常被嵌入到手持采集终端、小型传感节点、智能家居控制板中,替代有线串口连接,实现设备与上位机、移动端的双向数据交互,省去布线冗余的同时,能在10米级的有效通讯范围内稳定传输串口数据,适配多数低速率无线控制场景。从板卡布局来看,板载倒F型天线直接蚀刻在PCB板边缘,避开了板上主芯片、晶振、电容等元件的电磁干扰区域,天线走线的弯折角度、线宽都经过阻抗匹配设计,保证2.4G频段的信号辐射效率,不需要额外外接天线就能满足常规场景的信号强度要求,也缩减了整体占用空间。板上元件排布遵循信号流向逻辑,射频匹配元件紧邻天线馈点放置,减少信号传输路径的损耗,主蓝牙芯片布置在板卡中部区域,周边的去耦电容就近贴装在芯片电源引脚旁,滤除电源纹波对芯片工作的干扰,晶振元件远离天线与板边接插件,避免机械振动或电磁串扰影响时钟精度。板卡两侧采用半孔邮票孔的焊盘设计,这类封装既可以直接焊接在用户主板上作为贴片元件使用,也能通过排针插接在面包板或开发板上做原型验证,焊盘间距统一为常规2.54mm间距的整数倍,适配通用接插件的安装尺寸,用户在做主板布局时,只需要预留对应长宽的矩形安装区域,在对应焊盘位置引出走线即可,不需要额外设计固定孔位,焊接后即可实现机械固定与电气连接。模块的整体厚度控制在贴片元件允许的常规范围内,板上最高的元件为板载晶振与主芯片,整体凸起高度不超过3mm,在嵌入到薄型手持设备内部时,不会和外壳结构产生干涉,设计时也预留了元件之间的安全间距,满足回流焊的生产工艺要求,避免焊接过程中出现连锡、元件立碑等生产问题。在功能层面,模块保留了完整的串口通讯引脚,同时引出了电源、状态指示等必要引脚,用户只需要连接电源与串口收发引脚,就能实现基础的透传功能,不需要额外做复杂的射频电路设计,降低了无线功能的集成门槛,对于结构设计人员来说,这类标准化封装的模块,在做设备内部布局时,可以直接调用三维模型核对安装间隙,提前规避板卡堆叠、外壳干涉的问题,缩短产品开发的迭代周期。
