2英寸微型全频扬声器驱动单元结构

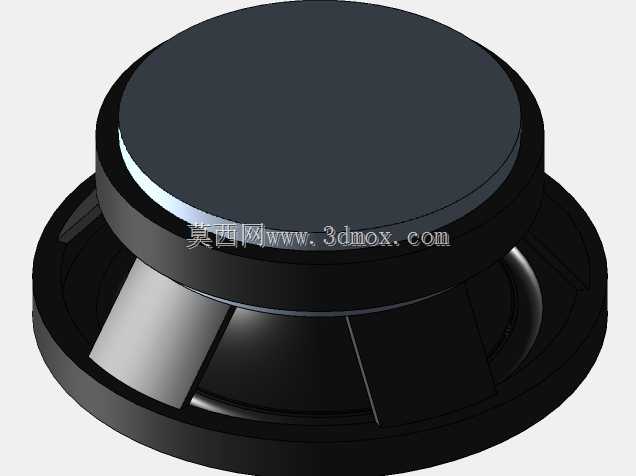

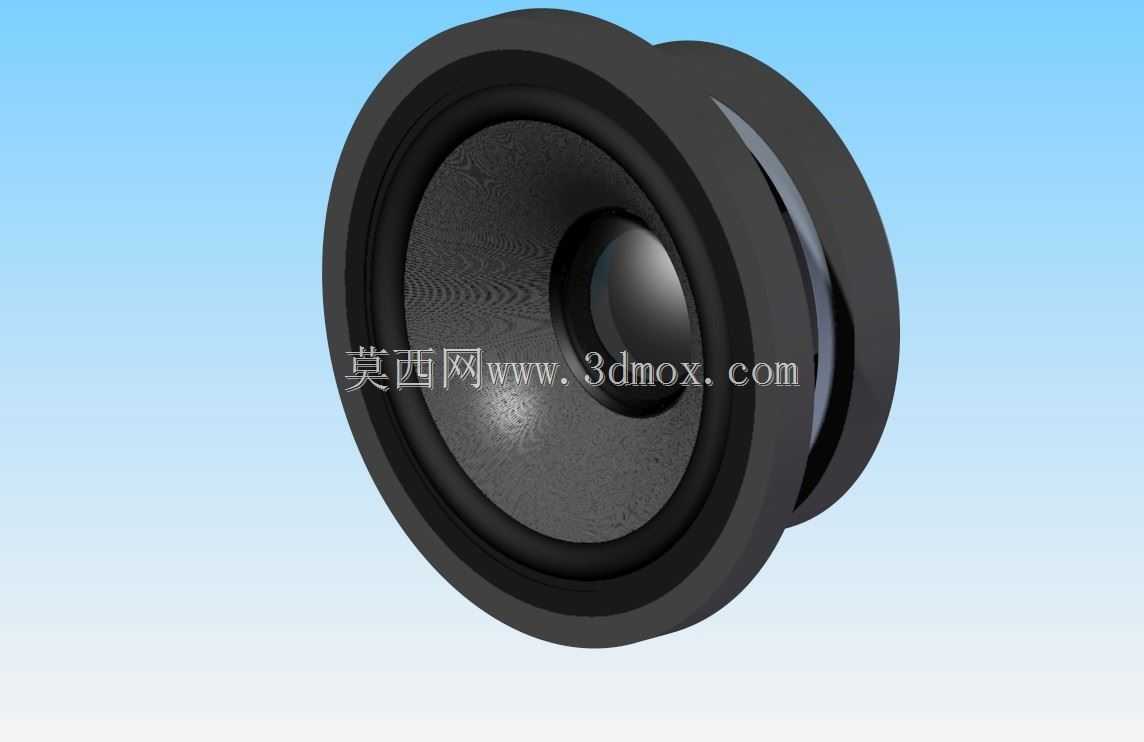

这款2英寸规格的微型全量程驱动单元，属于电声转换类通用零部件，常被应用在桌面便携音响、小型嵌入式扩声模块、车载提示音发声单元、智能终端内置扬声器等场景中，核心作用是将传输过来的音频电信号转换为可被人耳感知的机械声波振动，实现声音的还原输出。从结构设计思路来看，该单元采用了常规动圈式发声架构，整体为同轴对称布局，最外侧的环形折环采用柔性阻尼材质制作，既可以约束振膜的轴向运动轨迹，避免振动过程中出现横向偏振导致的音质失真，也能提供合适的顺性，匹配小功率驱动下的振动行程需求。振膜采用复合纸质基材压制成型，表面带有规则的阻尼纹理，能够在有限的尺寸下兼顾中低频的厚度与高频的延展特性，中心位置的球顶防尘帽既可以阻挡外界灰尘、杂物进入磁隙结构，避免音圈运动过程中出现卡滞、擦圈等故障，也能对高频段的声波扩散起到优化作用。单元背部的磁路结构采用外磁式环形磁钢设计，搭配T型导磁轭与华司构件形成均匀的环形磁隙，音圈恰好悬浮在磁隙当中，当音频电流通过音圈时，会产生随信号变化的交变磁场，与磁钢的恒定磁场产生相互作用力，带动音圈连同粘接在音圈骨架上的振膜做往复振动，推动周围空气产生声波。从安装边界来看，该单元整体为圆形沉台结构，外圈带有定位凸缘，安装时可直接嵌入对应尺寸的面板开孔中，依靠凸缘完成轴向定位，安装孔位沿外圈均匀分布，可适配常规的小尺寸扬声器安装孔距，整体轴向厚度较薄，能够适配内部空间局促的紧凑型设备安装需求。在实际选型应用中，这类小尺寸全频单元不需要额外搭配分频电路，单只即可覆盖常用的人声、提示音等频段的重放需求，能够有效简化配套设备的电路结构，节省内部安装空间，同时其额定功率适配常规小功率音频放大电路，长时间工作下的振动稳定性较好，折环的抗疲劳特性能够满足常规消费类电子、工业提示设备的使用寿命要求，建模过程中完整还原了折环的弧度、振膜纹理、磁路组件的台阶结构，可直接用于设备装配干涉检查、外观渲染展示、声学结构布局验证等工作场景。
