标准PP3规格6LR61叠层方形供电电池结构

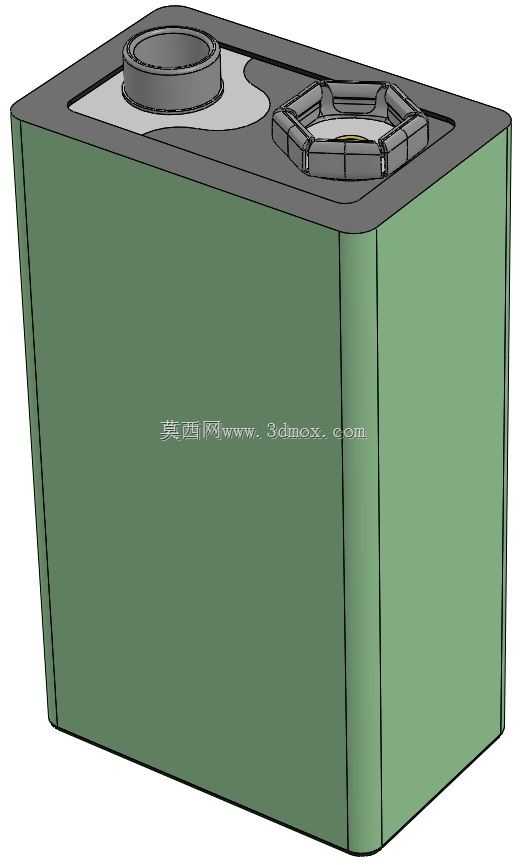

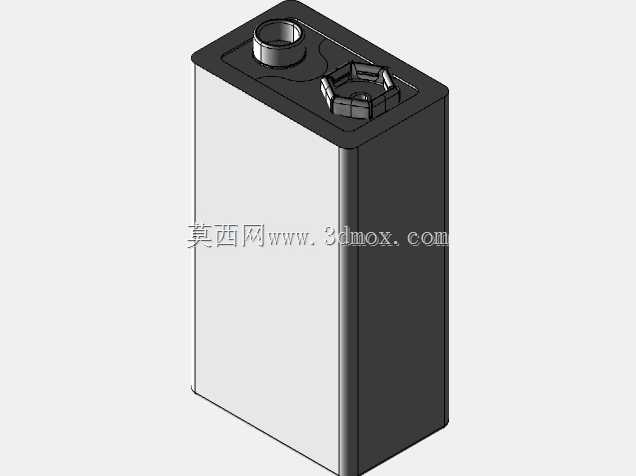

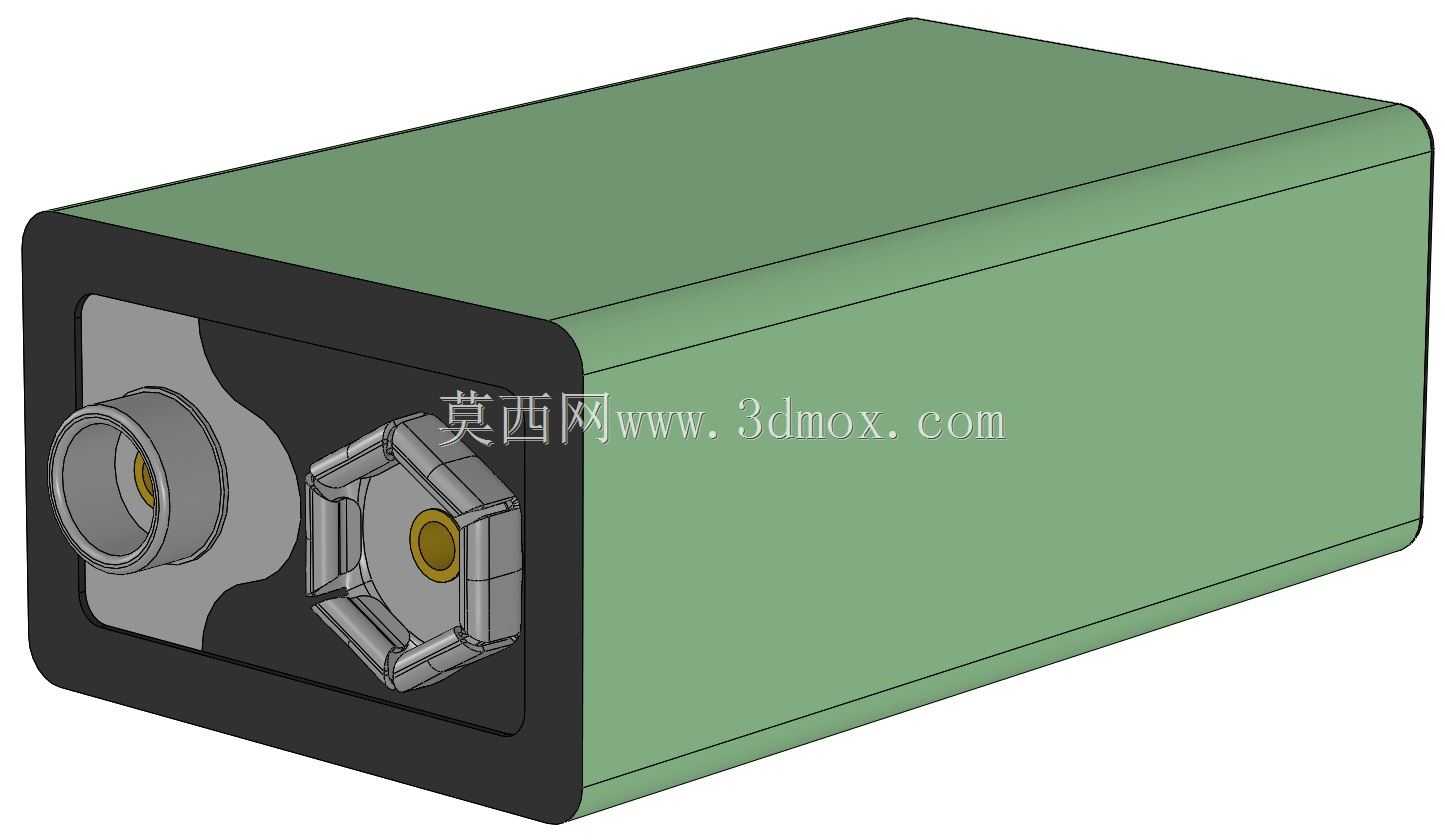

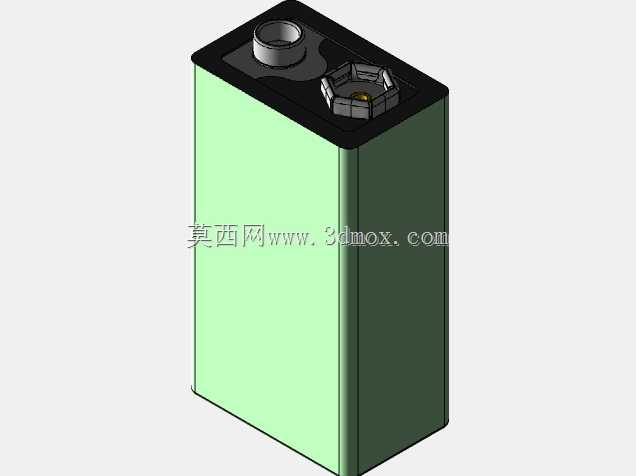

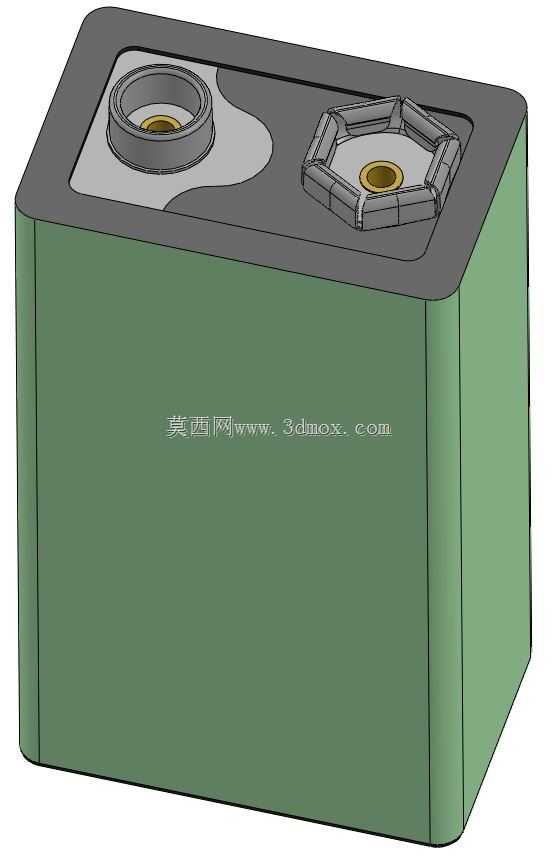

在各类工业检测仪表、手持测试设备、小型无线信号发射装置、早期便携消费电子的供电方案选型中，PP3规格的6LR61方形电池是应用范围极广的一类供电元件，这类电池常被业内称为9V叠层电池，区别于常规圆柱电芯的串并联组合结构，其内部采用多层片状电芯叠片排布的方式，在有限的立方空间内实现额定9V的电压输出，适配对供电电压有较高要求、但整机持续功耗偏低的便携类设备。从结构设计层面看，该款电池的外形采用规整的长方体切角壳体设计，壳体主体为绝缘包覆层，一端预留两个极性不同的卡扣式连接端子，端子布局采用行业通用的非对称排布方式，可避免安装时极性反接的操作失误，端子的凸起高度、卡扣间隙完全适配行业通用的电池仓接触弹片尺寸，无需额外调整接触结构即可直接替换同规格的市售产品。设计这类电池的三维结构时，首先要明确安装边界的尺寸约束，整体长宽高需严格匹配通用PP3电池的仓体适配尺寸，壳体边缘的圆角、端子侧的黑色绝缘封边厚度都要控制在公差范围内，避免出现装入电池仓时卡滞、或者装入后旷量过大导致接触不良的问题。端子部分的结构设计需要重点考量接触可靠性，公端卡扣的弹性臂厚度、中心接触点的凸起高度都要和常用的电池座母端结构匹配，既要保证插拔时的操作手感顺畅，也要确保长期使用后接触电阻不会出现大幅波动。在实际设备应用场景中，这类电池多用于不需要持续大电流放电的场合，比如手持万用表、网络寻线仪、家用烟雾报警器、无线麦克风的信号发射模块等设备，这类设备的瞬时工作电流多在毫安级，叠层结构的电池刚好能满足这类低功耗高电压的供电需求，相比多节圆柱电芯串联的方案，一体化的方形结构能大幅缩小电池仓的占用空间，让整机的结构布局更紧凑。建模过程中，壳体表面的包覆层纹理、端子部分的金属质感区分、封边处的接缝细节都需要做写实还原，方便结构工程师在做整机电池仓设计时，直接调用模型做干涉检查，验证仓体的开盖空间、弹片的压缩行程是否符合装配要求，避免后期开模后出现电池无法顺利装入、接触端子对位偏差的问题。另外，电池壳体的棱角处做了微小的圆弧过渡，既可以避免装配时划伤电池仓的塑料内壁，也能在电池意外跌落时减少壳体边角开裂的风险，这些细节结构都是经过长期实际使用验证的成熟设计，建模时不能随意更改圆弧半径和倒角尺寸，否则会影响和现有通用电池仓的适配性。
