曼富图200PL相机三脚架快装板结构设计

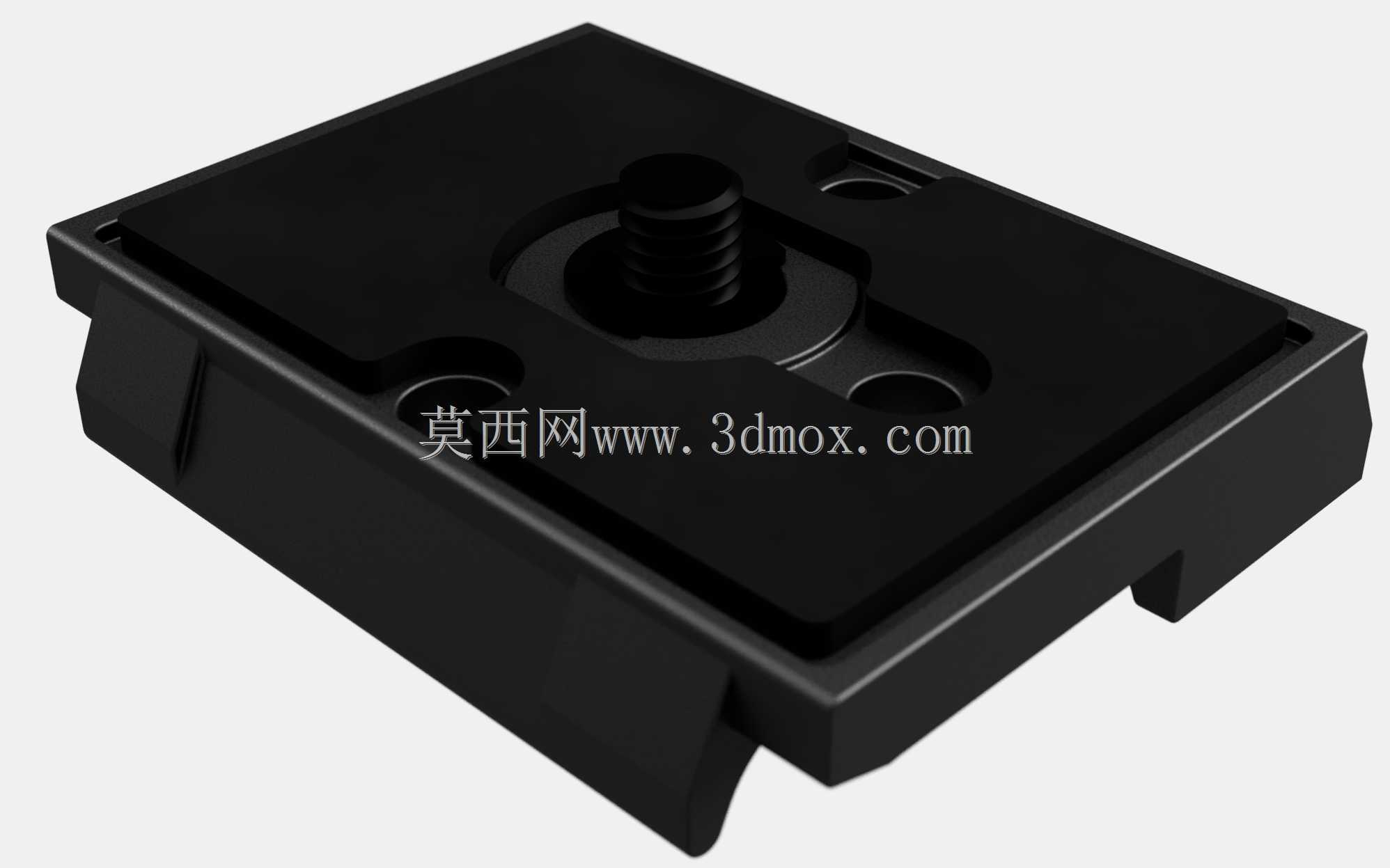

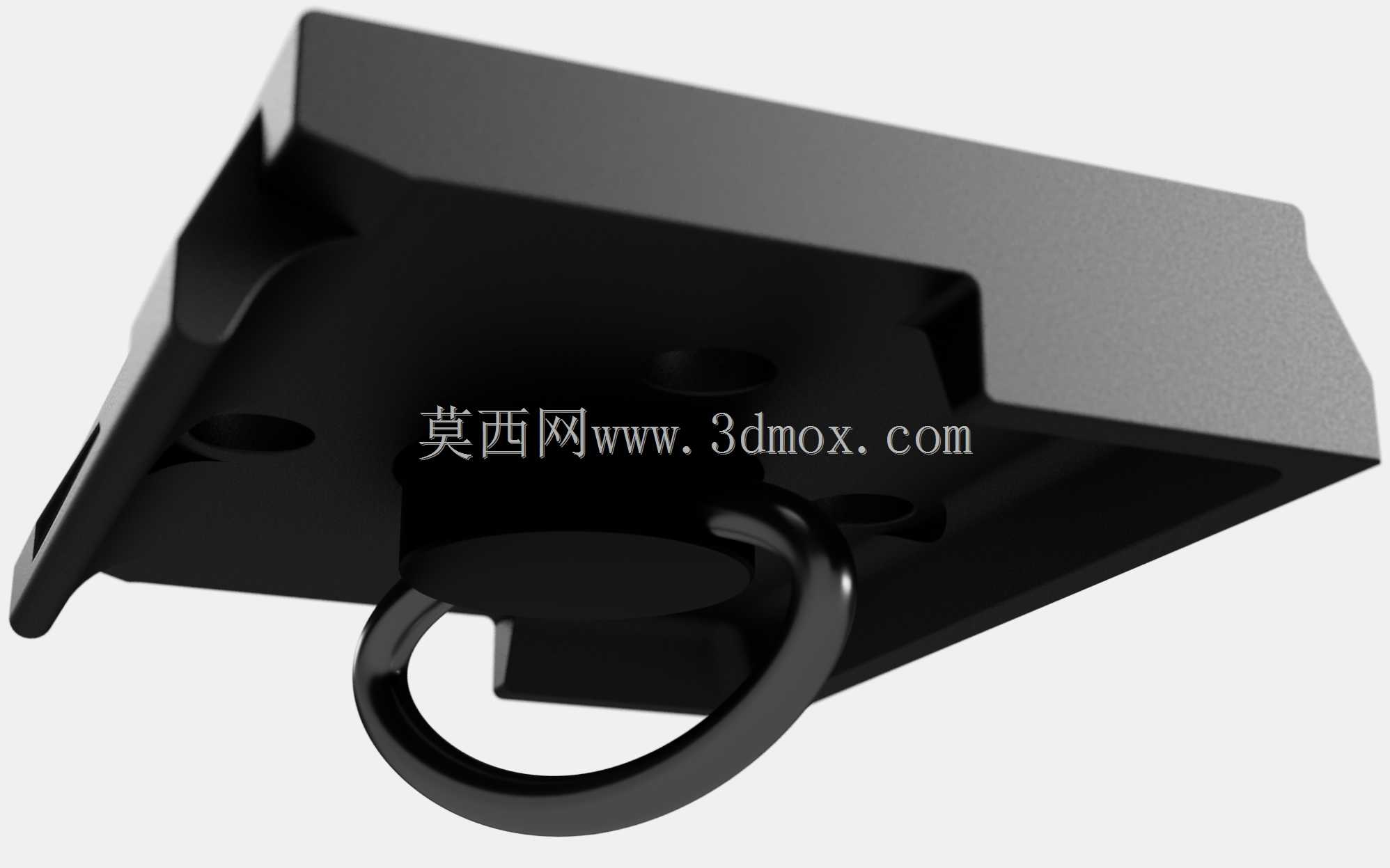

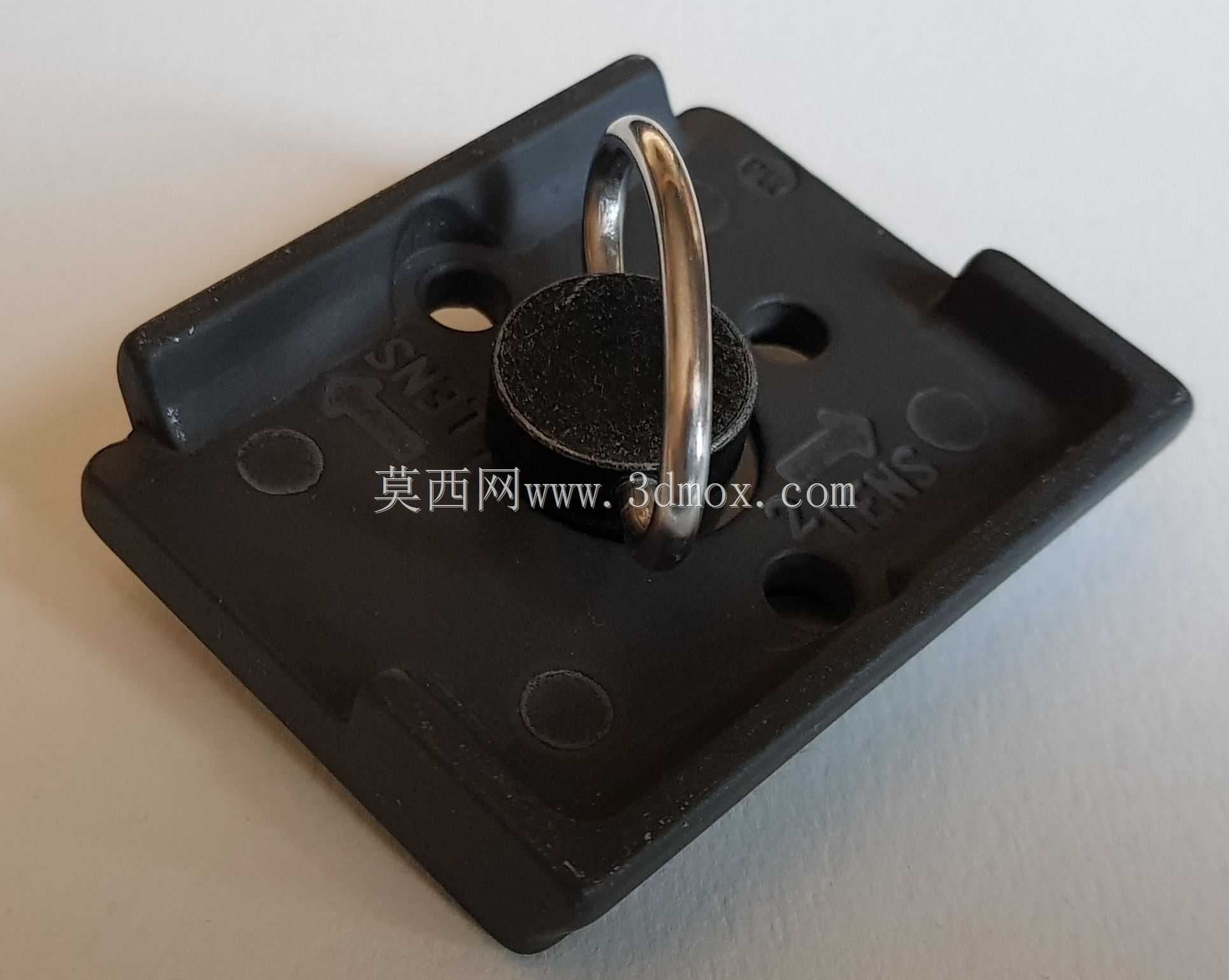

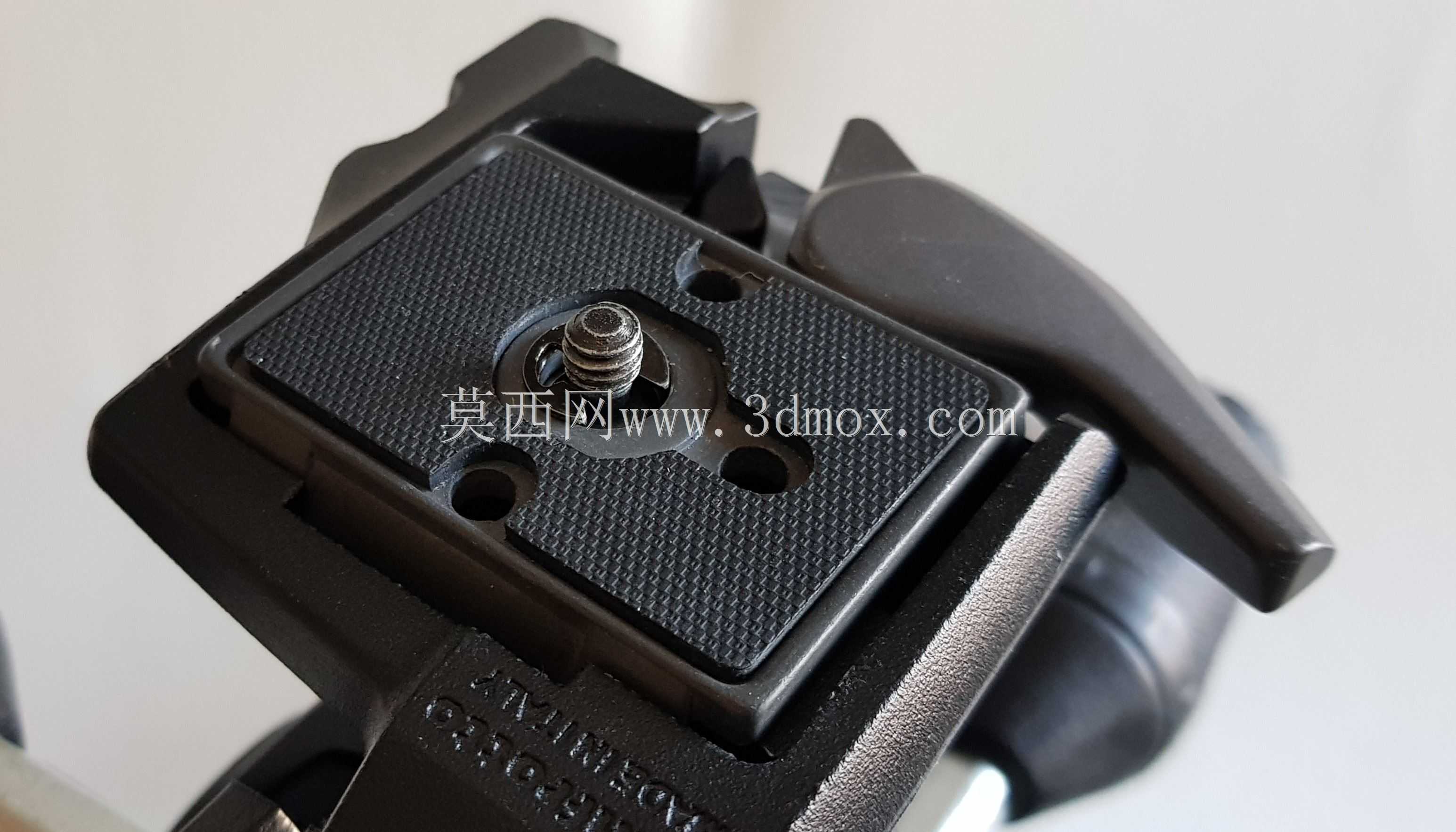

　　这款快装板是摄影支撑系统里的核心快拆连接件，主要适配对应规格的曼富图云台，承担相机与三脚架云台之间的快速装拆、定位锁紧功能，在户外采风、商业棚拍、影视跟拍等需要频繁切换机位、快速拆装摄影设备的场景中，能大幅减少设备装调的等待时间，避免螺纹反复旋拧带来的接口磨损问题。从结构设计来看，板体采用方正带定位止边的外形，底部设置与云台卡槽匹配的导向凸台，安装时可直接沿云台卡槽滑入到位，不需要反复对位找正，侧边的锁紧结构卡入后即可限制前后窜动，配合板体中央的1/4英寸标准相机固定螺丝，可实现相机与云台的刚性连接，螺丝顶部带滚花手拧结构，无工具状态下也能完成初步锁紧，满足应急拆装需求。设计过程中重点考量了安装边界的适配性，

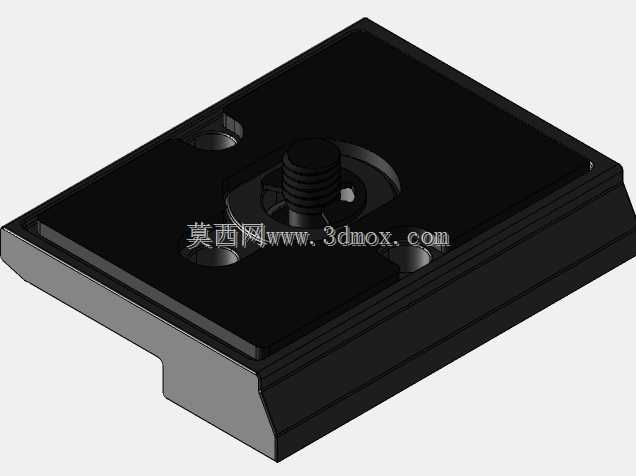

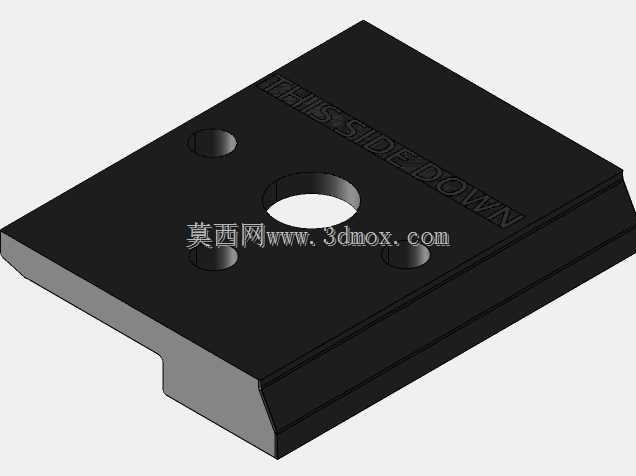

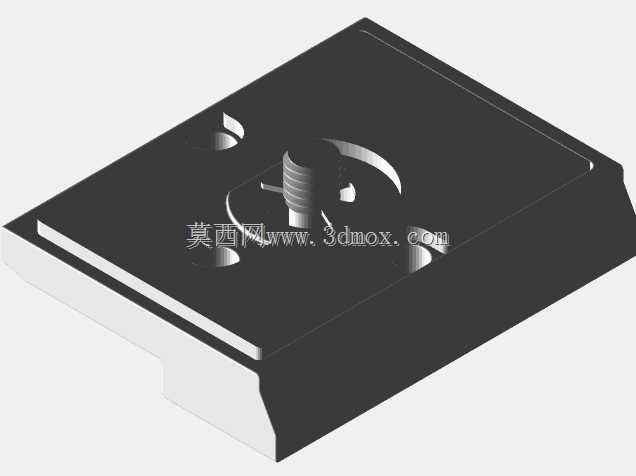

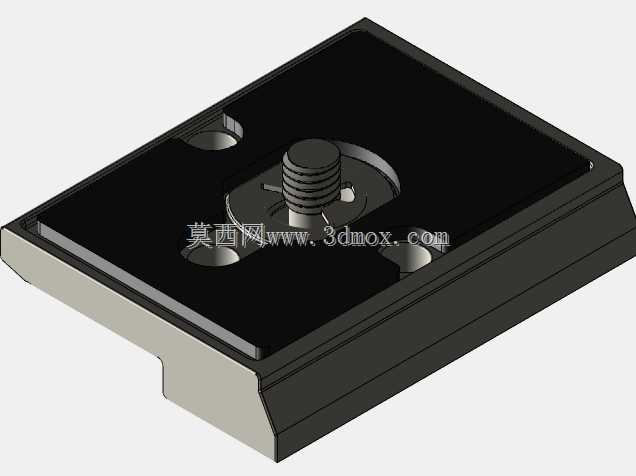

　　板体的长宽尺寸控制在通用相机底部安装面的覆盖范围内，不会突出机身底部干涉电池仓、数据线接口的正常开启使用，底部的导向槽宽度、凸台高度严格匹配对应云台的卡槽尺寸，公差控制在小间隙配合区间，既保证滑入过程顺畅无卡滞，又能避免间隙过大带来的锁紧后旷量问题，防止长曝光拍摄时出现画面抖动。板体表面做了防滑纹理处理，与相机底座接触的区域预留了微凸的防滑胶垫安装位，可增大与相机底部的接触摩擦力，即使竖向拍摄、搭载大重量镜头时，也能避免相机相对板体发生偏转滑移。板体上额外开设的定位孔与减重槽，一方面可兼容不同规格的防转销钉，适配带定位销的相机底座，杜绝转动风险，另一方面在保证结构强度的前提下减少了板体自重，降低整套支撑系统的负重负担。反向工程复刻的结构完整还原了原厂件的装配关系，三维打印优化版本对壁厚、转角处做了应力释放处理，避免打印成型后出现翘曲变形，安装面的平面度控制在合理范围内，保证与相机、云台的贴合度，不会出现安装倾斜的问题。
