20mm铝管方形固定安装连接脚座

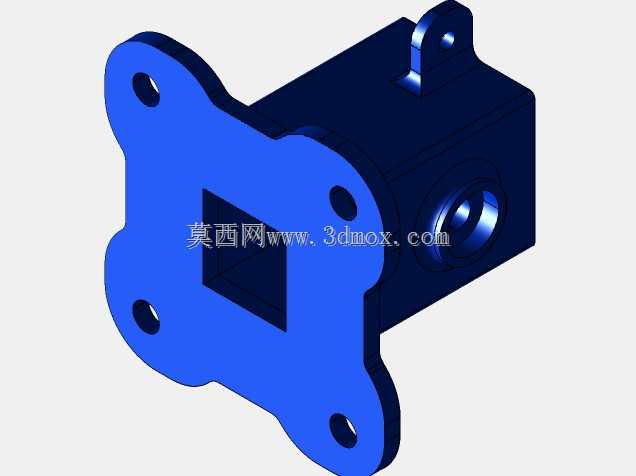

这款方形固定脚座主要适配外廓尺寸20mm的方形铝管构件，在工业铝型材框架、轻型设备支撑机架、物料周转料架、流水线旁置工装挂架等场景中承担管端定位与基面固定的核心作用。日常做非标设备框架搭建时，方管与安装基面的连接如果直接采用管端攻丝锁附，不仅加工工序繁琐，铝管管壁较薄的情况下反复拆装极易出现螺纹滑牙失效，长期受侧向载荷时还容易出现管端变形，这类一体式连接脚座刚好能解决这类痛点。从结构设计来看，脚座主体采用一体化成型结构，一端设置与20mm方管适配的方形承插孔，承插孔的内壁公差控制在小间隙配合区间，装配时方管插入后可通过侧壁预留的顶丝孔完成径向锁止，避免方管与脚座之间出现轴向窜动或相对转动；脚座的法兰安装边设置了四个对称分布的安装通孔，孔位分布避开承插孔的应力集中区域，锁附螺栓后受力可均匀分散到整个安装基面，不会出现局部应力过大导致的法兰边断裂问题。实际选型使用时需要注意安装边界尺寸，法兰边的外廓尺寸要大于方管截面，四个安装孔的中心距需要提前与安装基面的预埋孔位匹配，避免现场二次打孔返工；承插孔的深度经过优化，既保证方管插入后有足够的接触面积传递载荷，又不会因为插孔过深导致材料浪费、整体重量增加。在设备运维场景中，这类脚座还能起到调平补偿的作用，当安装基面存在小幅平面度误差时，可在法兰面与基面之间加装调整垫片，无需对铝管框架做切割修改就能完成整体水平校准，相比焊接式的固定脚，后期拆装调整、框架改型的灵活度更高，也不会出现焊接变形导致的框架尺寸偏差。针对铝管框架经常需要挂载小型气动元件、传感器支架、料盒挂架的使用场景，脚座的承插部位做了局部加厚处理，即使承受一定的偏载力矩，也不会出现承插孔开裂的问题，法兰边的转角位置做了圆弧过渡，既减少了应力集中，也能避免安装过程中尖锐边角划伤操作人员。
