Eckold型R-DF上部冲头刀架结构

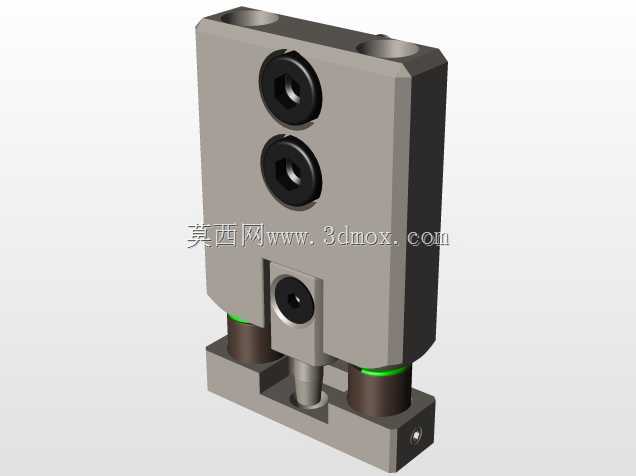

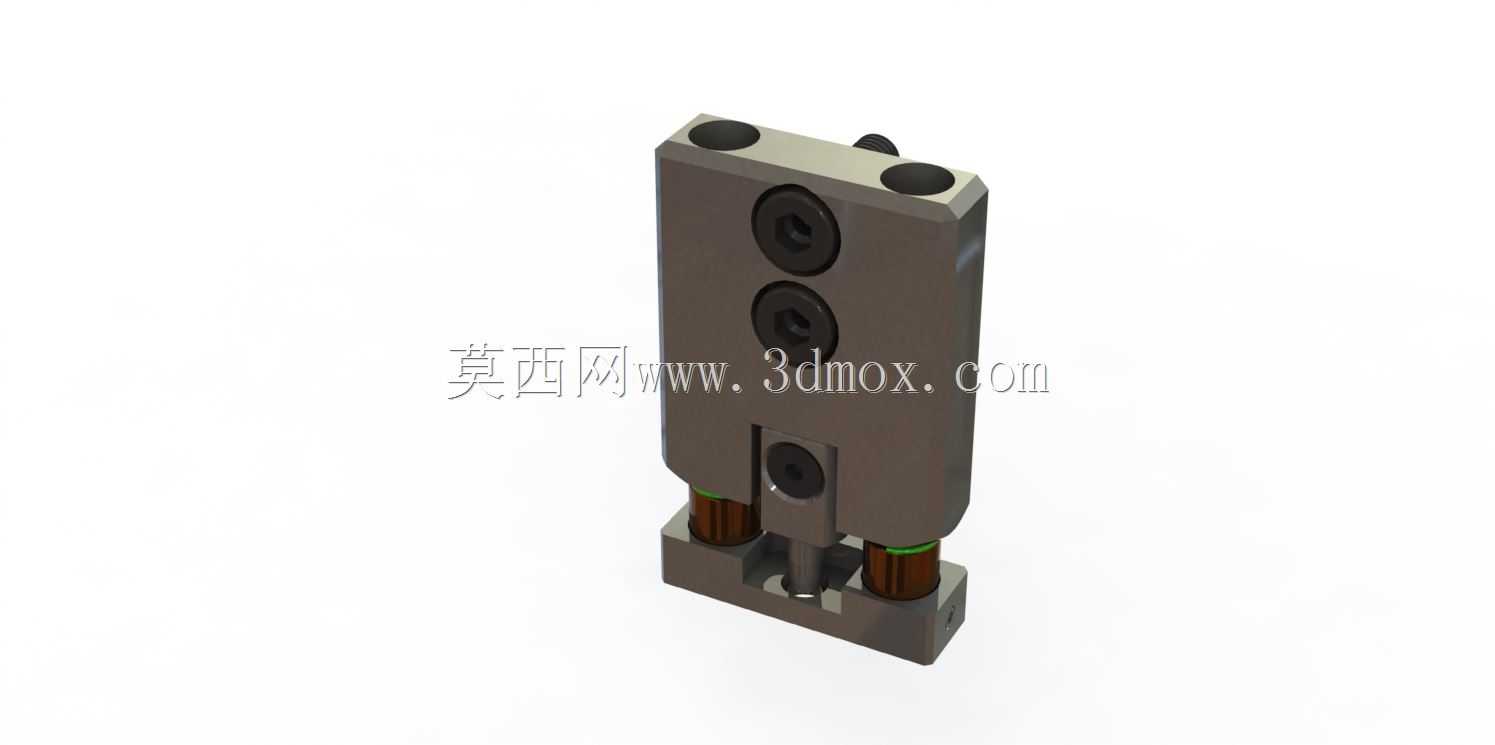

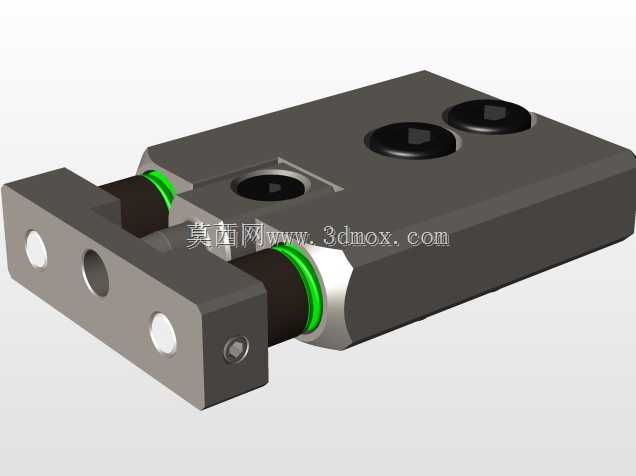

这款冲头刀架上部结构，主要适配钣金冲压、无铆连接加工场景，在薄板成型、压铆工位中承担冲头夹持、冲压载荷传递的核心作用，常见于汽车钣金零部件加工、五金壳体冲压生产线的工位模组中，作为冲压执行端的核心连接载体，直接决定冲头作业的对中精度与冲压过程的稳定性。从结构设计来看，整体采用方块式集成布局，主体为高强度合金钢基体，上部设置两组对称的沉头安装孔，用于将刀架整体固定在冲压设备的滑块输出端，安装孔的沉头深度经过匹配计算，可保证紧固螺栓完全沉入基体内部，避免螺栓头突出干涉滑块下行行程，同时保证安装面的平面度公差控制在0.02mm以内，减少安装面贴合间隙带来的冲压震颤。基体中部设置两组同轴的锁紧螺孔，用于冲头安装后的径向锁紧，螺孔的轴线与下部冲头安装孔轴线垂直相交，锁紧时螺栓端面可直接抵紧冲头柄部的定位平面，避免冲压过程中冲头出现周向转动或轴向窜动，锁紧螺孔的深度经过优化，既保证足够的锁紧力臂，又不会穿透基体影响整体结构强度。下部设置两组对称的冲头安装腔，腔体内壁做了珩磨处理，表面粗糙度达到Ra0.8，可保证冲头柄部装入时的滑动配合精度，安装腔外侧设置了弹性缓冲组件，内置复位弹簧与密封挡圈，冲压回程时可辅助冲头快速复位，同时阻挡冲压过程中产生的金属碎屑进入安装腔，减少碎屑磨损导致的配合间隙增大问题。从安装边界来看，整体外形为规整长方体结构，宽度方向尺寸适配常规25mm规格的冲压滑块安装槽，高度方向预留了足够的冲头行程调节余量，安装时无需对现有冲压滑块做额外改造，可直接替换同规格的老式刀架部件。设计过程中针对冲压载荷的传递路径做了优化，基体内部没有多余的减重空腔，所有受力截面都经过载荷校核，可承受最大12kN的瞬时冲压载荷，不会出现基体变形或断裂问题，同时边角位置做了R2的倒角处理，避免安装调试过程中尖锐边角划伤操作人员，也减少应力集中带来的基体开裂风险。下部的定位基座与上部主体采用一体化加工成型，没有拼接焊缝，保证整体的结构刚性，基座上的定位槽可与工位上的定位销快速配合，实现刀架的快速换装，单次换装时间可控制在5分钟以内，适配多品种小批量的柔性冲压生产需求。
