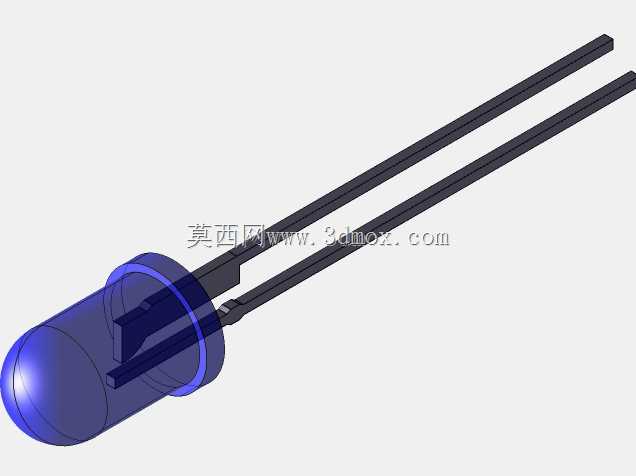

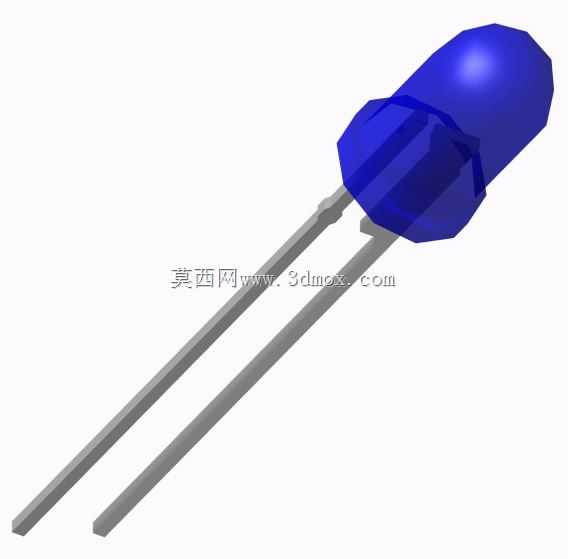

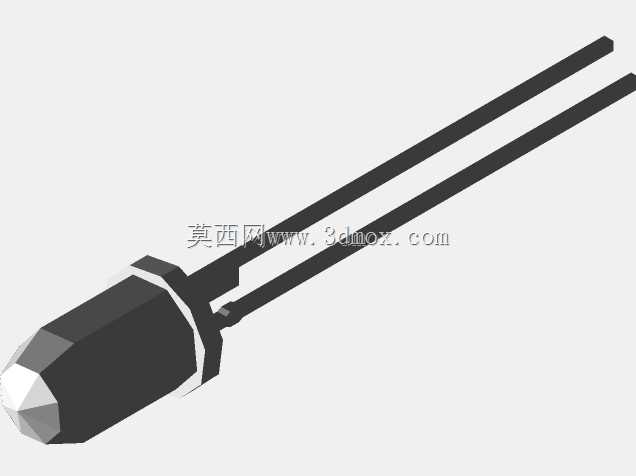

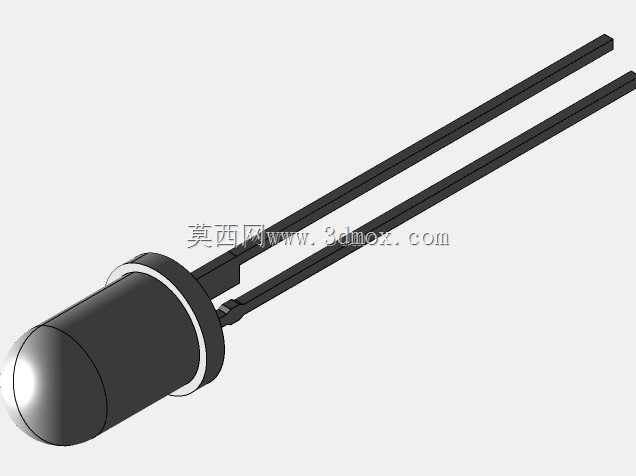

直插式发光二极管是电子电路设计中最常用的光指示类半导体器件,这款模型还原了常规5mm直径蓝发蓝光直插LED的完整结构,可直接用于各类电子设备的PCB布局仿真、整机结构干涉校验、产品装配演示等场景。在实际工程应用中,这类直插LED常被用于工控设备面板状态指示、消费电子产品电源信号提示、小家电工作状态反馈、教学实验电路搭建等场景,是电路设计中出镜率极高的基础元器件。从结构设计角度看,模型完整还原了环氧封装体、内部支架、两根平行引出引脚的全部细节,封装头部采用标准半球形聚光结构,能够对内部芯片发出的光线进行汇聚,提升正面出光亮度,封装根部的定位凸台可在插件装配时与PCB板上的安装孔位配合,保证插件时引脚插入深度一致,
避免过波峰焊时出现浮高、歪斜的问题。引脚部分按照行业通用规范设计,两根引脚长度一致、间距符合标准2.54mm网格间距要求,可直接匹配通用万能板、标准PCB封装库的焊盘位置,在进行三维装配校验时,可直接验证LED安装后与周边结构件的安全距离,避免出现外壳与灯头干涉、引脚长度不足无法穿过PCB、灯头突出面板高度不符合设计要求等常见装配问题。设计这款模型时,优先还原了实物的装配边界尺寸,封装头部的直径、总长度,引脚的直径、有效长度均参照行业量产通用规格制作,没有做夸张的艺术化处理,保证模型导入装配体后可直接用于结构间隙校验。在进行面板类产品设计时,可通过该模型提前确认灯头伸出面板的高度,调整面板开孔的直径与沉台深度,
保证装配后灯头与面板贴合平整,既不会因为开孔过小导致灯头无法穿出,也不会因为开孔过大出现缝隙影响外观。对于教学演示类场景,该模型可用于讲解直插LED的极性区分特征,还原长脚为正极、短脚为负极的实物特征,以及封装本体上负极对应的切边标识,帮助初学者快速识别元件极性,降低电路接反的概率。在进行整机布线仿真时,可根据引脚的伸出长度预留合适的焊盘与走线空间,避免引脚与周边 tall 元件出现空间冲突,同时可模拟引脚折弯后的形态,验证不同折弯角度下元件与周边结构的适配性,为生产环节的插件工艺提供参考。
