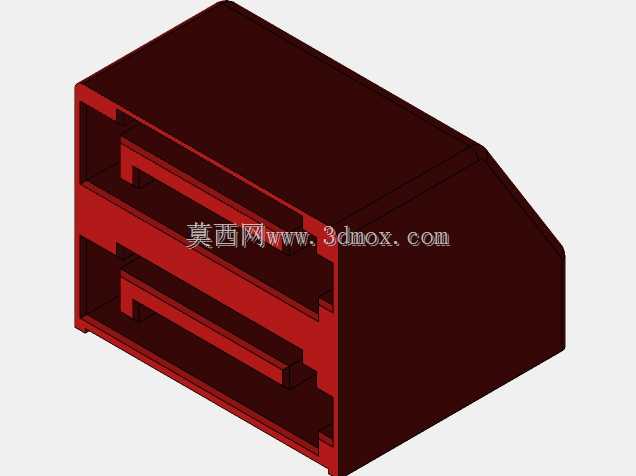

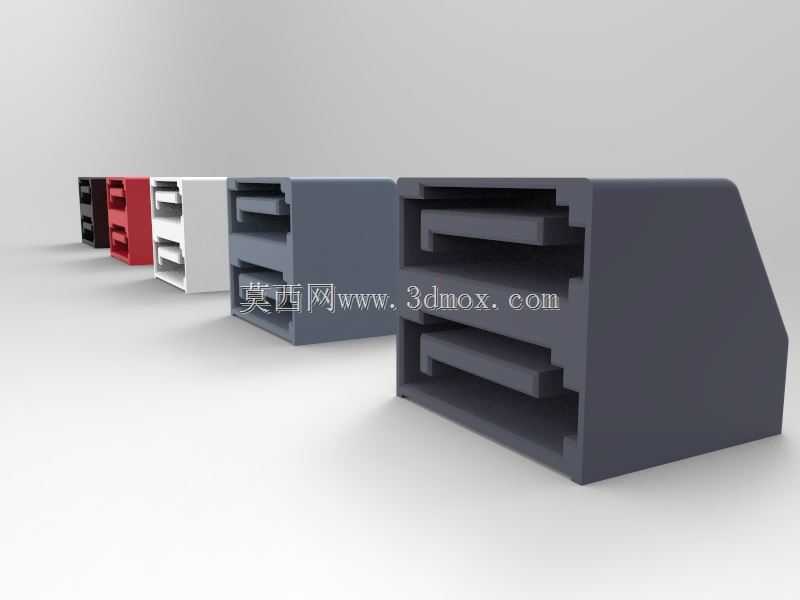

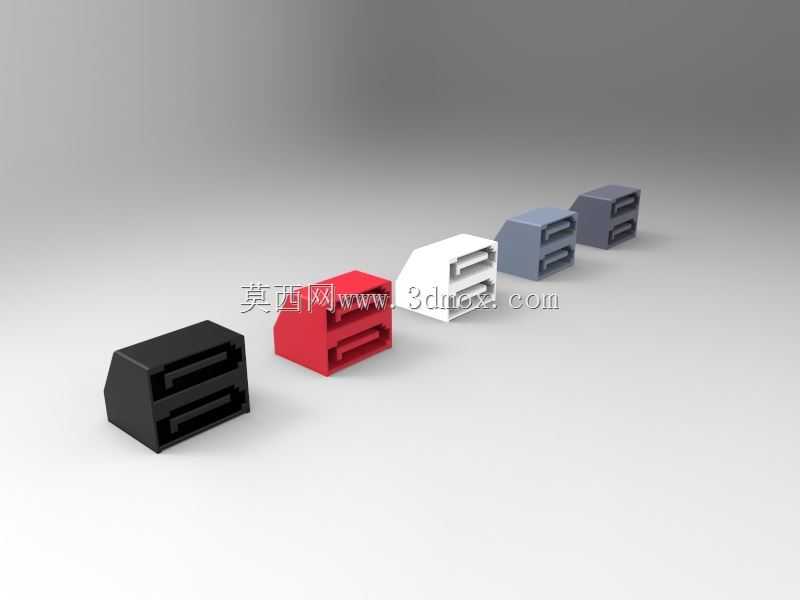

双层堆叠式SATA接口连接结构

在计算机主板、存储扩展背板、工业控制存储设备的硬件布局中，接口的空间利用率直接决定了板卡的集成度上限，双堆叠SATA结构正是为解决高密度存储接入场景的空间痛点设计的连接部件。日常做存储类板卡结构设计时，常遇到板边预留接口宽度不足，但需要接入多块SATA硬盘、固态存储模块的需求，常规单排排布的SATA接口会占用过多板边线性空间，挤压周边电容、走线的布局位置，而双层堆叠的结构能在原有单接口的横向占用空间内，提供两路SATA信号连接能力，直接将单位板边长度的接口密度提升一倍。从实际使用场景来看，这类堆叠接口广泛应用在1U/2U机架式服务器的硬盘背板、多盘位NAS存储设备的主板接口、工业工控机的存储扩展模块上，这类设备内部空间紧凑，板卡尺寸有严格的机架规格限制，无法通过拉长板边长度布置更多接口，堆叠结构刚好匹配这类高密度接入需求。设计这类接口结构时，首先要考虑上下两层接口的插拔操作空间，两层接口的竖向间距需要匹配标准SATA线缆的插头厚度，预留足够的插拔行程，避免上层接口插入时与下层已插接的线缆产生干涉，同时接口的塑胶主体要做加强筋结构，抵消多次插拔带来的形变应力，接口的金属屏蔽层要做连续导通设计，减少高速数据传输时的信号串扰，上下两路接口的引脚排布要严格遵循SATA协议的引脚定义，错位公差控制在标准允许的范围内，避免插接线缆时出现引脚弯折、接触不良的问题。安装边界方面，这类双堆叠接口的横向安装宽度与标准单SATA接口保持一致，竖向高度根据双层结构做对应提升，焊接引脚的排布要适配常规PCB板的通孔焊盘规格，接口前端的导向斜面要做顺滑过渡，方便线缆插头盲插对位，接口两侧的固定柱要与PCB板的定位孔精准匹配，过波峰焊时不会出现偏移浮高的问题。实际选型应用时，还要考虑接口的插拔寿命，接触弹片的材质要选用弹性稳定的铜合金，表面镀金层厚度满足多次插拔后的接触电阻要求，塑胶主体的耐温等级要匹配波峰焊的加工温度，避免过炉时出现形变软化，导致接口尺寸超差。在做整机结构校核时，还要注意接口伸出板卡的高度，与机箱面板的开口位置对齐，保证外部线缆可以顺利插接，不会被机箱结构件挡住插接路径，同时接口周边要预留足够的手指操作空间，方便运维人员在不拆卸其他部件的情况下完成线缆的插拔更换。
