集成工业机器人的产线自动换辊作业装置

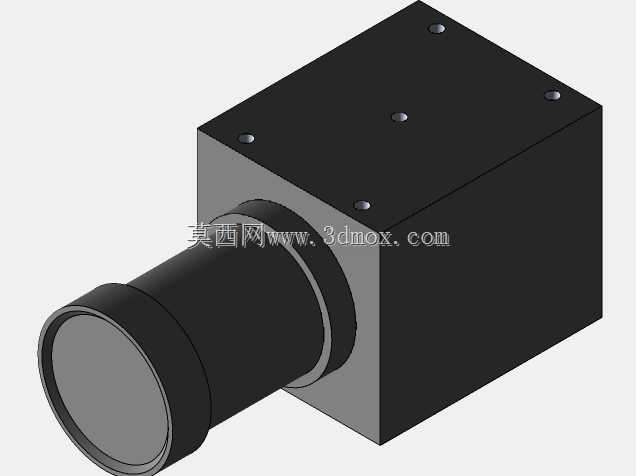

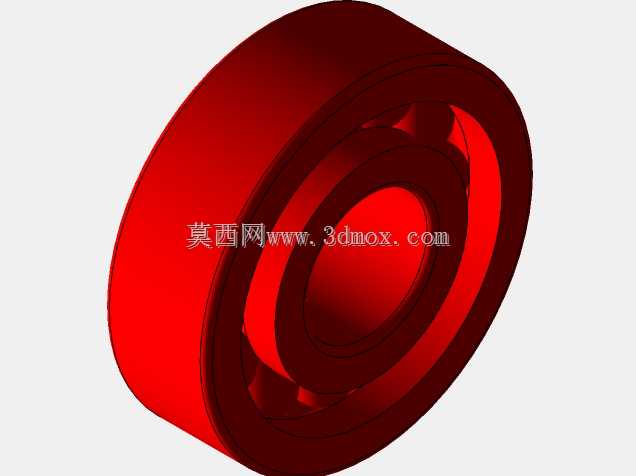

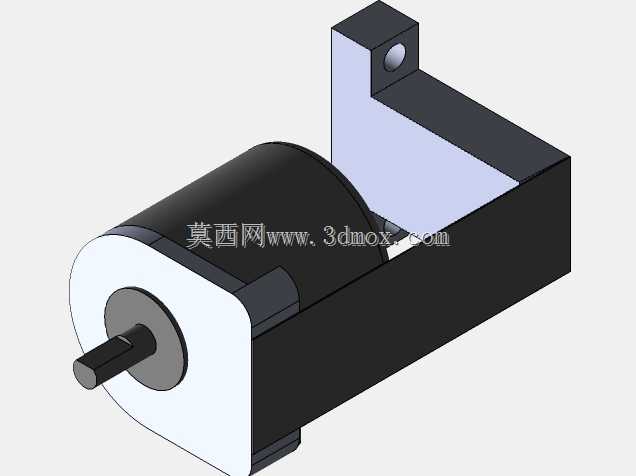

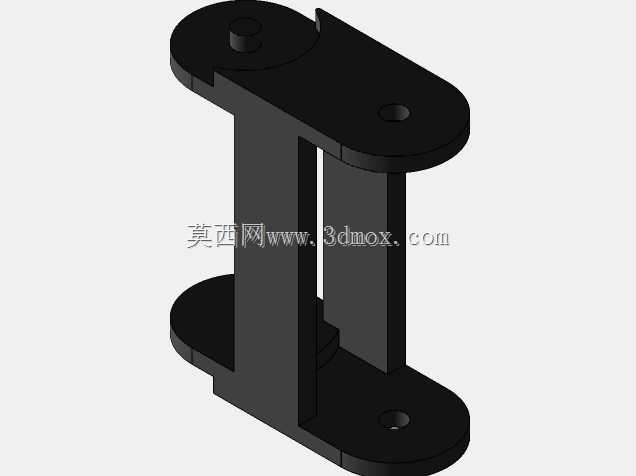

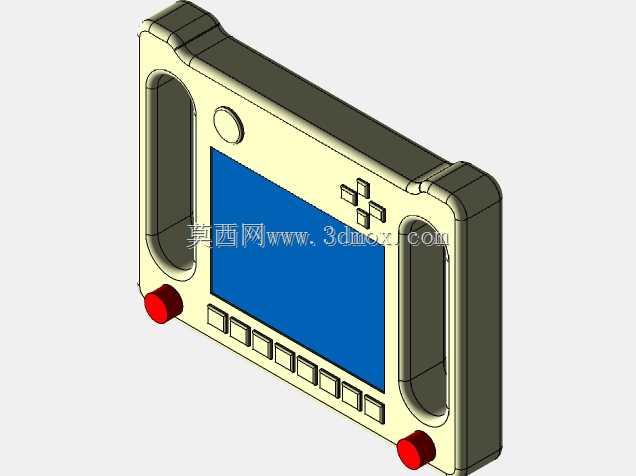

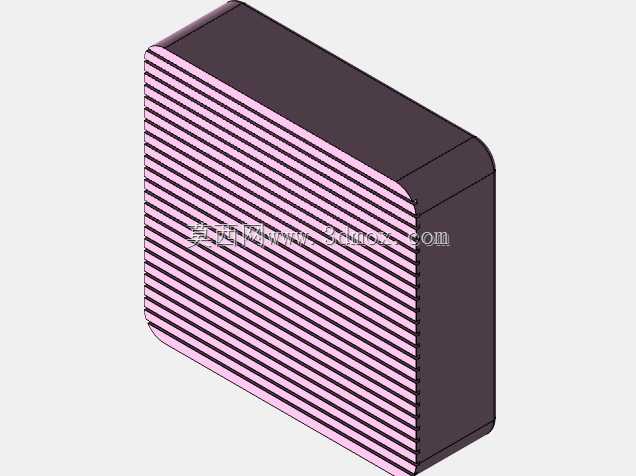

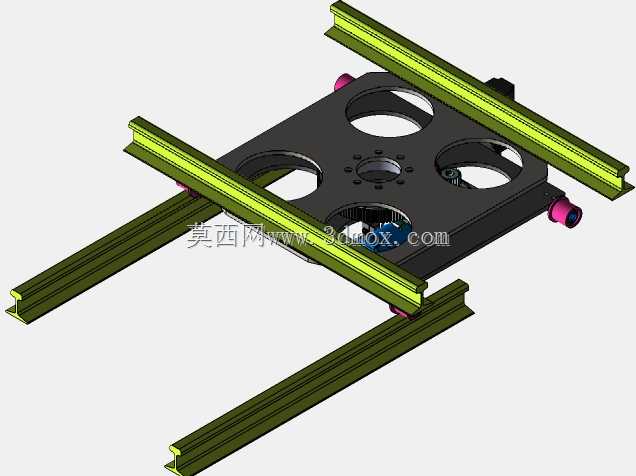

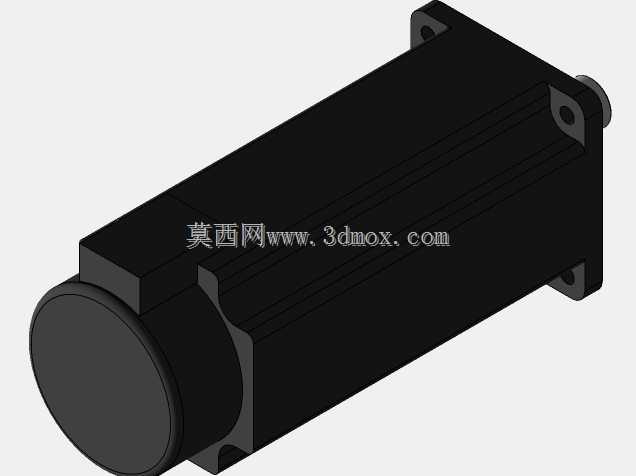

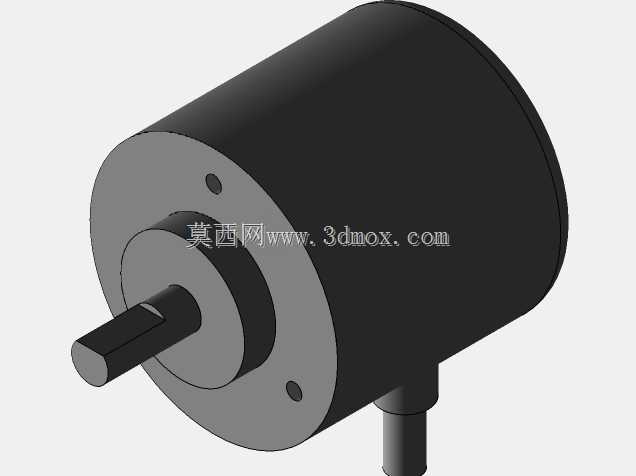

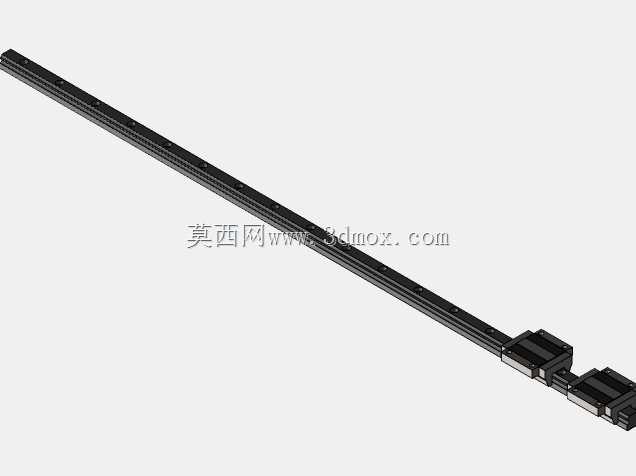

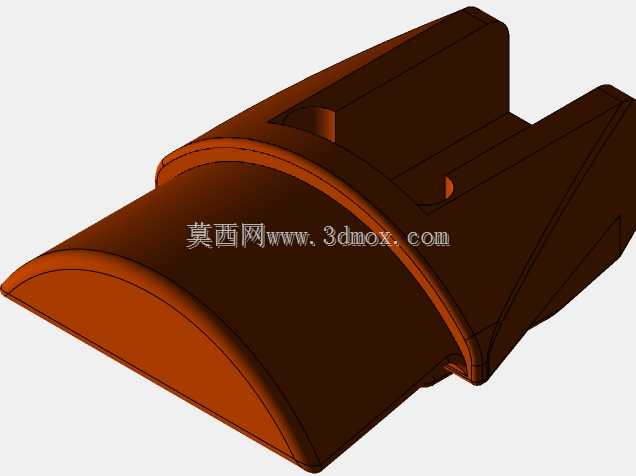

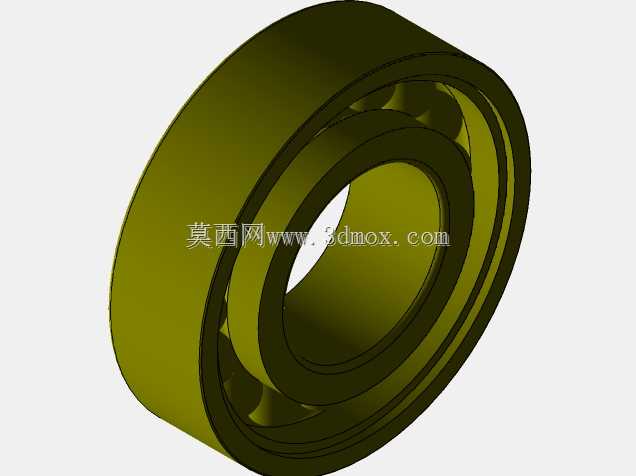

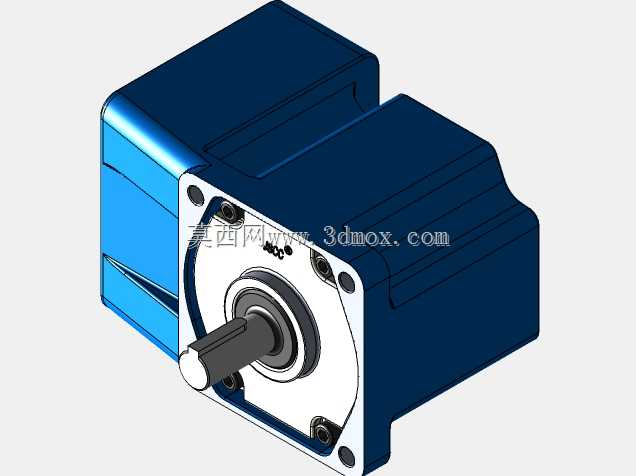

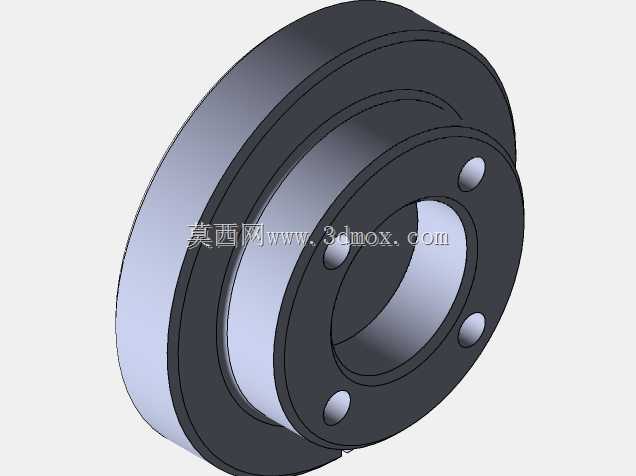

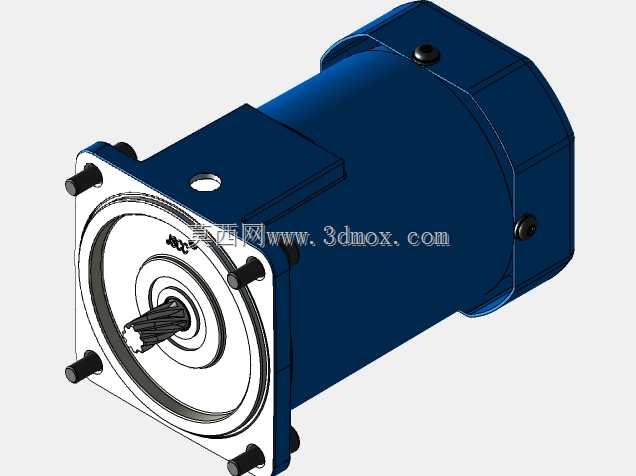

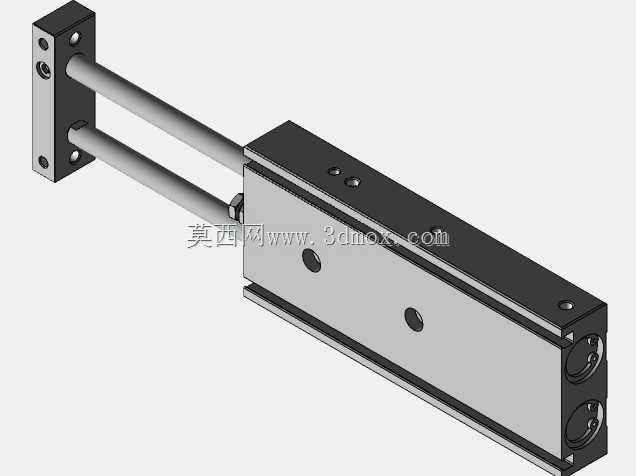

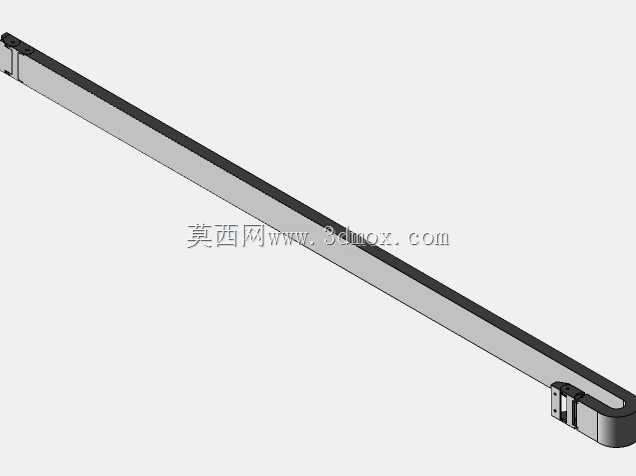

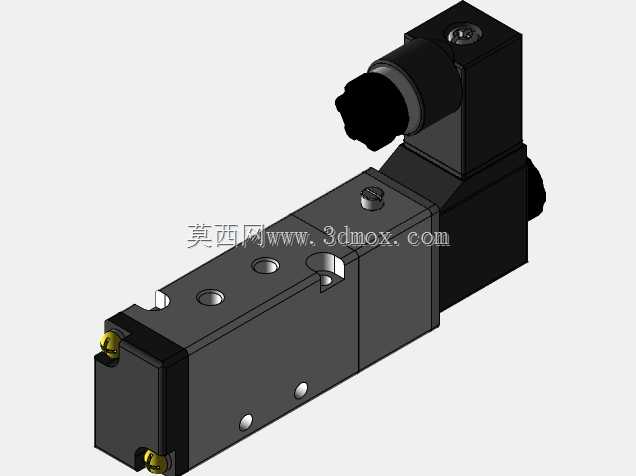

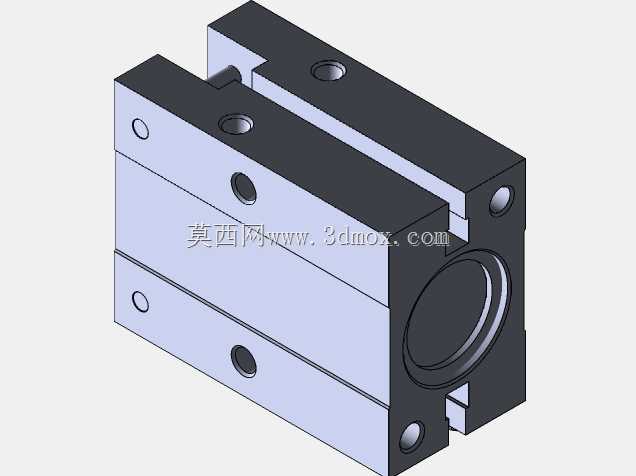

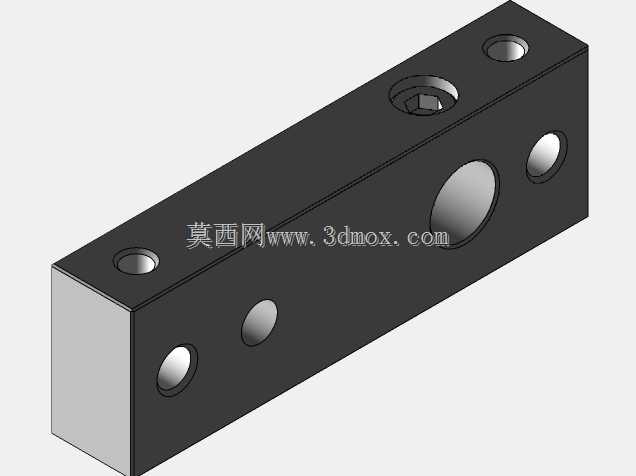

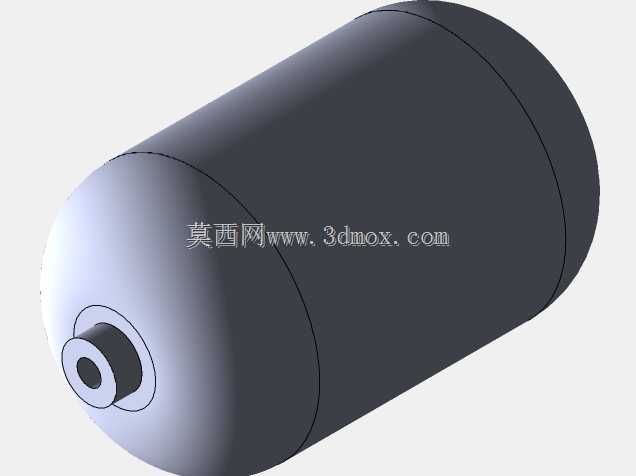

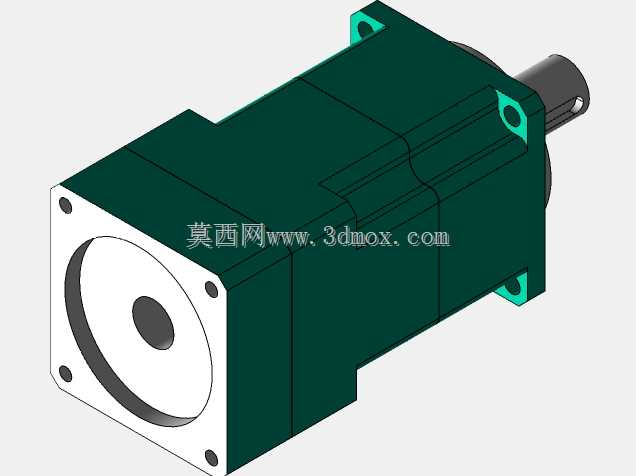

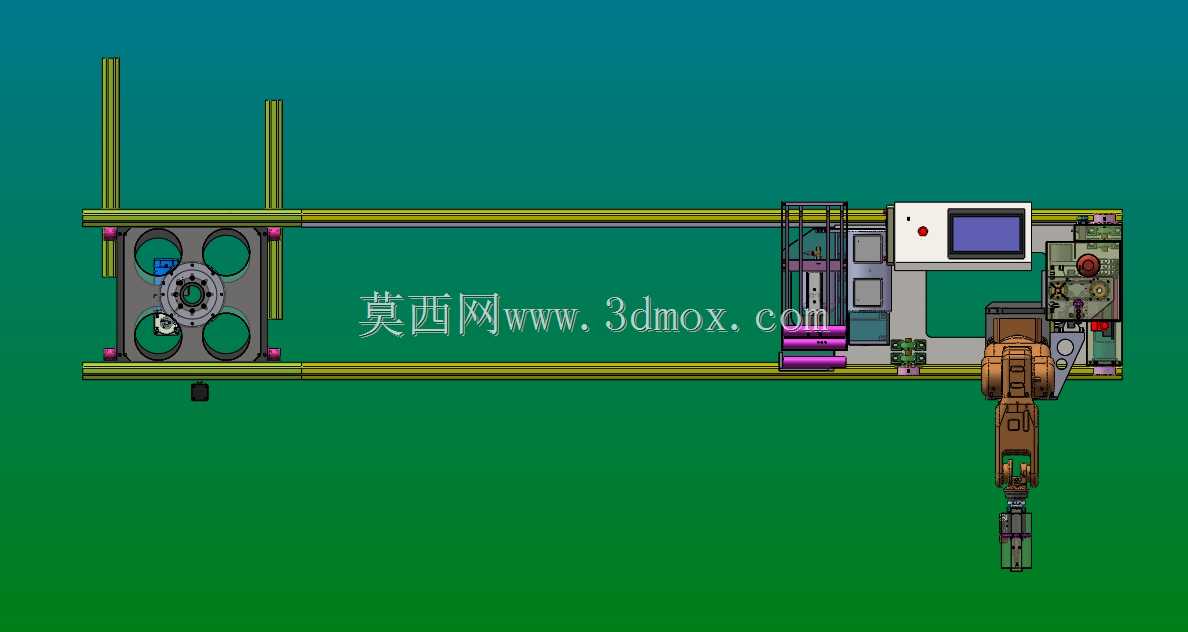

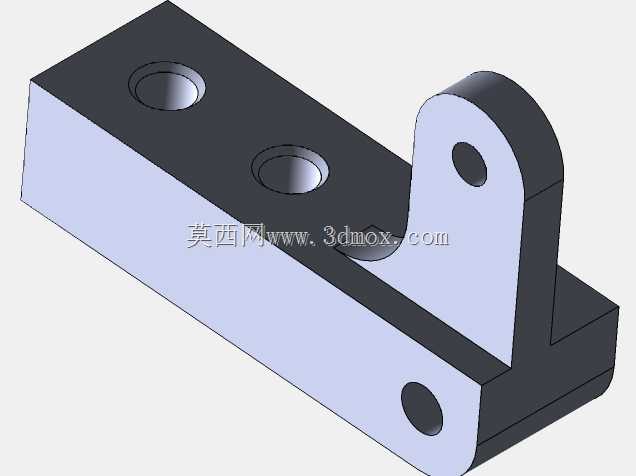

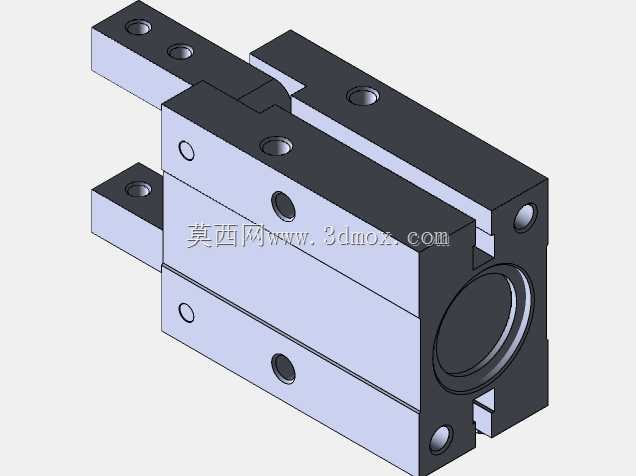

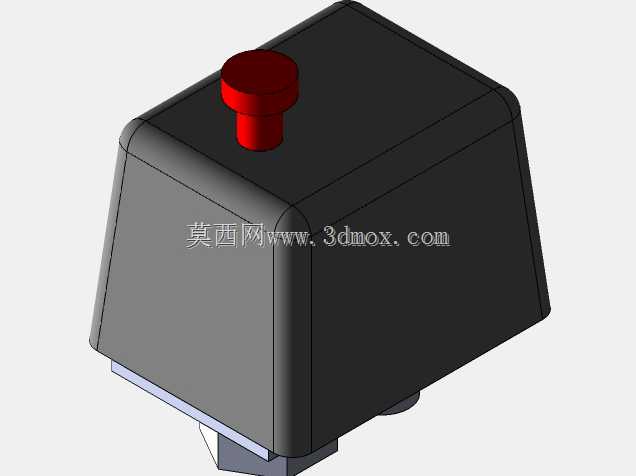

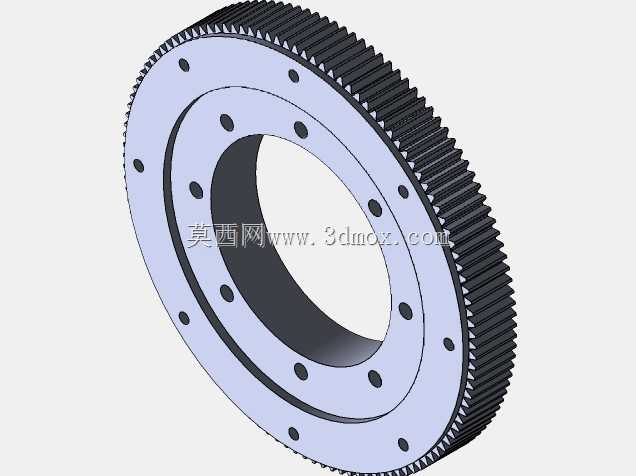

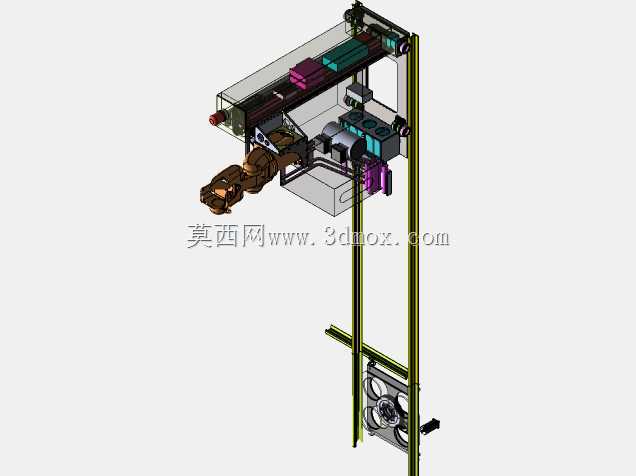

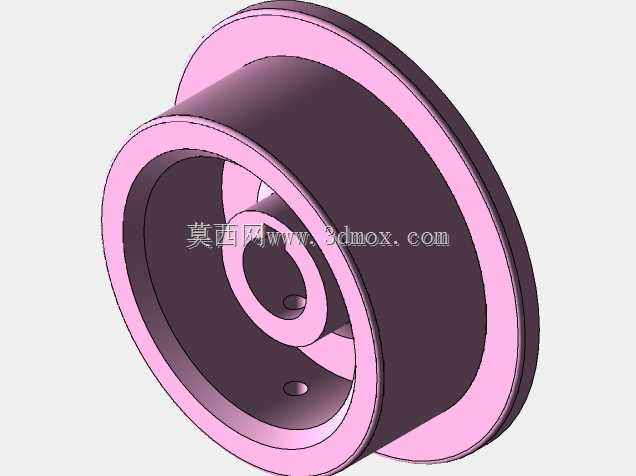

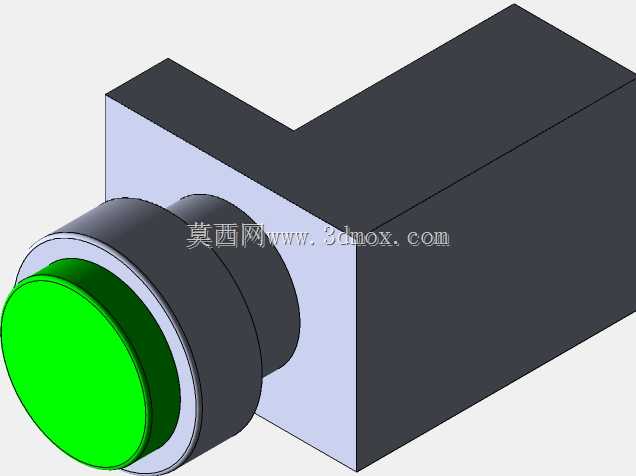

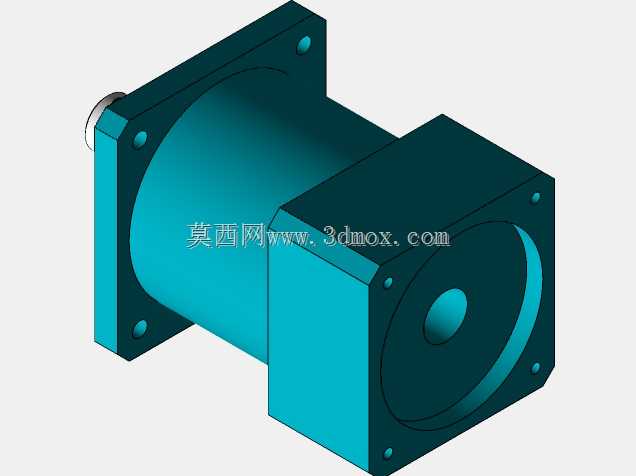

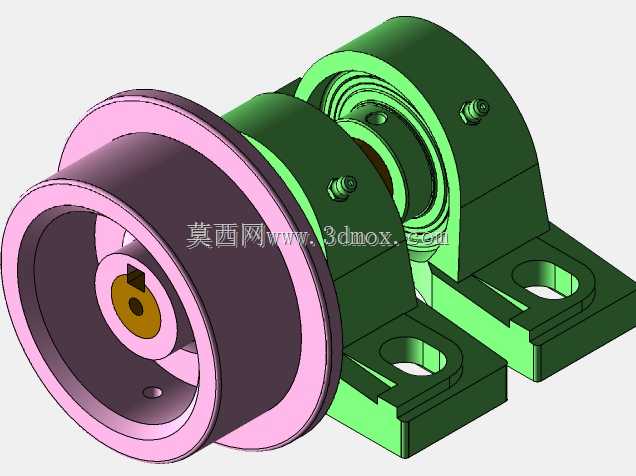

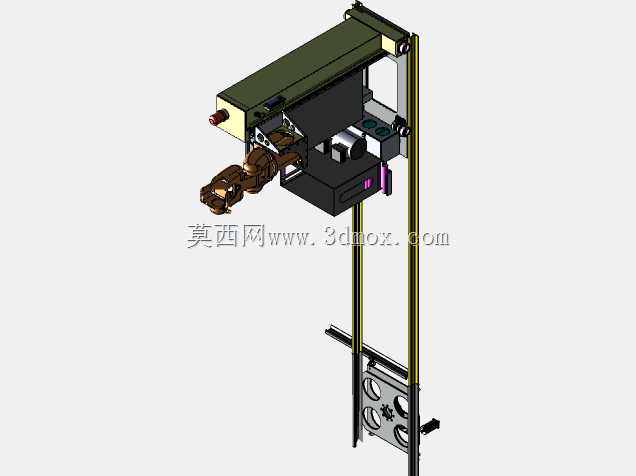

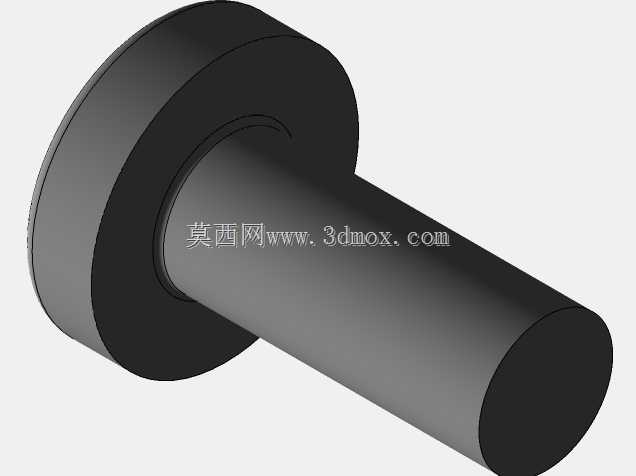

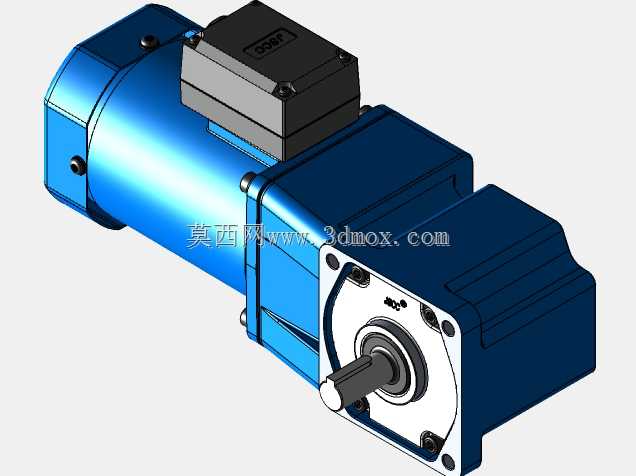

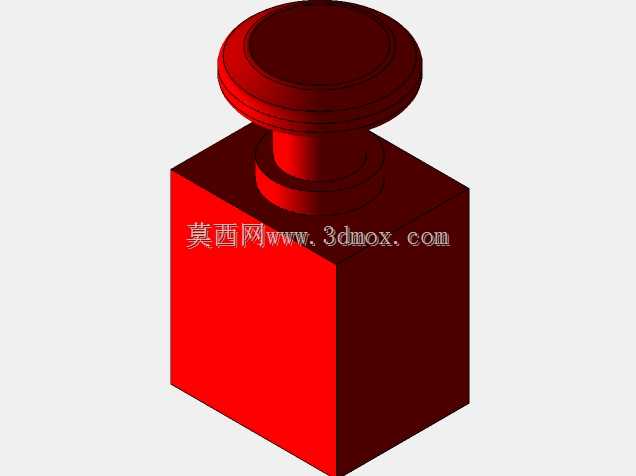

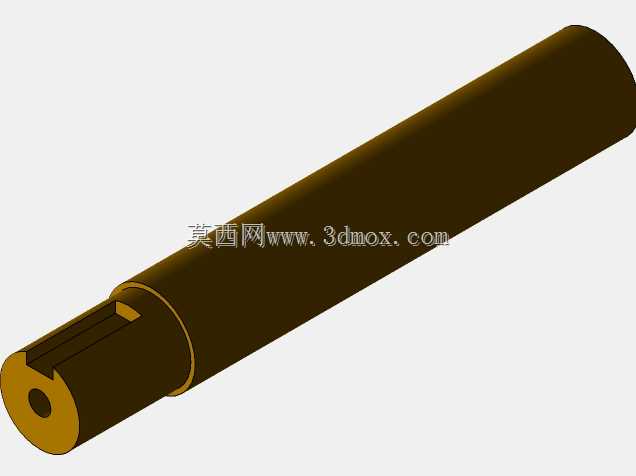

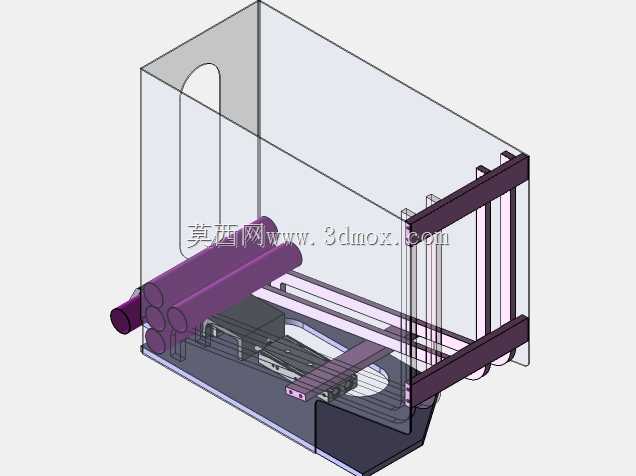

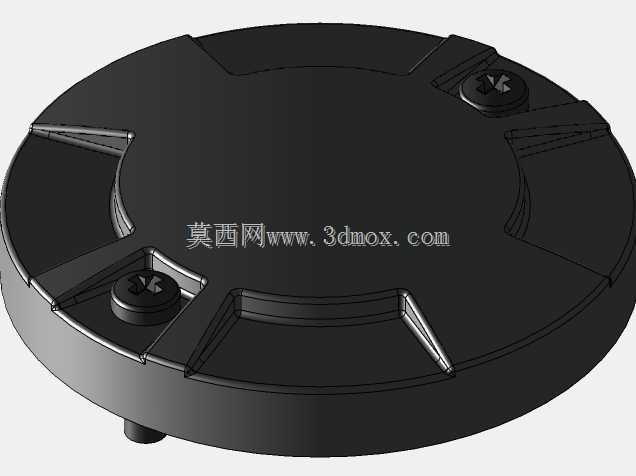

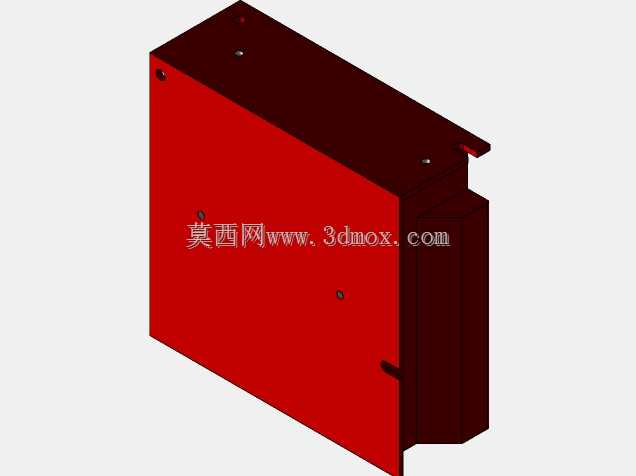

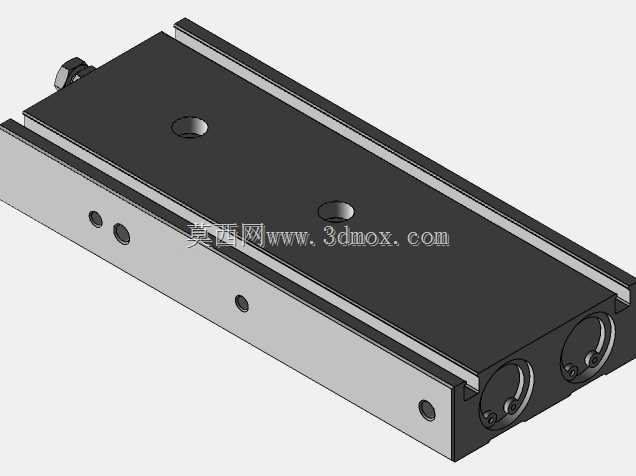

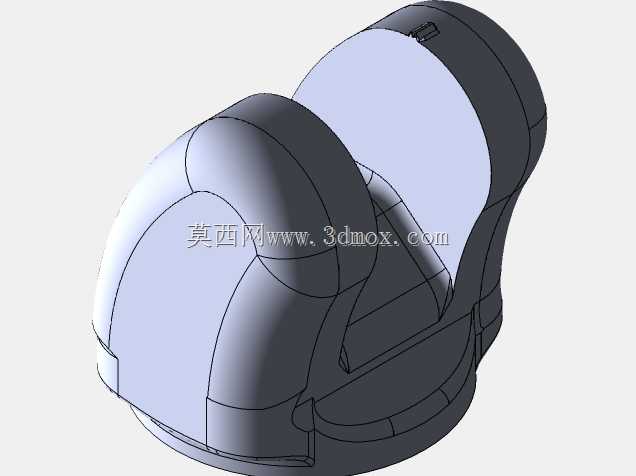

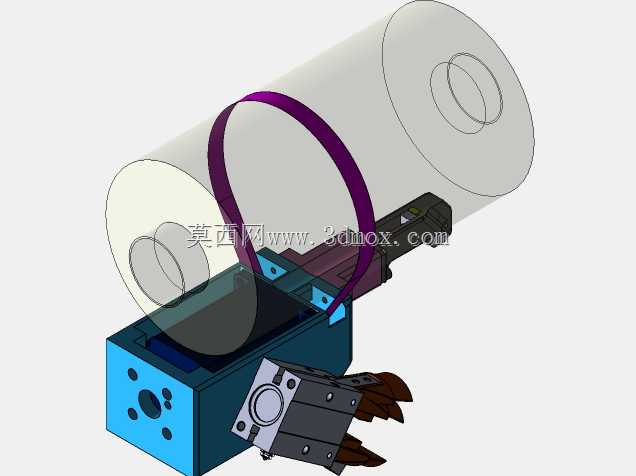

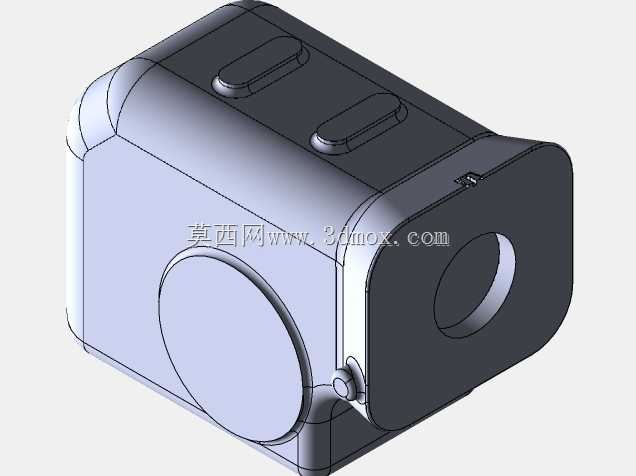

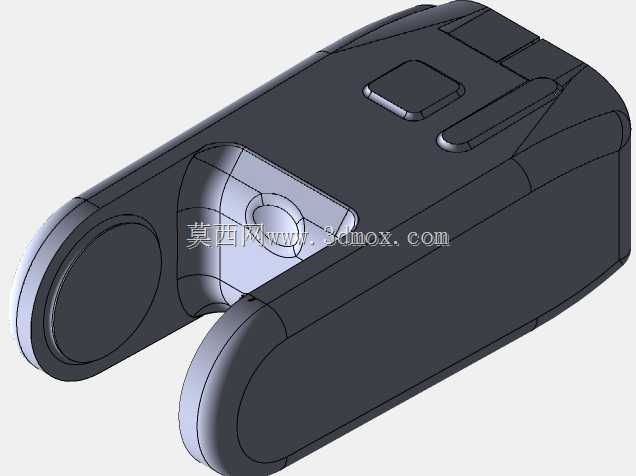

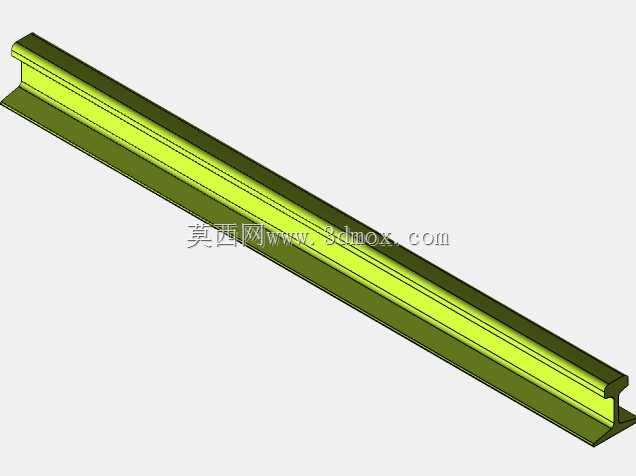

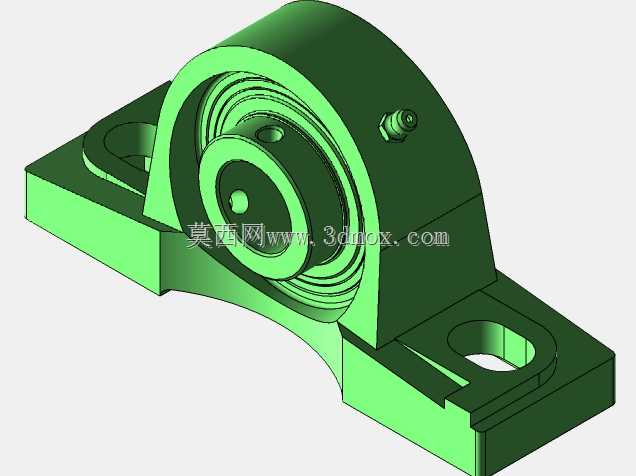

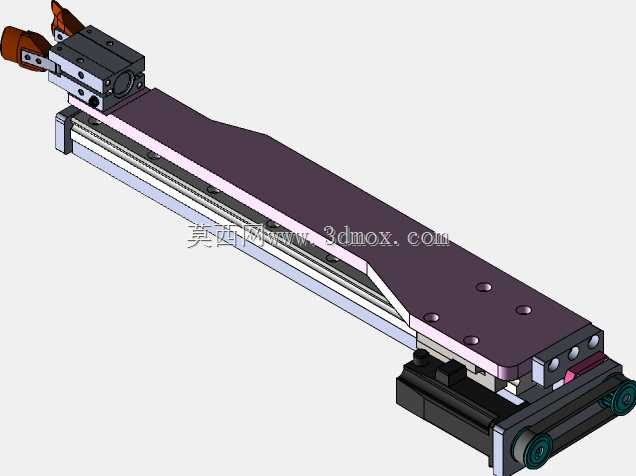

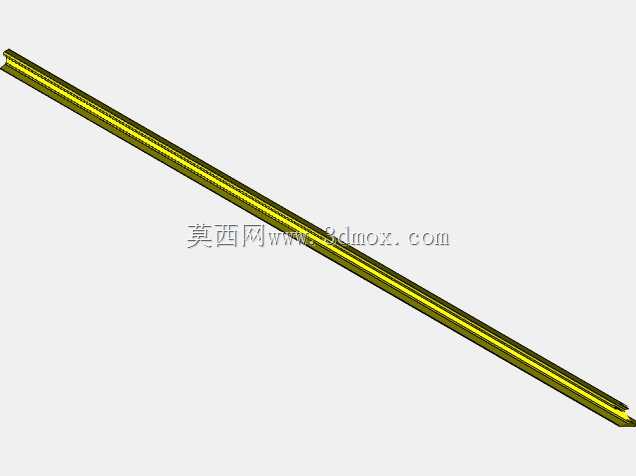

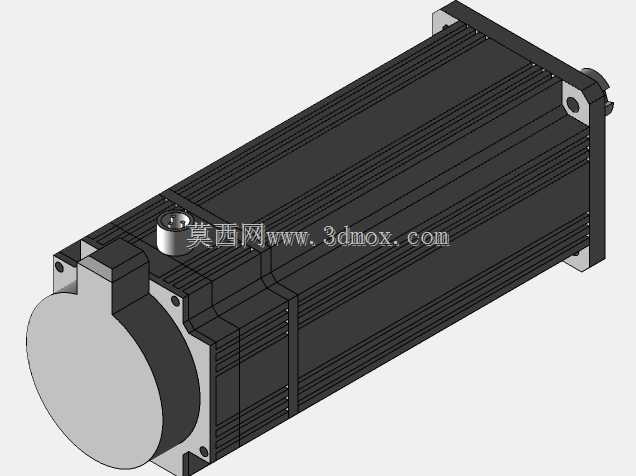

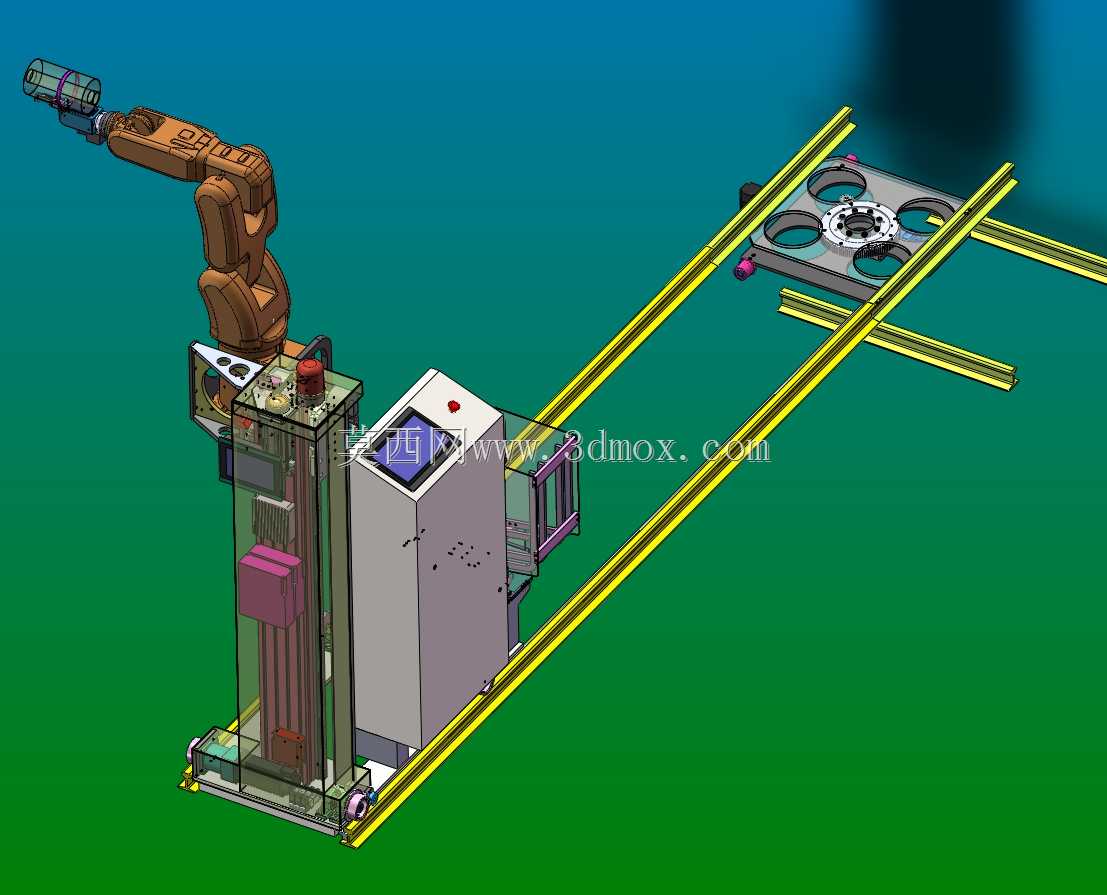

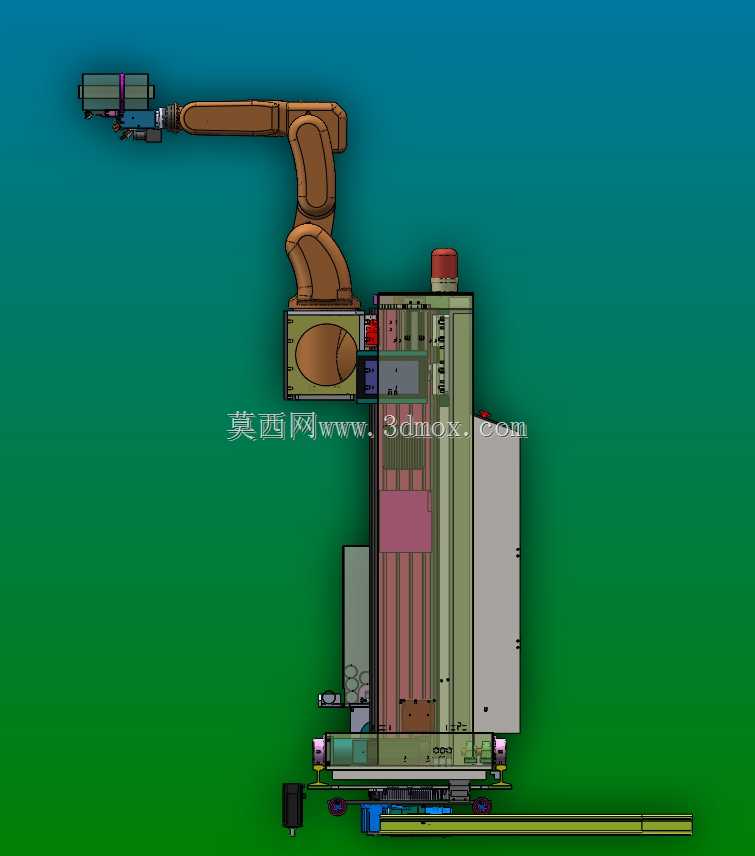

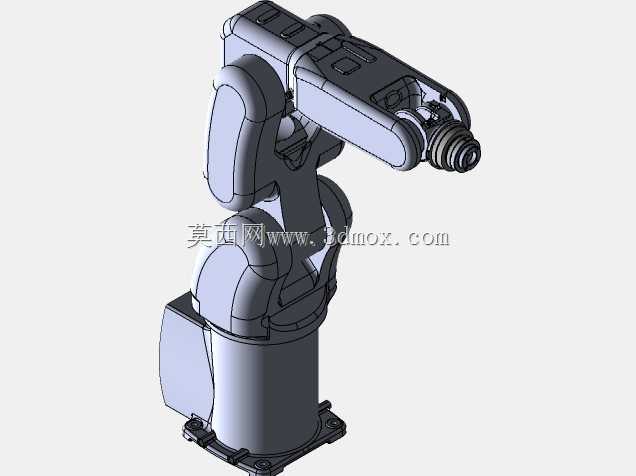

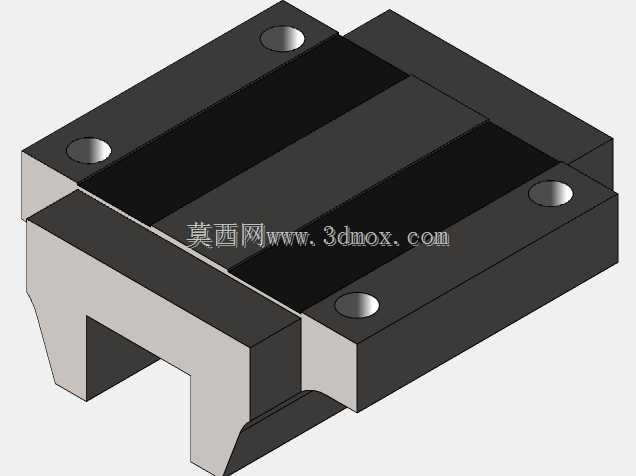

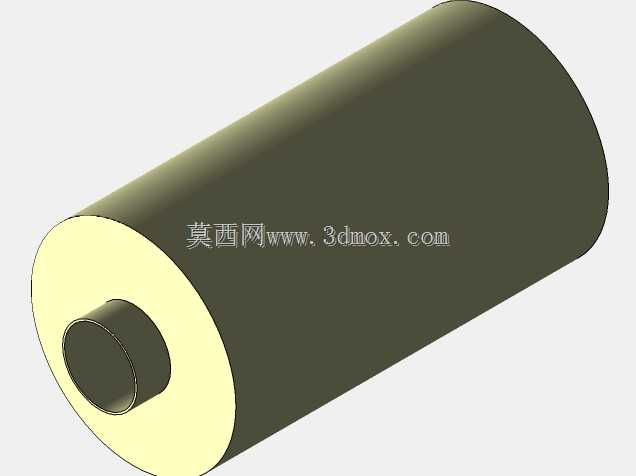

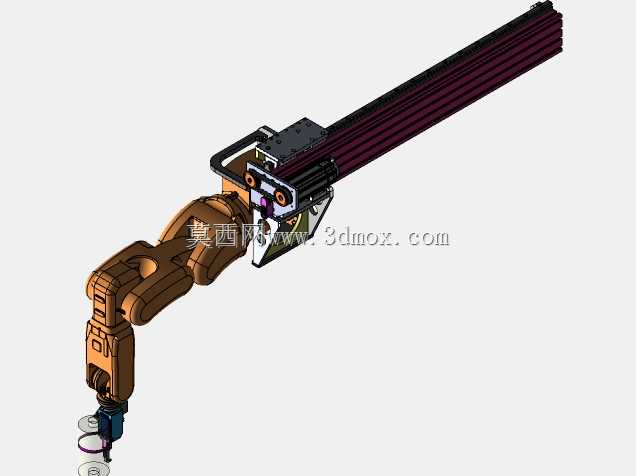

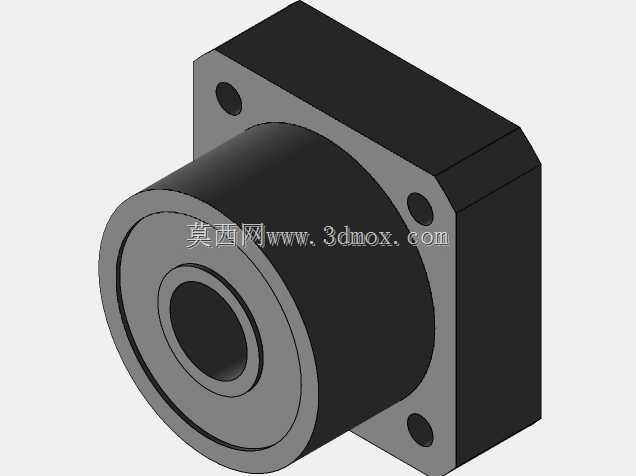

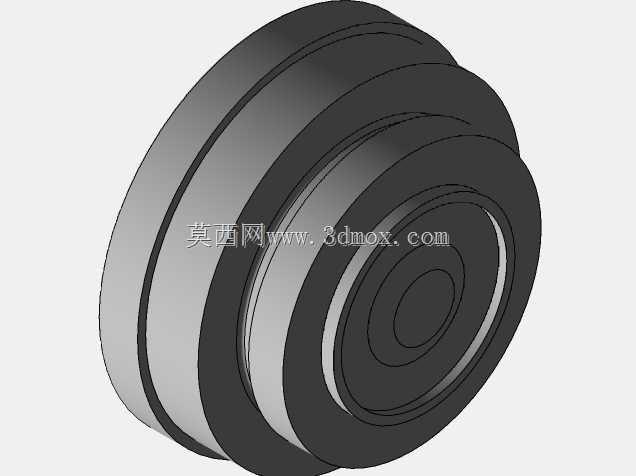

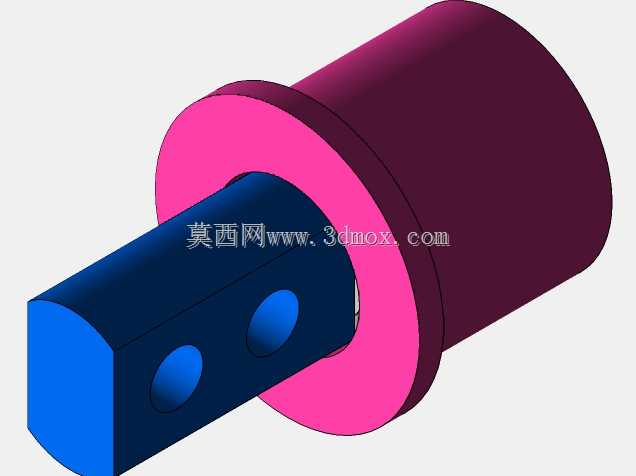

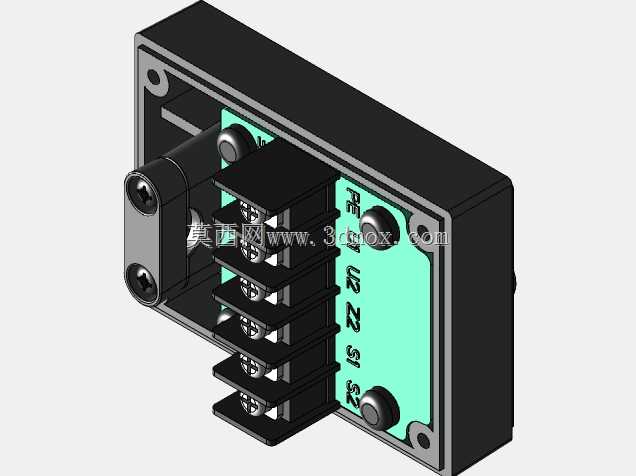

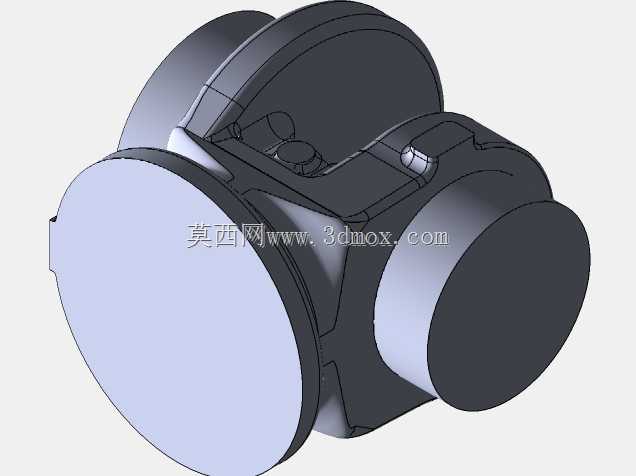

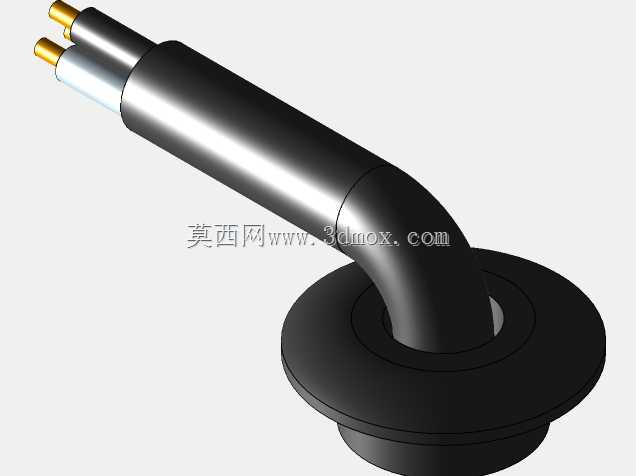

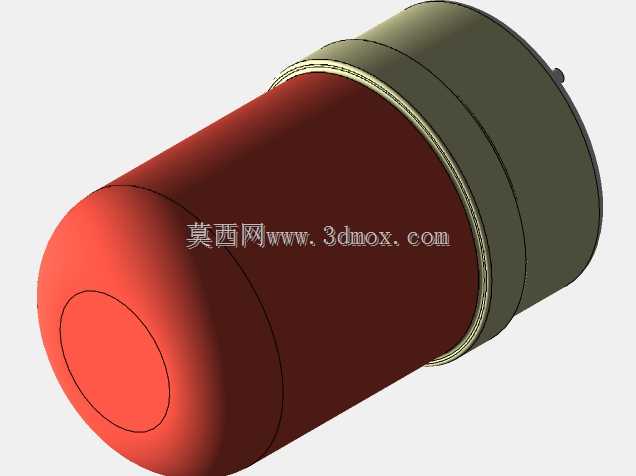

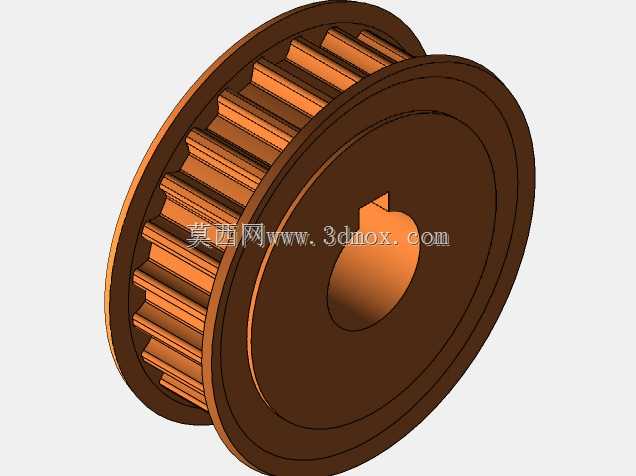

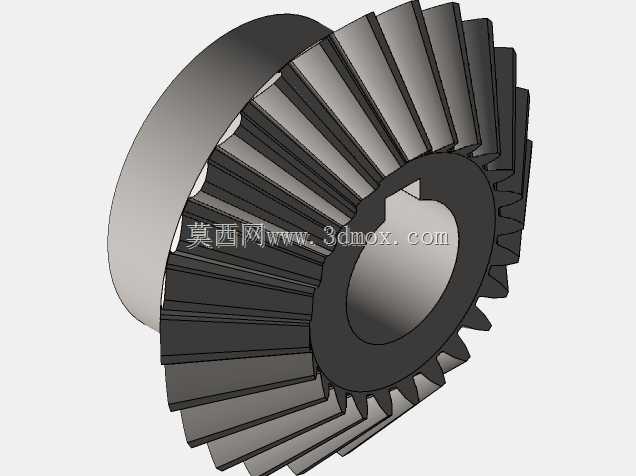

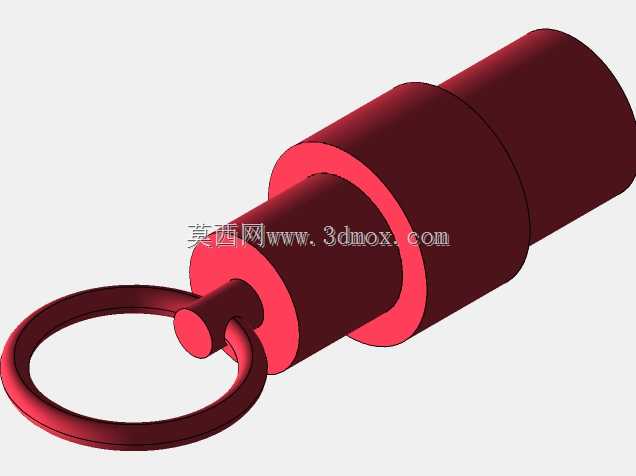

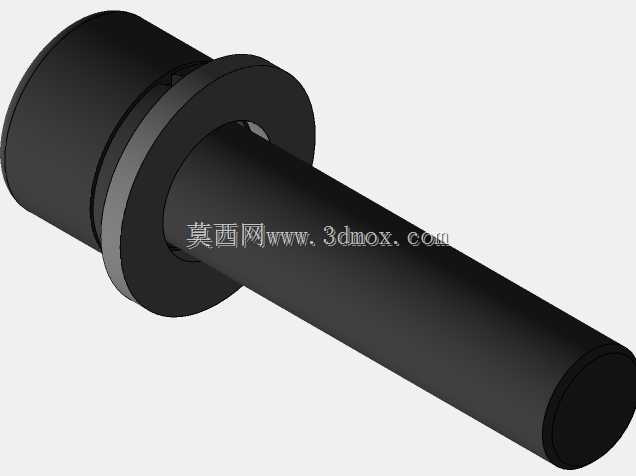

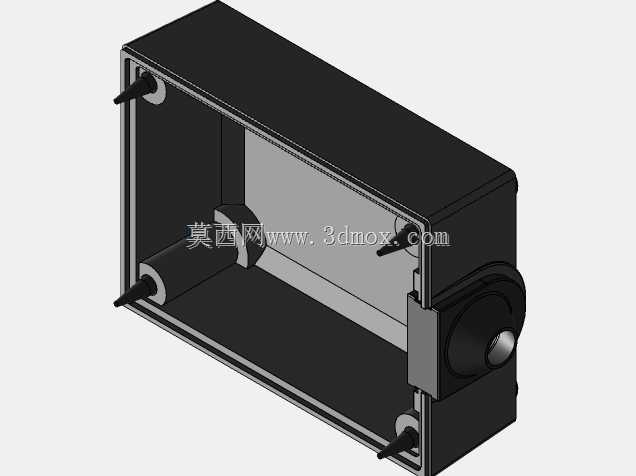

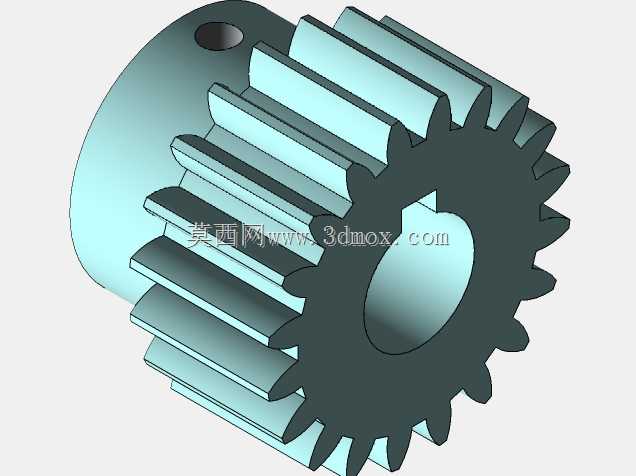

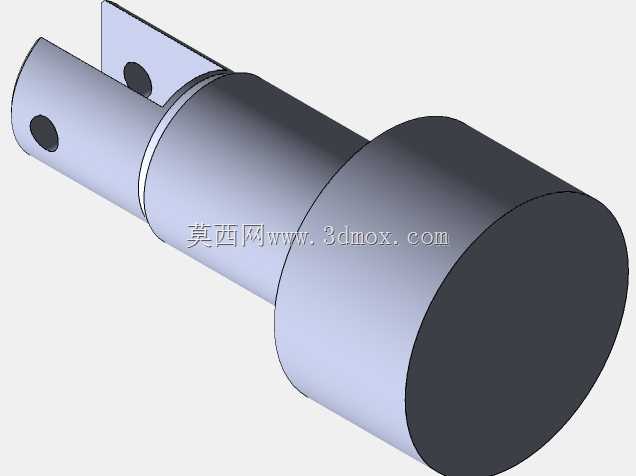

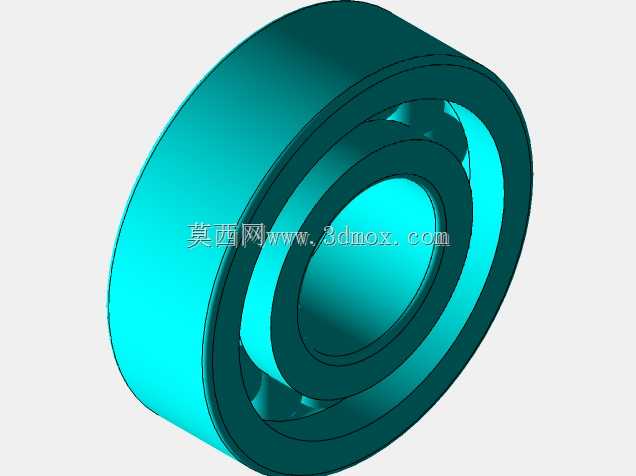

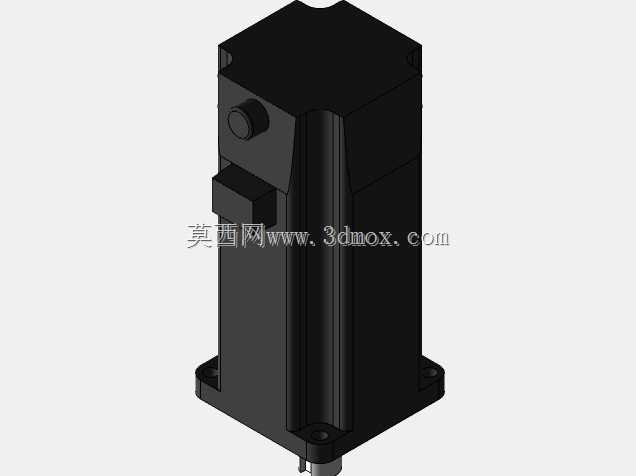

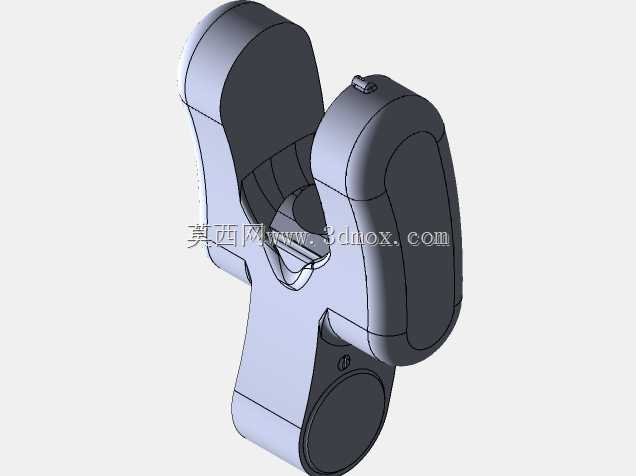

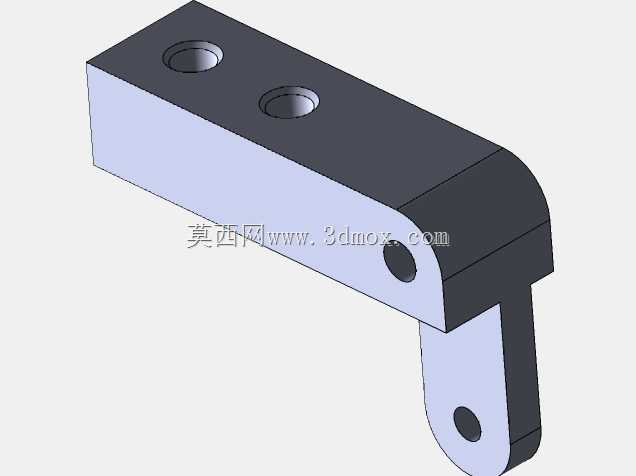

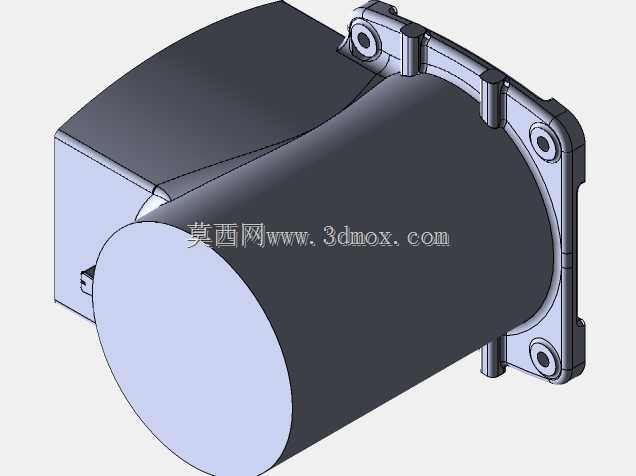

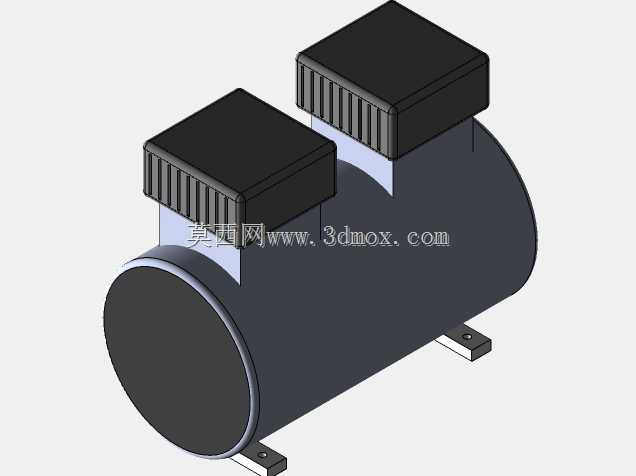

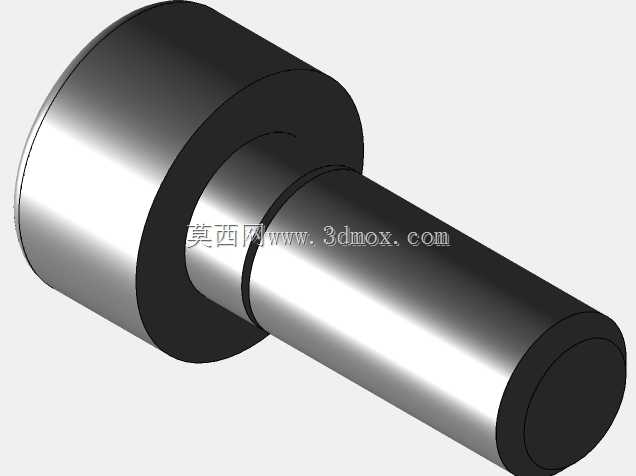

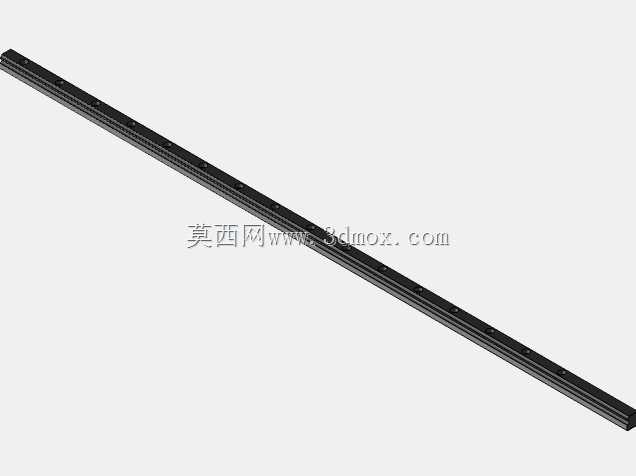

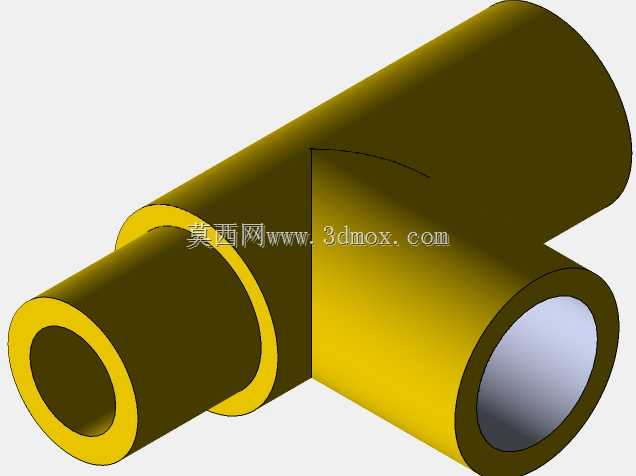

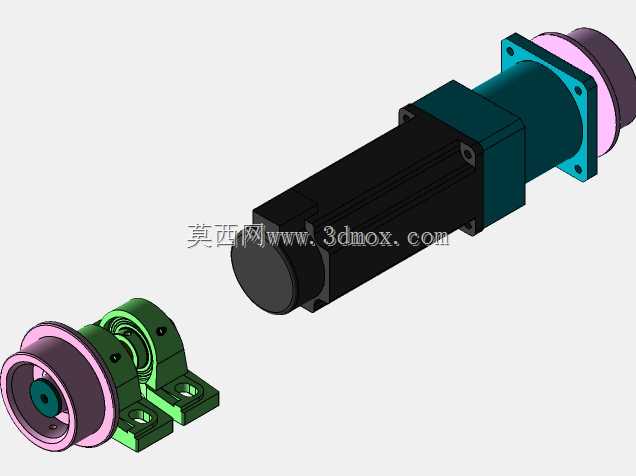

在带钢连续轧制、薄膜流延生产、印刷涂布这类长流程连续产线中，辊筒作为承载物料传输、保证幅面张力稳定的核心部件，长期运行后会出现表面磨损、胶层脱落、辊形精度超差等问题，传统换辊作业需要多名运维人员配合吊装设备，停机对位耗时长，还容易在拆装过程中磕碰辊面、损伤轴承座配合面，直接影响产线开机率与产品良率。这套自动换辊装置的设计初衷，就是把原本依赖人工经验的换辊流程转化为标准化的自动化作业，整套设备采用立式主体机架搭配六轴工业机器人的布局，主体机架承担待换辊与旧辊的暂存、定位、轴向推送功能，机器人则负责抓取端盖、拆装锁紧件、配合完成辊筒的转移对接，整套作业流程无需人工近距离介入高危作业区域。从结构设计逻辑来看，主体机架采用型钢焊接框架结构，内部设置多层辊筒定位托架，每个托架都配有V型定位块与轴向限位挡块，能够兼容不同直径、不同轴长的辊筒存放，托架底部配置线性导轨与伺服驱动的推送机构，可将待更换的新辊精准推送至与产线辊座同轴的位置，推送行程的重复定位精度控制在0.1mm以内，避免对接过程中出现卡滞、刮伤轴承配合面的问题。配套的六轴工业机器人末端配置快换夹具，可根据作业需求自动切换锁紧件拆装套筒、辊面吸附抓手、清洁刷头三类执行端，在换辊作业前，机器人可先完成旧辊锁紧螺栓的自动拆卸、端盖的抓取存放，待旧辊从产线辊座退出至机架托架后，机器人可自动完成辊座配合面的清洁、润滑脂加注，再配合推送机构将新辊送入辊座，完成锁紧件的定扭矩锁紧，整个流程的动作逻辑经过多轮仿真验证，可避开产线周边的设备干涉区域，作业半径覆盖产线辊座周边1.8米范围，无需额外调整周边设备布局。从安装边界来看，整套装置的主体机架宽度控制在1.2米，深度2.4米，安装时需要在产线操作侧预留3米宽度的检修通道，机架底部采用化学螺栓与地面预埋钢板固定，可承受换辊过程中最大1.2吨的辊筒重量载荷，机器人安装基座与主体机架采用分体式设计，可根据现场产线的实际高度调整安装高度，适配辊座中心高度在0.8米到1.6米之间的各类产线场景。不同于传统的专用换辊车只能适配单一规格辊系的局限，这套装置通过调整托架定位块的间距、更换机器人末端夹具的夹爪尺寸，可覆盖直径80mm到350mm、轴长1米到2.2米的各类辊筒更换需求，在实际产线应用中，可将单辊更换的停机时间从传统人工操作的45分钟压缩至8分钟以内，同时避免人工操作过程中可能出现的吊装坠落、配合面损伤等问题，大幅降低运维人员的劳动强度与作业风险。在细节设计上，机架的每个定位托架都配置了到位检测传感器，可实时反馈辊筒的放置状态与位置偏差，机器人的动作路径设置了多重安全干涉区检测，一旦有人员进入作业范围，设备会立即暂停作业并触发安全报警，整套装置的控制逻辑可直接接入产线原有PLC系统，无需额外配置独立的操作控制台，运维人员可在产线中控室直接触发换辊流程，也可在现场通过手持操作盒完成单步动作调试。
