多色款7.5英寸电子墨水显示模组结构设计

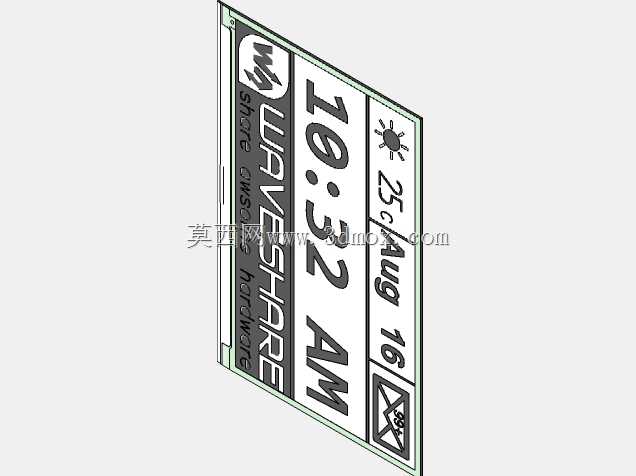

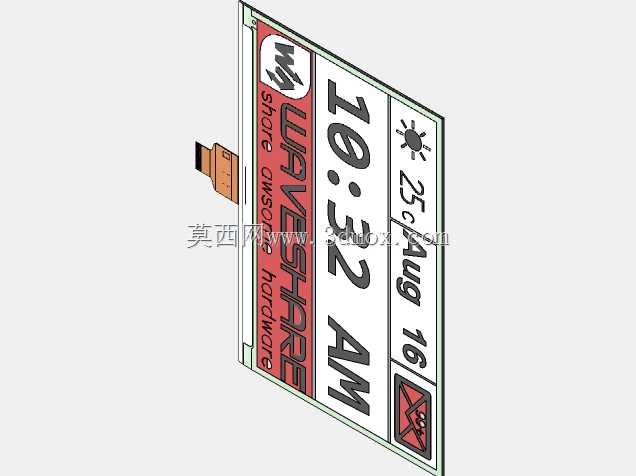

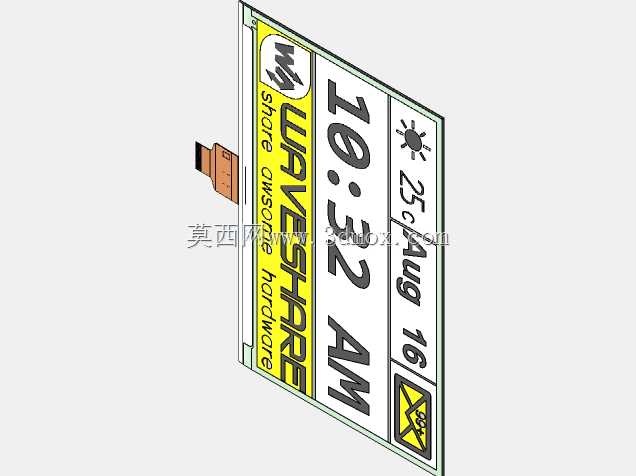

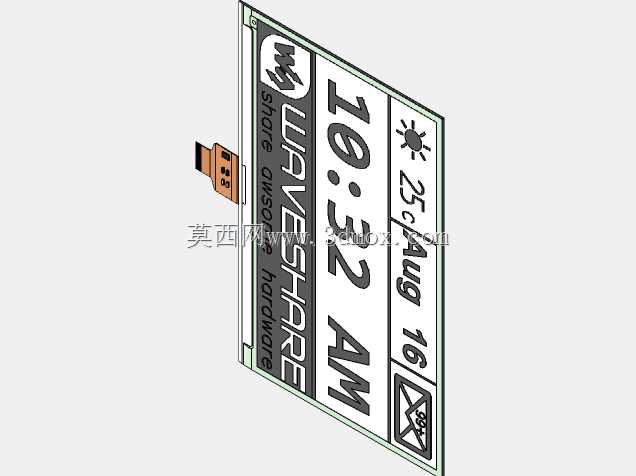

　　做智能仓储货位标识、工位电子看板、低功耗户外公示牌选型时，这类7.5英寸电子墨水显示模组是绕不开的选项，建模时首先要卡准它的实际安装边界，整个屏体的显示区域占比接近九成，边框预留的宽度刚好容纳驱动排线与绑定IC，不会额外占用过多安装空间。从实际使用场景来看，这类模组的核心优势是断电后画面持续留存，不需要持续供电维持显示内容，非常适合布线困难、需要低功耗运行的场景，比如仓库货架的货位标签，不需要频繁更换纸质标签，通过后台就能批量更新显示内容，比传统纸质标识的维护效率高很多。设计建模时要特别注意排线的出线位置与弯折限制，平面安装场景下，因为排线本身的基材刚度较高，建模时要预留足够的排线出线空间，不能强行弯折排线，

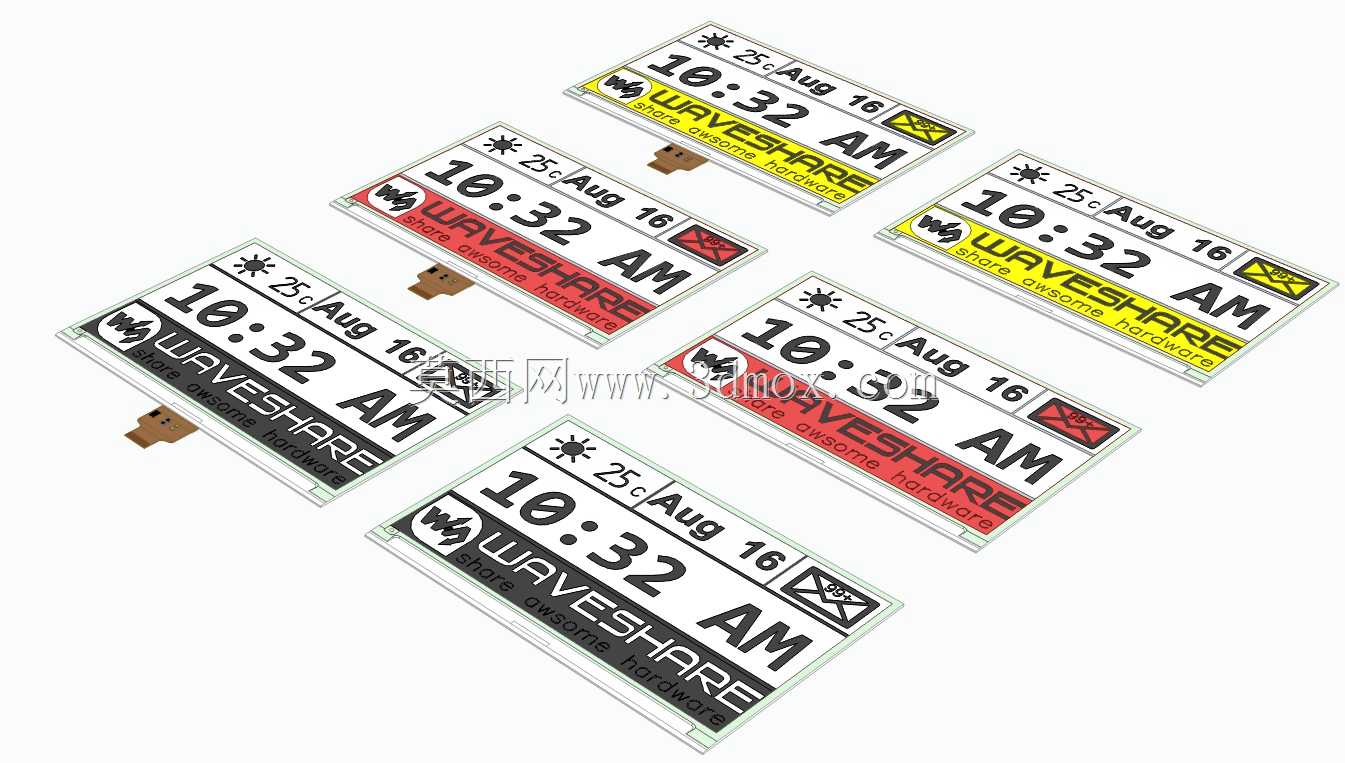

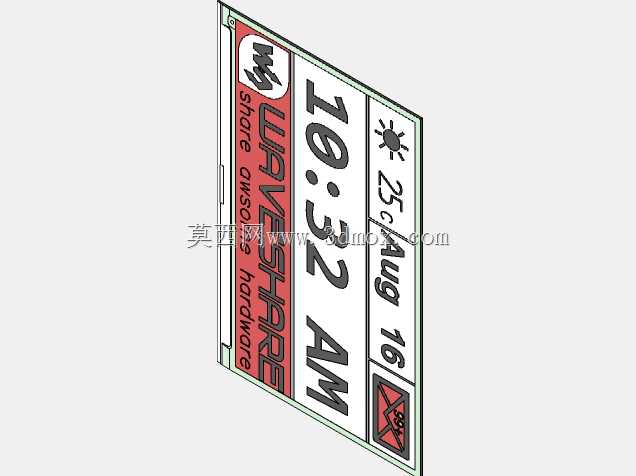

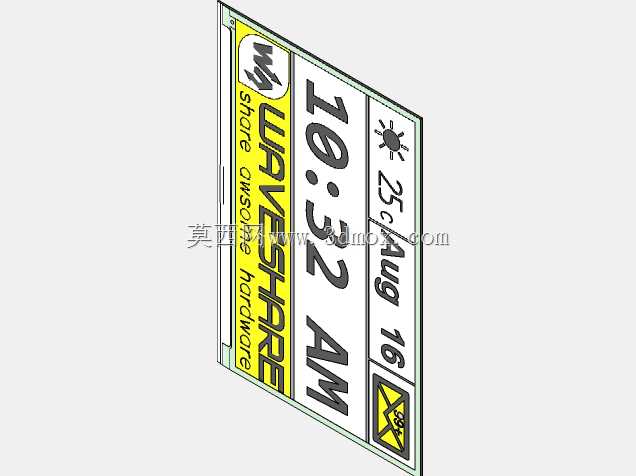

　　否则很容易造成排线内部铜箔断裂，导致显示异常。不同配色的模组除了显示层的色浆配比差异，整体结构尺寸完全一致，红、黑、黄、黑等不同配色版本可以共用同一套安装固定结构，不需要针对配色单独开模，能有效降低配套结构件的开模成本。建模过程中要还原屏体表面的防眩光涂层质感，这类电子墨水屏不像普通LCD屏有背光层，依靠环境光反射显示内容，表面的微结构要做出来，避免渲染时出现高反光的错误效果。安装固定位的设计要避开屏体边缘的驱动电路区域，固定压边的宽度不能超过边框预留的安全距离，防止压到内部线路造成屏体碎裂或者显示缺划。从功能特性来看，这类模组的刷新频率不高，不适合播放动态视频，但是静态文字、简单图形的显示清晰度足够，

　　阳光下的可视效果远好于常规背光显示屏，适合做静态信息展示类的终端。建模时还要考虑配套驱动板的安装空间，屏体本身的厚度很薄，驱动板可以叠放在屏体背面的非显示区域，整体装配后的厚度可以控制在很小的范围内，适合嵌入到各类设备的面板上做信息显示。做结构校验时要注意屏体的边角防护，电子墨水屏的玻璃基板比较脆，安装结构的边角要做缓冲设计，避免装配时应力集中导致屏体开裂。
