松下MHMF082L1U2M交流伺服电机结构

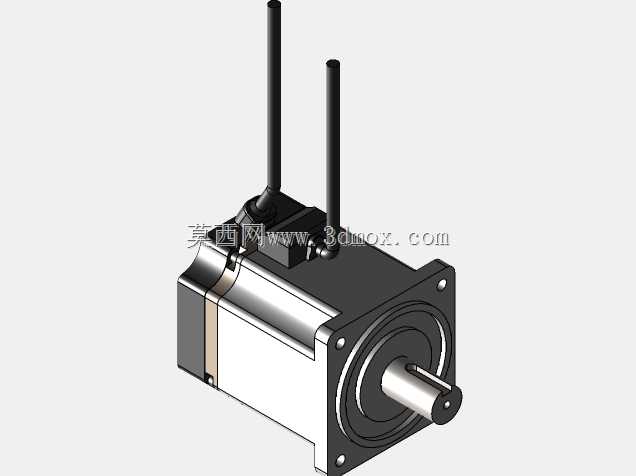

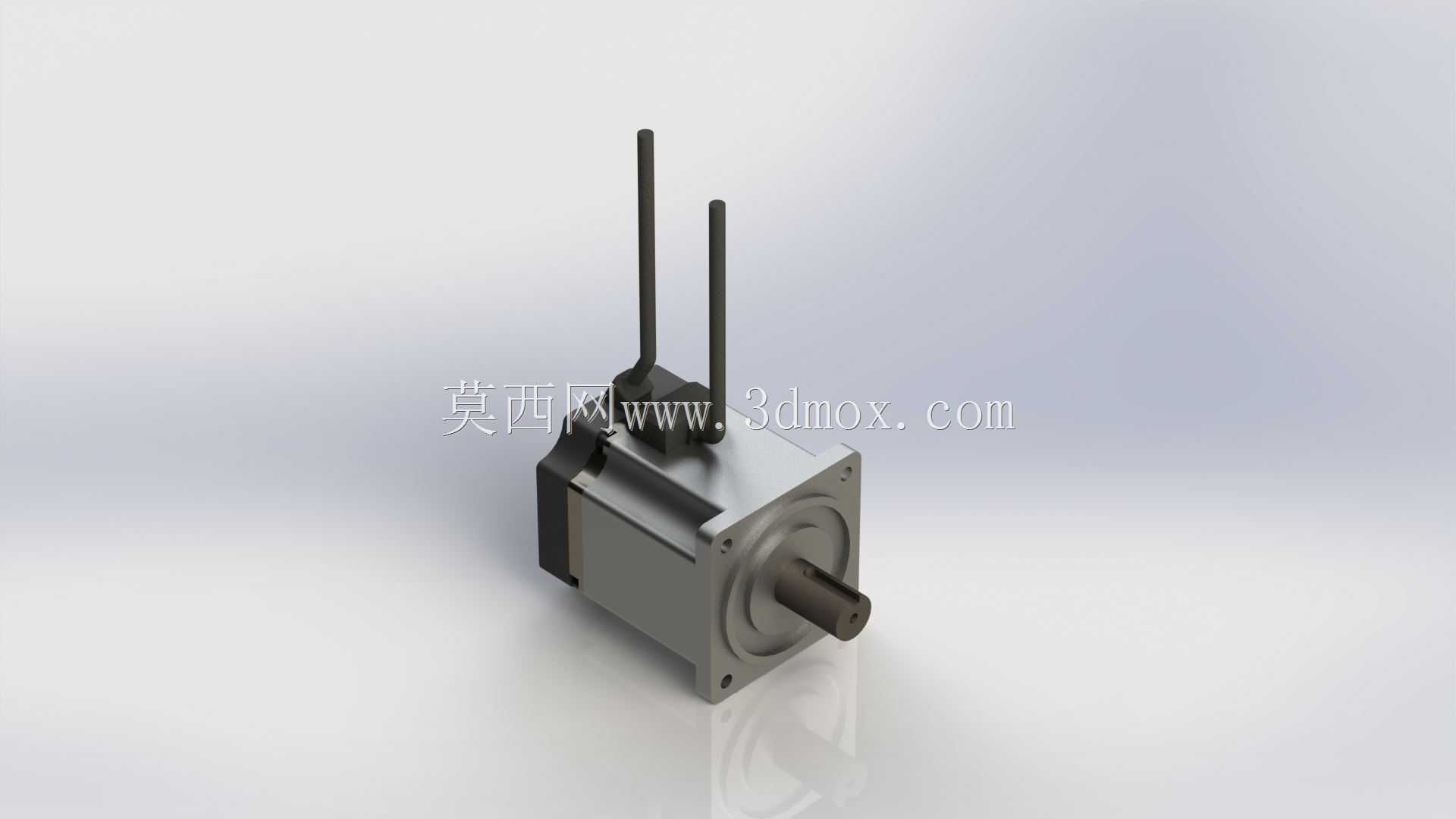

　　在自动化产线的定位进给、数控机床的轴系驱动、工业机器人关节动力输出这类对转速、转矩控制精度有严苛要求的场景里，交流伺服电机是核心执行部件，这款松下MHMF系列的伺服结构，完全按照量产实物的装配关系完成三维复刻，能直接用于设备整体装配的干涉校验、安装工位的布局模拟。从结构设计逻辑来看，这款电机采用方形法兰安装座的本体构型，区别于传统圆形机座的电机，方形法兰的四个安装孔位分布在机座四角，安装时的受力分布更均匀，在高速启停产生冲击载荷的工况下，能有效降低连接螺栓的疲劳应力，避免长期运行后出现安装偏移。输出轴采用标准圆柱轴伸带键槽的设计，轴伸长度、直径以及键槽的尺寸公差都严格匹配对应功率段的行业通用规格，不管是搭配同步带轮、

　　行星减速机还是联轴器，都能直接完成适配，不需要额外做转接结构的修改。机座本体的散热筋沿着轴向均匀分布，在三维建模时特意还原了散热筋的高度与间距，做热仿真分析时可以直接导入模型计算自然对流下的散热效率，不需要二次简化结构。尾部的两个线缆接口分别对应动力线与编码器线，接口的出线角度、接头外形尺寸都完全参照实物建模，在做设备布线设计时，可以直接模拟线缆的弯曲半径，避免实际装配时出现线缆与周边结构件干涉、接头插拔空间不足的问题。做安装边界设计时要注意，这款电机的法兰安装面到输出轴端面的轴向尺寸、机座本体的截面边长都有严格的公差要求，建模时已经把安装孔的沉头深度、孔位同轴度的装配余量都考虑在内，在设计电机安装座的沉孔、定位止口时，

　　可以直接参考模型的尺寸链来标注公差，避免出现装配时止口配合过紧或者定位偏差的问题。另外电机尾部的编码器凸起部分的外形尺寸也做了精准还原，在做设备尾部的防护盖板、走线槽布局时，要预留出足够的空间，避免编码器部分与周边结构发生碰撞。从功能特性的还原度来看，模型把转子、定子的内部腔体空间也做了结构预留，如果需要做电机的内部结构拆解演示、或者做定制化的电机改装设计，可以直接在现有模型基础上拆分内部零件，不需要重新绘制外部机座的轮廓。在实际选型应用中，这款80法兰规格的伺服电机额定转矩适配中负载的传动场景，不管是用在3C设备的取放模组、包装设备的送膜机构，还是木工机械的进给轴，都能匹配对应的负载惯量，建模时还原的整机重量参数也能直接用于设备整体的重心计算，帮助结构工程师在设计设备机架时提前核算承重分布，避免后续调试时出现机架共振的问题。
