4英寸中低音扬声器驱动单元结构设计

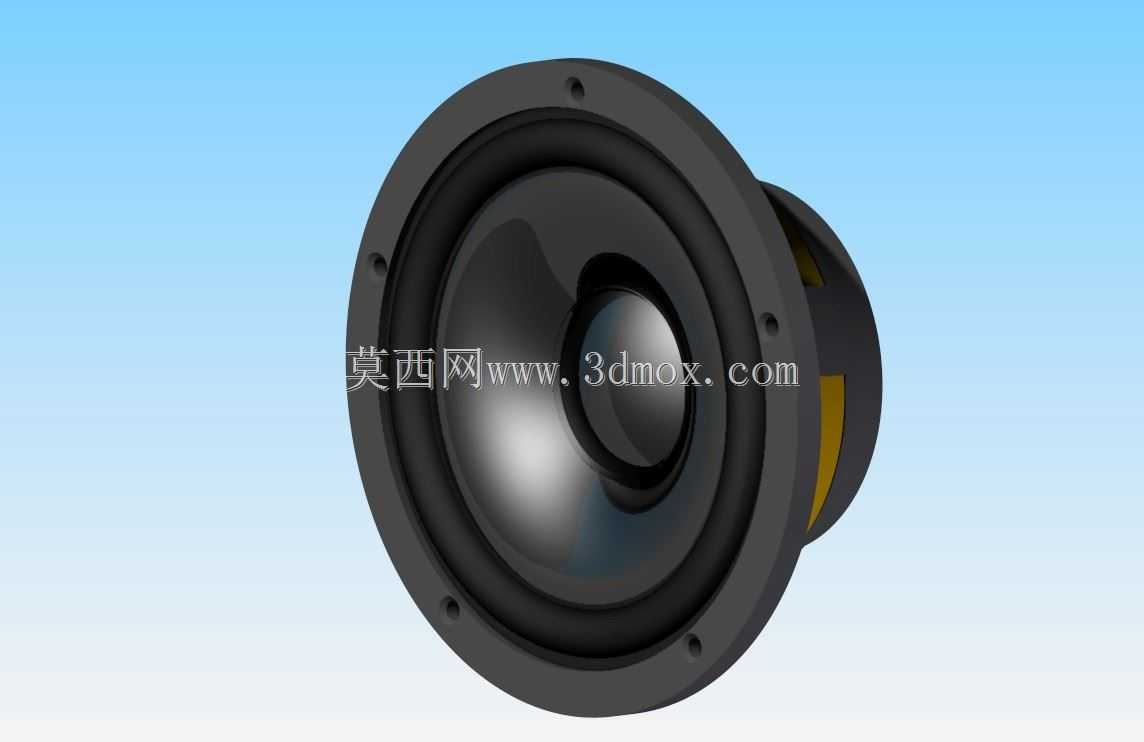

　　在民用音响、专业扩声、车载音频系统的开发流程中，中低音驱动单元的结构合理性直接决定了整套系统的低频下潜深度、中频人声密度以及大动态下的失真控制水平，这款4英寸规格的锥盆式中低音驱动器，正是面向小尺寸密闭箱、倒相箱以及多单元分频系统的中频与中低频重放需求开发的结构方案。从实际安装适配的角度看，单元采用圆形沉孔安装结构，盆架边缘均匀分布6处安装固定孔，安装孔位的节圆直径、沉孔深度都经过适配常规4英寸单元安装位的校准，安装时仅需匹配对应规格的自攻螺丝即可完成固定，单元整体突出安装面板的厚度控制在常规箱体面板的适配范围内，不会出现单元磁路部分触碰箱体内壁、或者锥盆运动时与箱体结构产生干涉的问题，不管是替换现有故障单元，

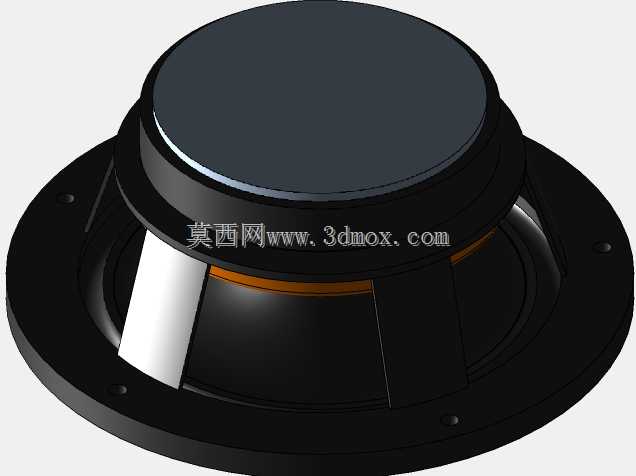

　　还是在全新开发的小尺寸桌面音响、嵌入式背景音乐终端里做选型适配，都能快速匹配安装边界，不需要额外修改箱体的开孔尺寸。从功能设计的逻辑来看，这款单元采用复合纸盆搭配橡胶折环的振膜组合，橡胶折环的顺性经过调校，既能够保证锥盆做轴向活塞运动时的线性行程，又能提供合适的阻尼，抑制振膜运动到行程极限时的分割振动，减少大音量下的低频失真；中心的防尘帽采用硬质凸面结构，除了阻挡外界灰尘进入磁隙影响音圈运动之外，还能对中频区域的声波扩散起到一定的优化作用，减少锥盆中心区域的声短路问题。磁路部分采用外置式铁氧体磁钢结构，磁路间隙的均匀度经过优化，能够为音圈提供稳定的匀强磁场，保证音圈在整个线性运动行程内都能获得一致的驱动力，降低奇次谐波失真的产生；

　　盆架采用高强度工程塑料一体注塑成型，结构刚性足够支撑磁路与振膜组件的重量，同时避免了金属盆架可能产生的谐振染色，盆架上的镂空结构能够平衡振膜背部的空气压力，减少背波的堆积对振膜运动的干扰。在实际的工程选型中，这类4英寸中低音单元常与球顶高音单元搭配组成二分频系统，分频点通常设置在2kHz-3kHz区间，既能够避开自身的高频分割振动区间，又能让高音单元工作在更平缓的响应频段，减少分频网络的设计难度；在车载音响的改装场景中，这类尺寸的单元也常作为车门原位安装的中低音单元使用，不需要对车门内饰板做大幅度的切割修改，就能替换原厂纸盆单元获得更好的中低频质感。建模过程中对振膜的曲面弧度、折环的截面形状、磁路组件的装配间隙都做了1:1的还原，能够直接用于箱体的声学仿真、安装干涉检查，也可以作为电声产品结构设计的参考原型，帮助结构工程师快速完成音响产品的整体布局验证，减少前期原型打样的反复调整次数。
