多档位旋转式波段开关结构三维数模

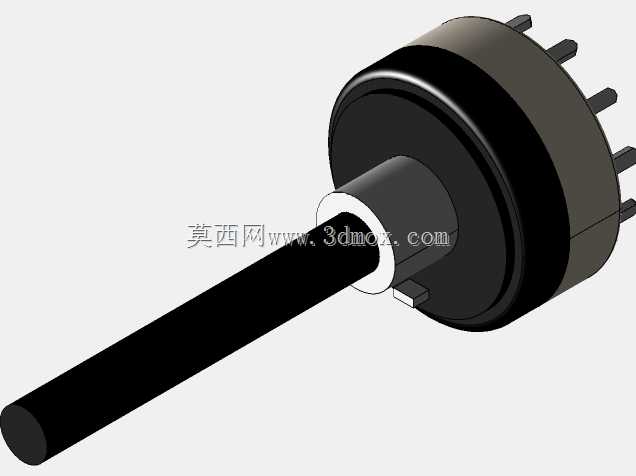

这款旋转式多档位开关的三维结构，在电子设备、工控面板、测试仪器的信号回路切换场景中应用十分普遍，日常做设备面板布局、控制回路选型时经常会碰到这类元件的安装匹配问题。从结构设计来看，这款开关采用轴杆驱动的接触式切换结构，伸出的圆柱形操作轴是用户交互的核心部件，轴杆与主体外壳之间做了限位台阶，既可以限制轴杆的轴向窜动，也能作为面板安装时的定位基准，安装时轴杆穿过面板预留的安装孔，通过配套的锁紧螺母就能将开关主体固定在面板内侧，不需要额外设计复杂的固定支架，适配常规厚度的设备面板安装需求。主体尾部伸出的多根插针是电路连接端，插针的排布间距符合常规PCB板的焊盘间距标准，既可以直接焊接在印制电路板上，也可以通过接插件连接导线，适配不同的装配工艺需求。开关的档位切换通过轴杆旋转带动内部的动触片与不同静触点接触实现，这款2x6规格的开关具备两组独立的触点回路，每回路支持6个档位的信号切换，能够满足多回路同步切换的控制需求，比如音频设备的输入源切换、测试仪器的量程切换、小型工控设备的功能档位选择都能适配。做三维建模时，这款数模完整还原了开关的所有外部安装特征，包括轴杆的直径、伸出长度，主体外壳的外径、总长度，尾部插针的长度、排布位置、直径尺寸，这些尺寸都是实际做结构干涉检查、安装孔位设计时的核心参考，不需要再手动测绘实物就能直接导入装配体做布局验证。外壳部分采用绝缘工程塑料材质的结构设计，金属触点部分内嵌在外壳内部，既保证了触点之间的绝缘性能，也能对内部接触结构起到防护作用，避免日常使用中灰尘、杂物进入触点间隙导致接触不良。轴杆的旋转阻尼做了适配性的结构设计，旋转到每个档位时会有清晰的卡位手感，方便操作人员在盲操作时也能准确判断档位是否切换到位，这类细节结构在数模中也通过卡位凸台的特征做了还原，能帮助设计人员理解开关的操作手感来源。在做设备整体结构设计时，这类标准电子元件的数模精度直接影响后续的装配效率，这款数模的所有安装边界尺寸都和实物一致，导入装配后可以直接检查轴杆与面板旋钮的配合长度是否合适，尾部插针与PCB板的位置是否对齐，开关主体与周边元件是否存在结构干涉，大幅减少样机制作时的装配问题。
