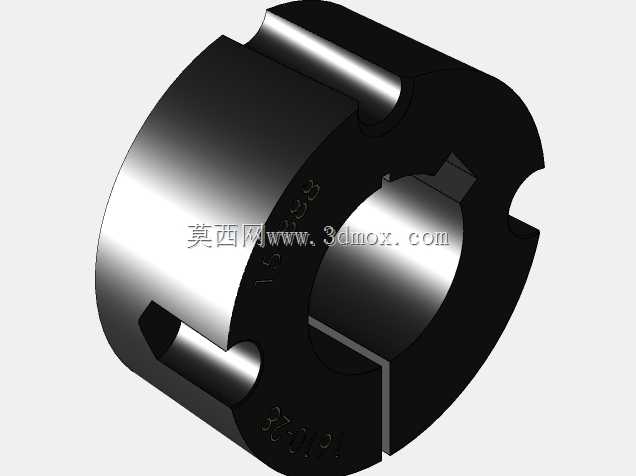

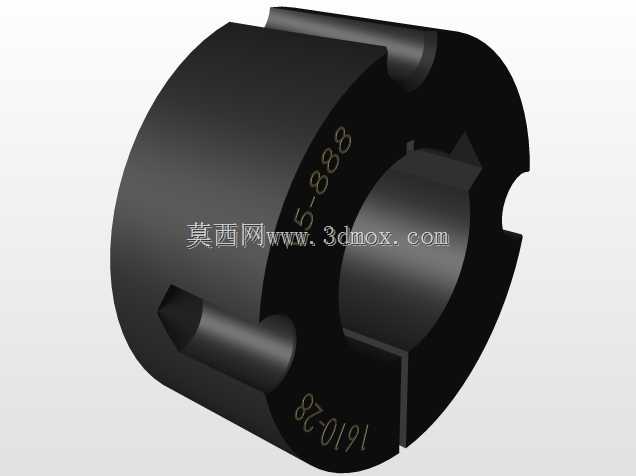

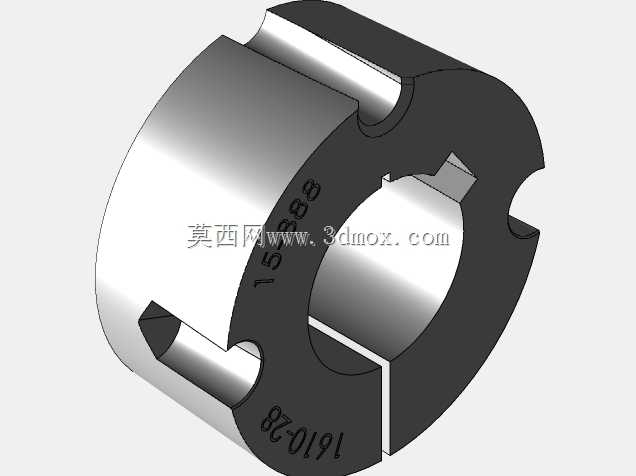

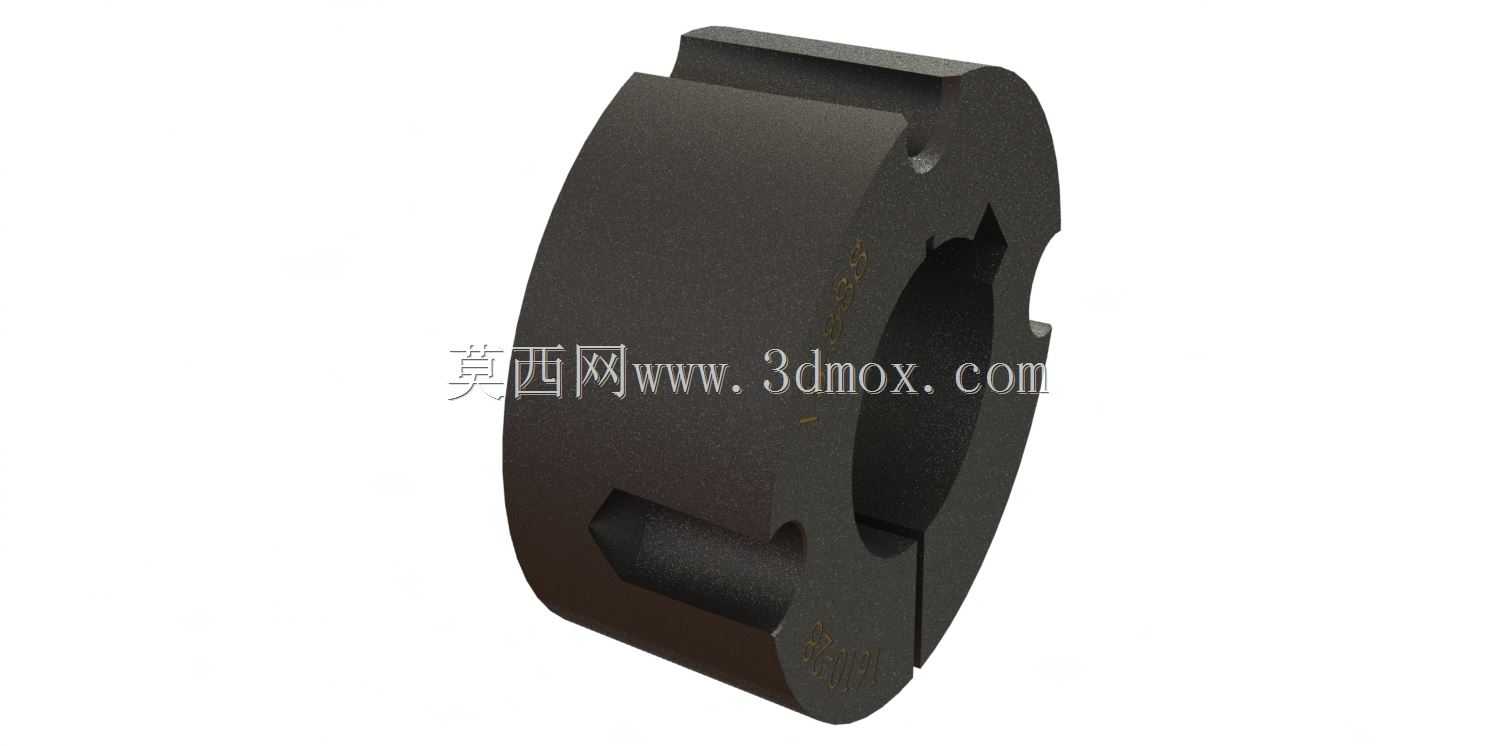

灰铸铁材质28孔径锥形锁紧衬套

在带传动、链轮传动的重载传动场景中，轴与传动轮的同轴度固定、扭矩传递可靠性一直是设备运维和结构设计阶段需要重点考量的环节，这类锥形衬套正是为解决无键轴连接的装拆便捷性、定心精度需求而设计的常用连接件。不同于普通平键连接需要在轴面加工键槽、削弱轴的整体强度，这类开口式锥形衬套依靠内外锥面的过盈贴合实现抱紧固定，安装时无需对轴做额外的键槽加工，仅需通过衬套侧面的锁紧螺钉逐步收紧开口缝隙，就能让衬套外锥面与带轮、链轮的内锥孔紧密贴合，内孔同步抱紧安装轴，既可以传递稳定的工作扭矩，也能避免长期重载运行下出现的轴与轮毂相对打滑、键槽挤压溃缩的问题。从结构设计来看，该衬套采用单侧开口的整圈锥面结构，开口缝隙贯穿衬套轴向全长，保证锁紧过程中衬套可以产生均匀的径向收缩变形，不会出现局部应力集中导致的衬套开裂问题；衬套端面预留的螺钉沉孔与拆卸螺孔，既可以在安装时逐步收紧螺钉实现均匀抱紧，也能在设备维护拆卸时通过对角拧入拆卸螺钉，平稳将衬套从轮毂锥孔中顶出，避免硬敲硬撬损坏轴面或轮毂配合面。材质选用30级灰铸铁，正是看中灰铸铁良好的减震性能与尺寸稳定性，在传动系统运行过程中，灰铸铁的内部石墨结构可以吸收部分传动振动，降低轴系运行的共振风险，同时灰铸铁的耐磨性能可以保证多次装拆后配合面的精度不会快速衰减，适配矿山设备、输送设备、风机设备等长期连续运行的传动场景安装使用。从安装边界来看，该衬套内孔适配直径28mm的光轴，外锥面符合1610系列锥套的通用尺寸标准，可以直接匹配同系列的皮带轮、同步带轮、链轮的标准内锥孔，安装时不需要额外加工适配，仅需要清理轴面与轮毂配合面的油污、毛刺，将衬套嵌入轮毂锥孔后对齐螺钉孔，按对角顺序逐步拧紧锁紧螺钉至规定力矩即可完成安装，相比传统键连接的装配方式，能大幅缩短现场设备的安装调试周期，也降低了后期维护更换传动件的拆装难度。在实际选型应用中，这类锥套需要根据传递扭矩的大小匹配对应的螺钉锁紧力矩，避免力矩不足导致运转打滑，也要避免力矩过大造成衬套过度变形开裂；安装前需要确认轴的尺寸公差在合理范围内，轴面存在明显磕碰、变形的情况下不可强行安装，否则会导致衬套抱紧力不均，运行过程中出现传动件偏摆、振动超差的问题。
