微动F100S型工业流量传感器三维建模设计

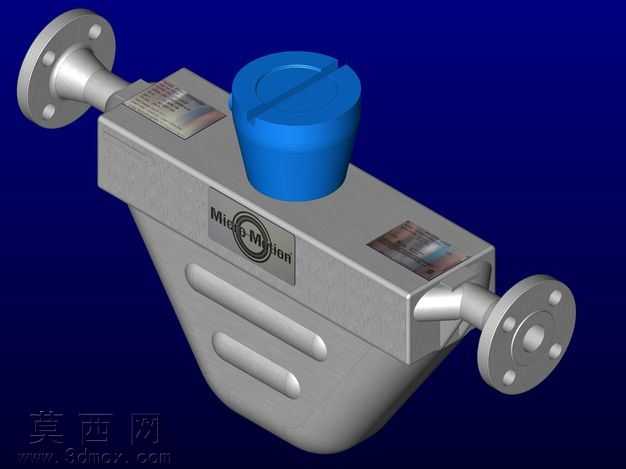

本作品为微动F100S型科里奥利质量流量传感器的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，严格遵循工业流量检测仪表的实际结构比例与工程设计规范。建模阶段首先梳理产品的核心结构逻辑：主体测量腔体采用流线型楔形铸造型腔设计，建模时通过曲面放样、实体抽壳、圆角过渡等操作还原腔体的流畅外形，腔体表面的加强筋结构通过凸台拉伸与阵列命令完成，既还原了铸件的加强结构特征，也保证了模型壁厚的均匀性，符合实际压铸工艺的成型要求。两端的法兰连接结构严格遵循管道法兰的标准尺寸参数，通过旋转凸台构建法兰基体，再通过圆周阵列完成螺栓孔的排布，法兰与主体腔体的连接段采用渐变过渡结构，避免应力集中的结构缺陷，还原了实际产品的焊接过渡特征。顶部的信号处理变送模块采用独立子装配体设计，蓝色外壳部分通过旋转、拉伸切除完成壳体的分型结构与顶部开槽特征，表面做哑光塑料质感的材质处理，与主体金属腔体形成清晰的材质区分。主体金属部分采用304不锈钢材质参数设置，渲染时调整金属粗糙度、反射率参数，还原工业不锈钢铸件的哑光金属质感，表面的铭牌区域通过贴图映射功能还原产品标识的细节，两侧的铭牌位置、文字排版均与实物保持一致。整体装配过程严格按照实际产品的装配层级完成，各部件的配合关系采用同轴、重合等标准配合约束，保证模型可实现虚拟装配校验，无结构干涉问题。设计过程中充分考虑工业流量传感器的实际应用场景，两端法兰的连接尺寸适配常规工业管道的安装标准，主体腔体的内部流道结构按照科里奥利测量原理的结构要求构建，保证模型不仅具备外观展示效果，也可用于后续的工程演示、安装模拟、结构优化等场景。渲染阶段采用深蓝色纯色背景突出产品主体，通过三点布光方案调整光影效果，清晰呈现金属表面的反光层次、塑料部件的质感差异，以及法兰螺栓孔、加强筋、铭牌等细节特征，整体模型结构完整，细节还原度高，可用于工业产品展示、教学演示、选型参考等多种用途。
