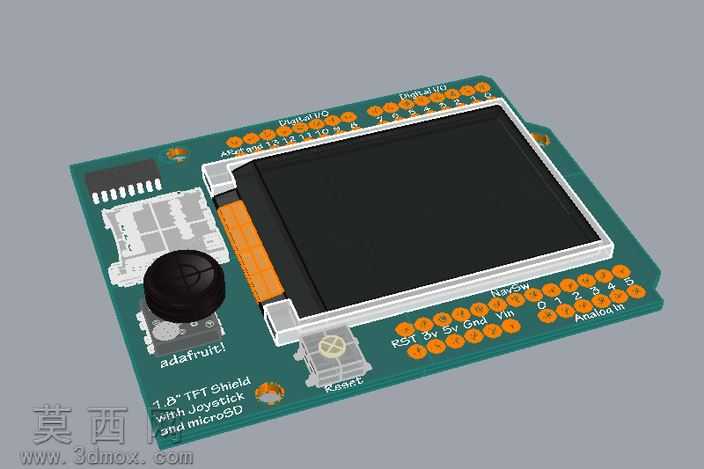

本作品为适配Arduino开发平台的1.8寸TFT图形显示扩展盾板三维模型,建模过程严格参照实物板卡的真实尺寸与元器件布局完成,整体还原度极高。建模阶段首先依据开源硬件的官方尺寸规范绘制PCB板的基础轮廓,精准定位板边定位孔、排针接口的安装位置,确保模型可直接匹配标准Arduino主控板的插装尺寸。板载核心部件的建模逐一还原细节:1.8寸TFT显示屏部分分别构建金属屏蔽边框、液晶显示区、底部FPC连接排线的结构,边框的倒角、卡扣结构均按照实物比例复刻;板载五向摇杆模块还原了黑色摇杆帽、底座固定引脚、微动触发结构的细节,摇杆帽表面的防滑纹理也做了对应呈现;microSD卡槽模块还原了卡槽的弹片结构、外壳卡扣与引脚排布;板上的贴片电容、电阻、排针排母等元器件均按照标准封装尺寸建模,排针的针脚间距、塑高尺寸完全符合2.54mm标准接插件规范,板边丝印的引脚标识、功能标注也通过纹理贴图精准还原。材质渲染阶段,PCB基板采用哑光绿油材质,调整粗糙度参数还原真实电路板的哑光质感,焊盘部分做亮锡金属质感处理,显示屏表面覆盖高透玻璃材质并添加轻微反光效果,摇杆帽采用哑光黑色塑料材质,排针针脚做镀镍金属的半亮质感,不同元器件的材质差异通过粗糙度、金属度参数的精细调整实现区分,整体渲染效果贴近实物的视觉观感。结构设计上完整还原了盾板的叠层安装逻辑,明确了扩展板与Arduino主控板的插装配合关系,所有接口位置无结构冲突,板上元器件的排布完全遵循实物的布局逻辑,既保证了显示模块、输入模块、存储模块的功能分区清晰,也还原了实物板卡的布线空间预留设计。建模过程中对板载复位按键的结构、丝印标识的位置都做了精准对齐,确保模型不仅具备外观展示效果,也可用于结构验证、安装适配模拟等场景,能够为开源硬件二次开发、项目展示、结构装配验证提供精准的三维参考。
- 全部评论(0)
- 模板大小 30.13 MB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD,STEP/IGES,SketchUp,效果图,其它,
- 软件分类 传感器
