轨道交通阿尔斯通底架支撑结构优化设计

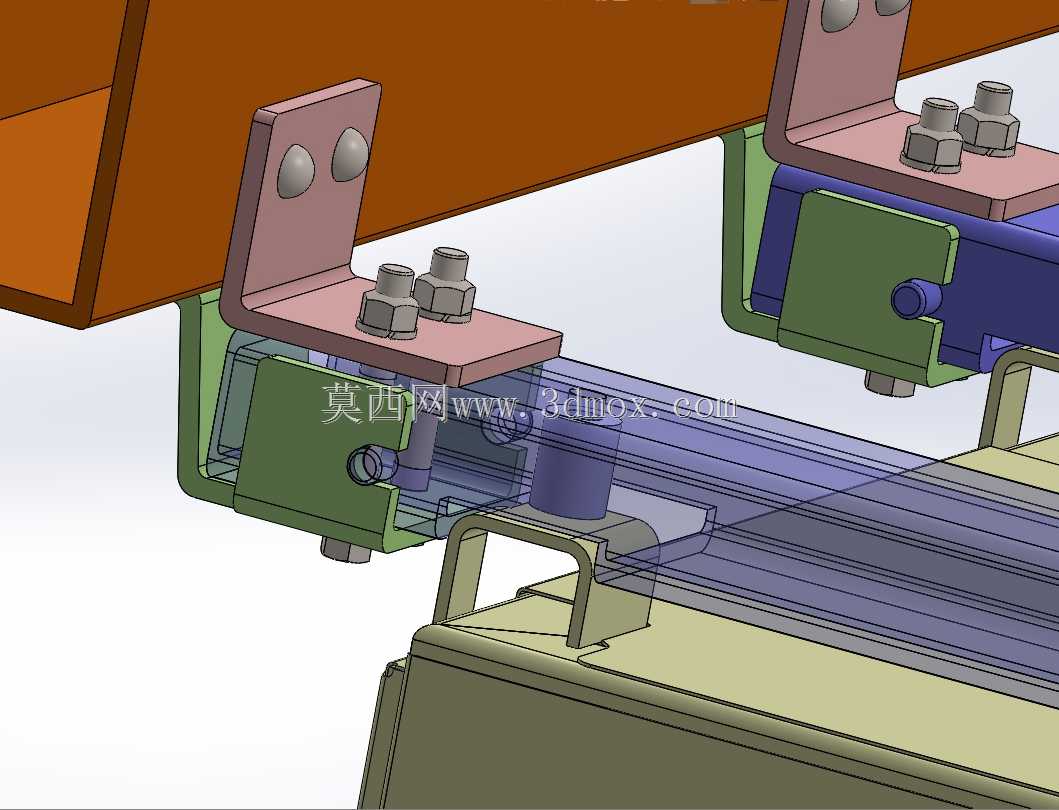

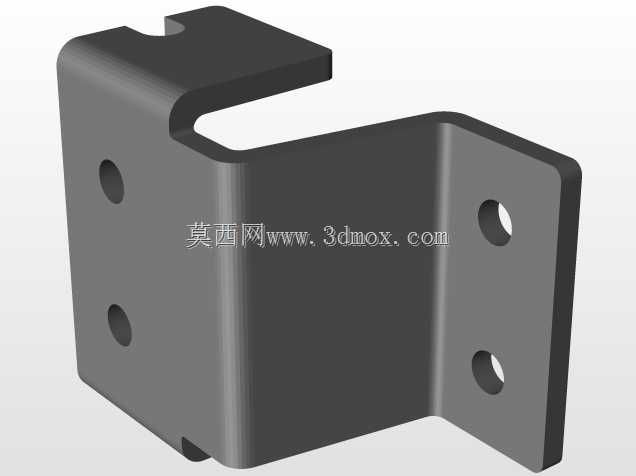

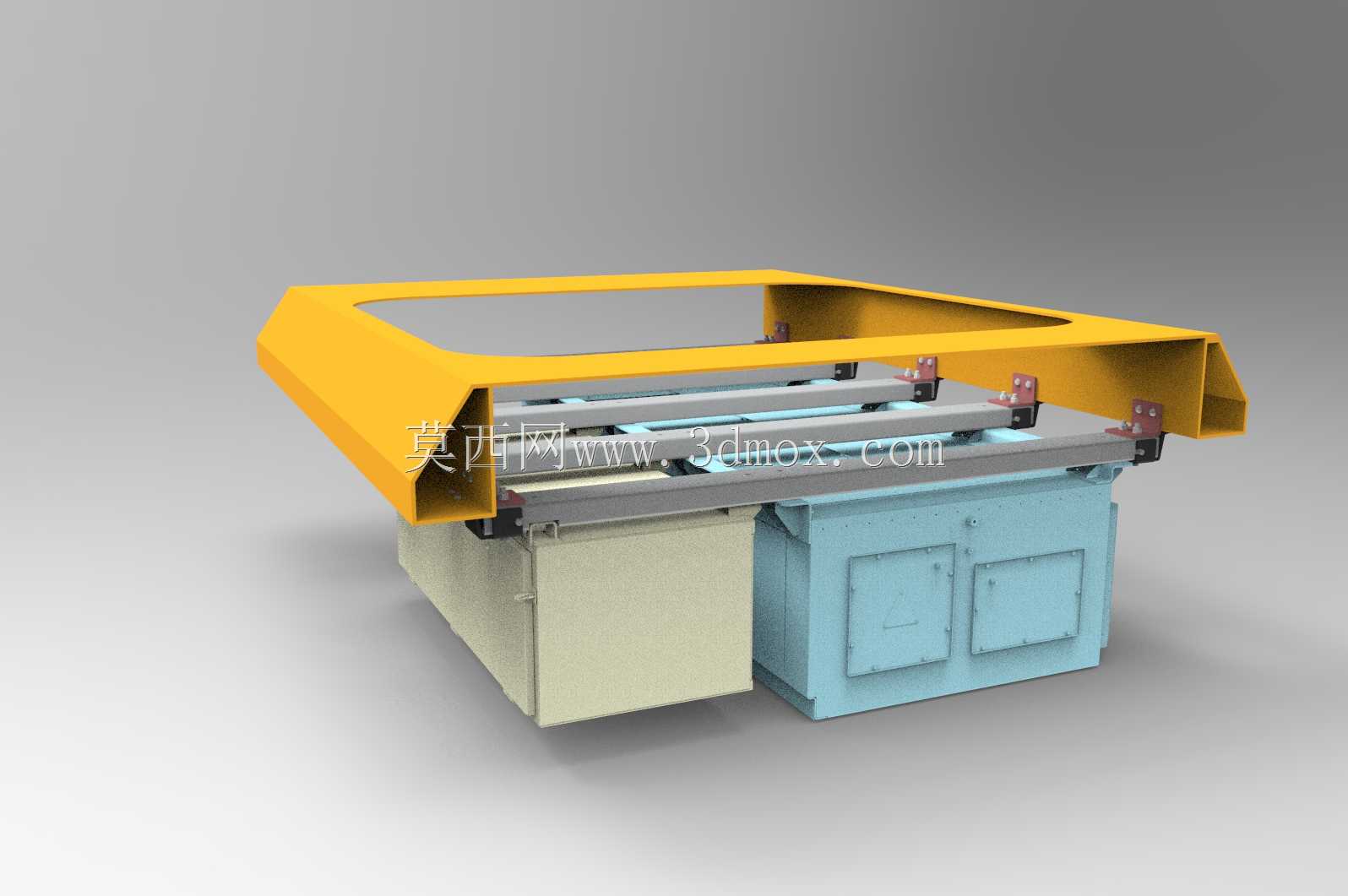

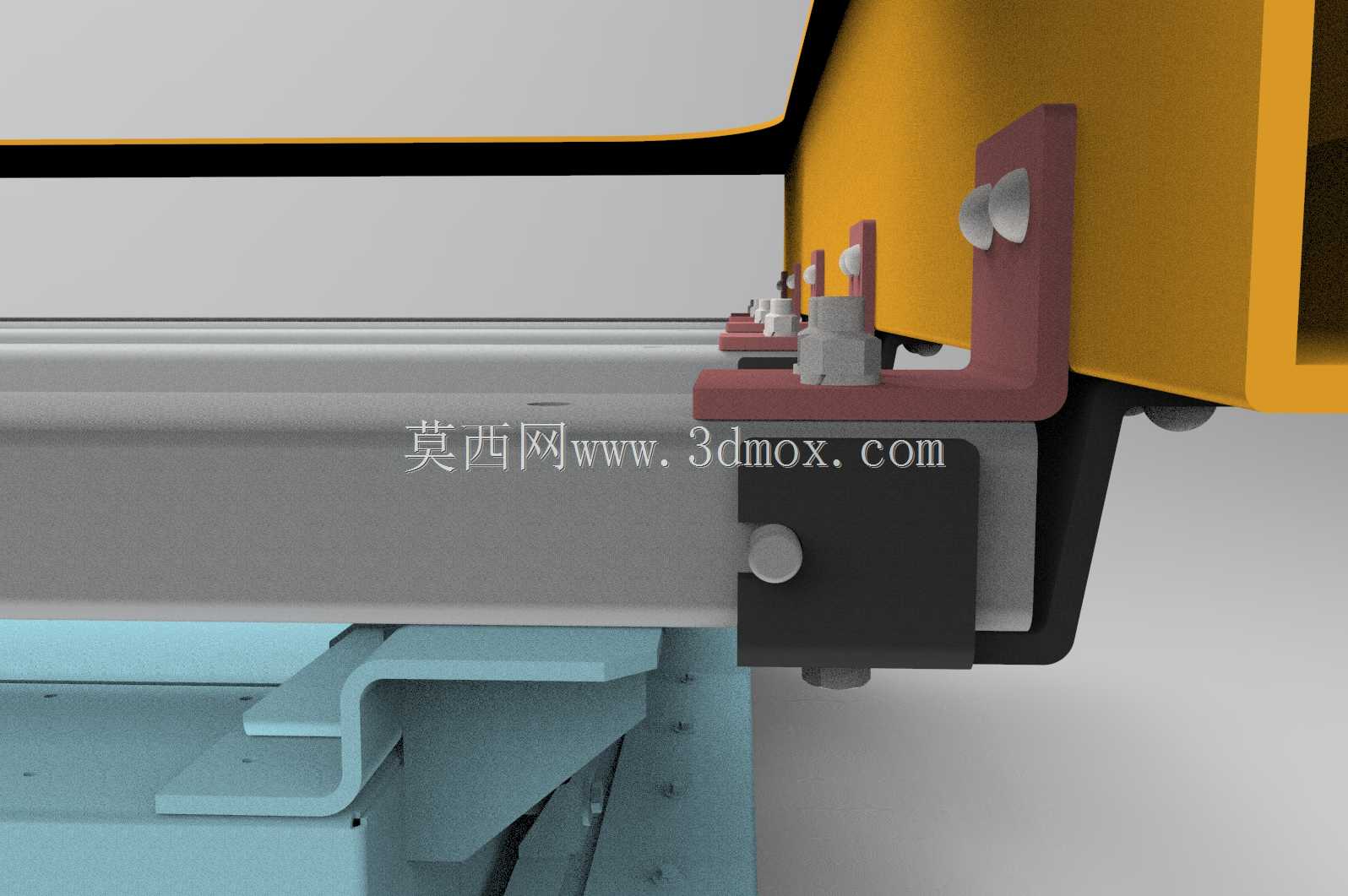

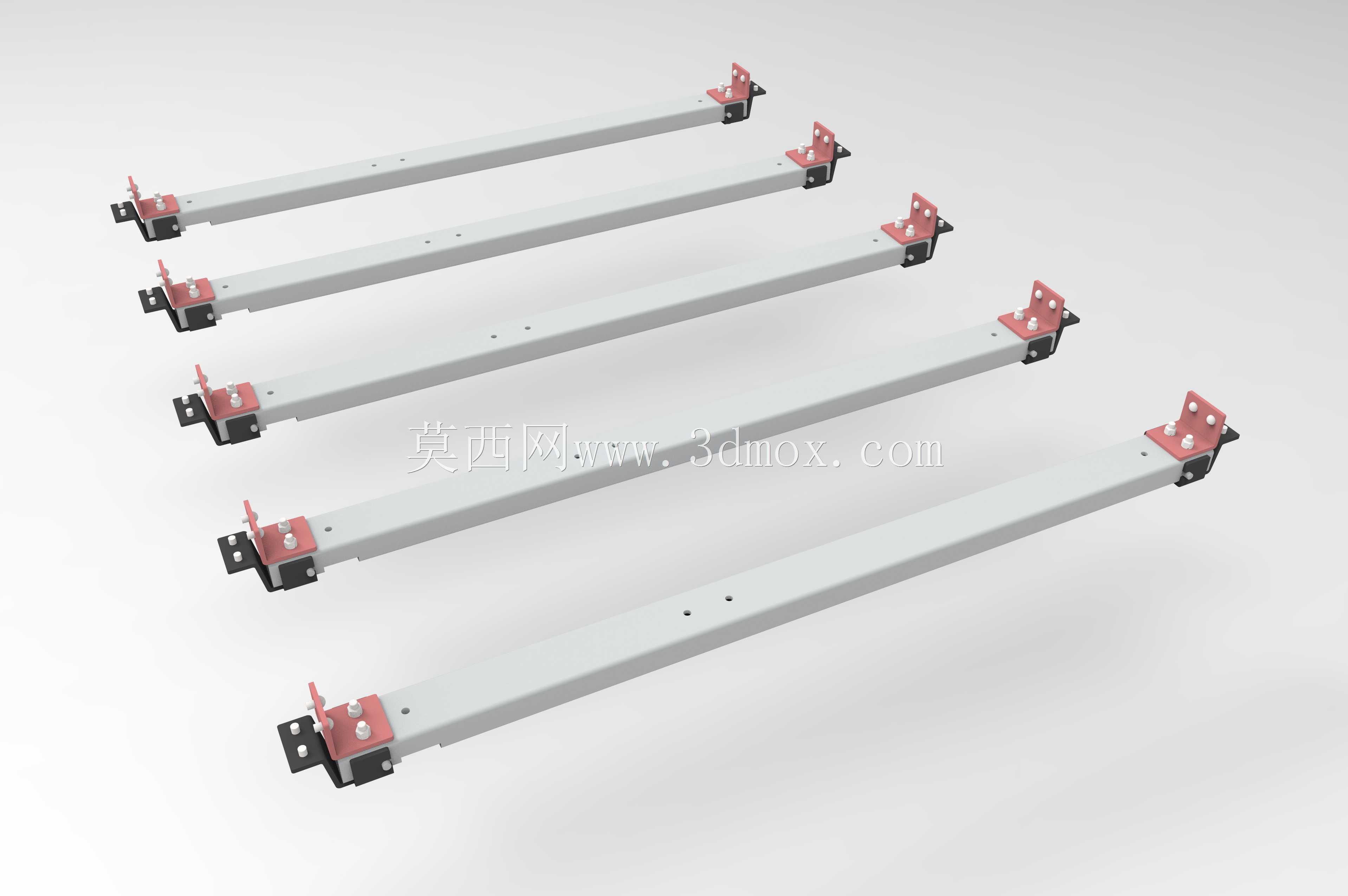

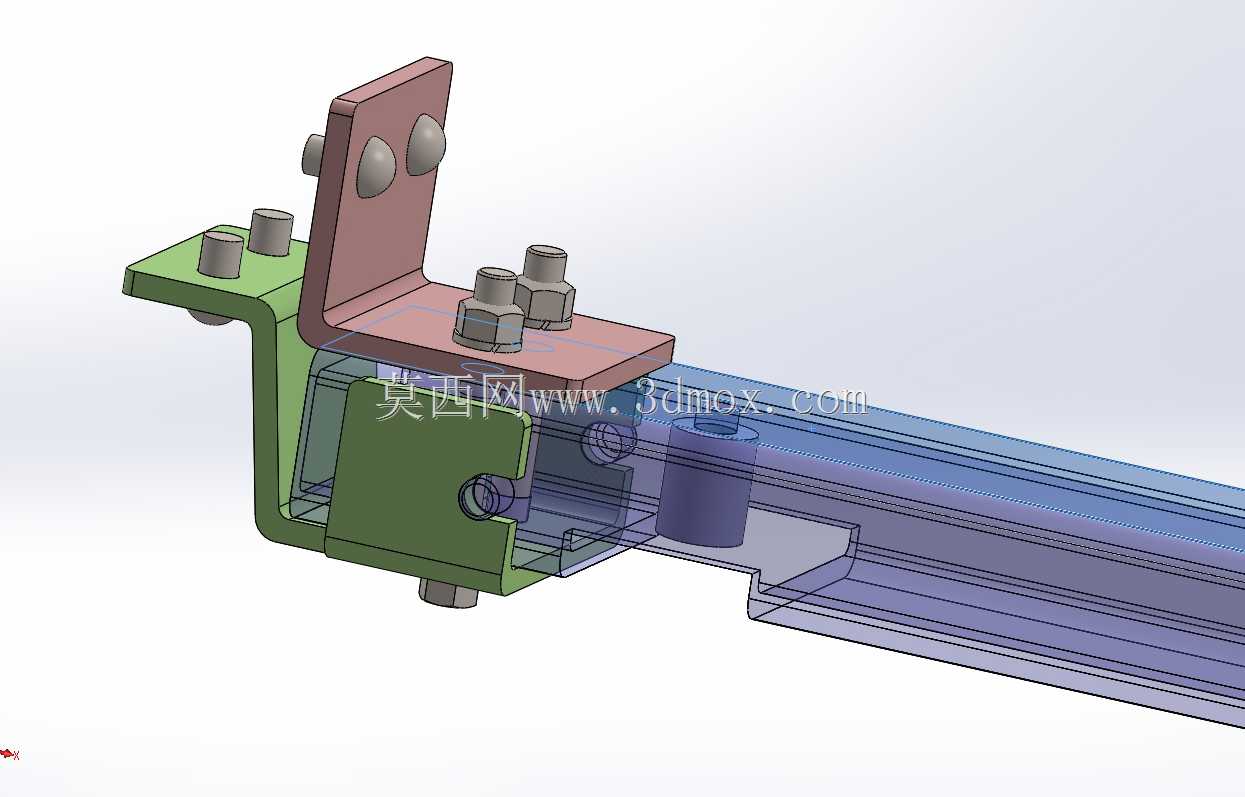

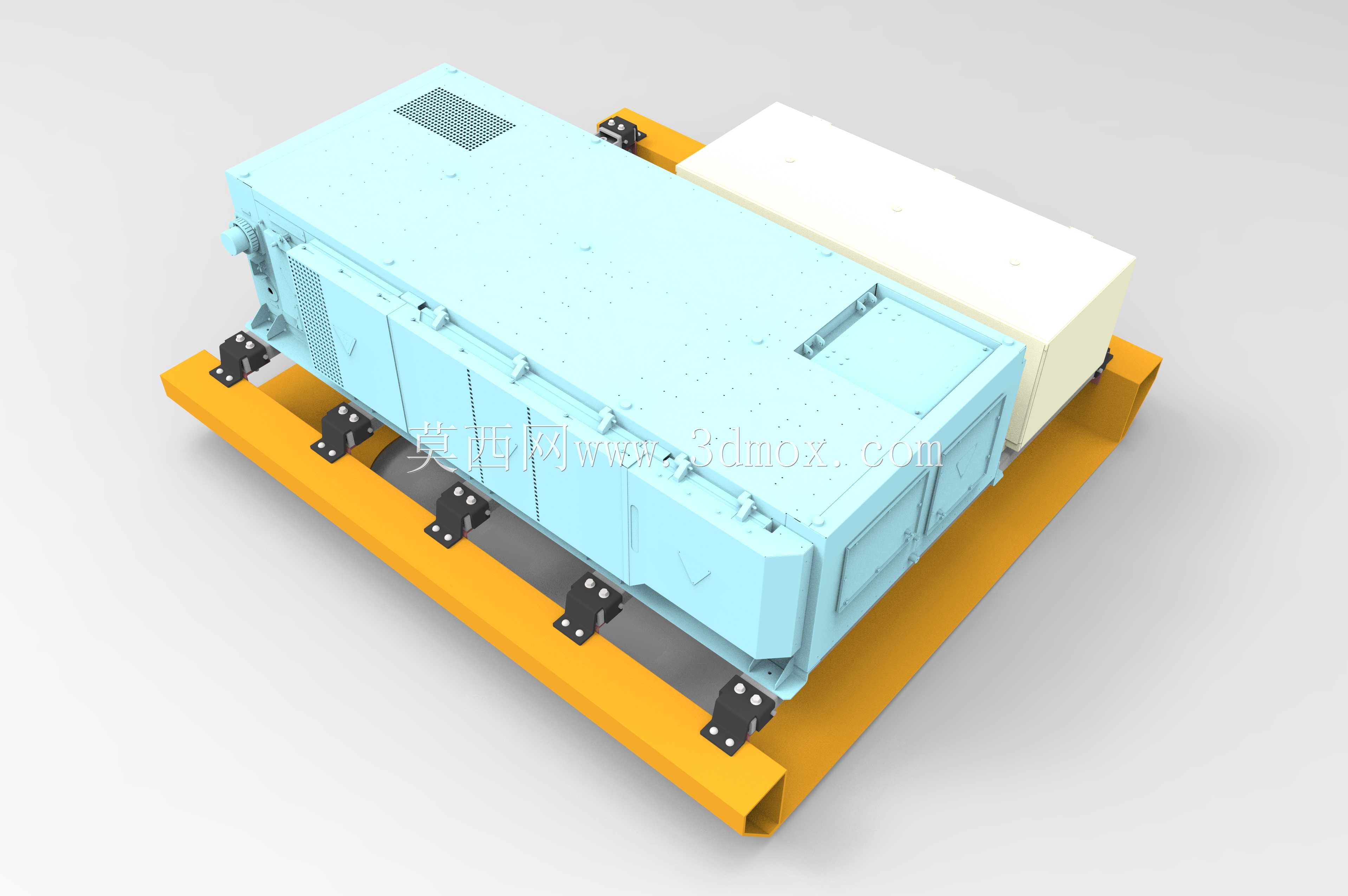

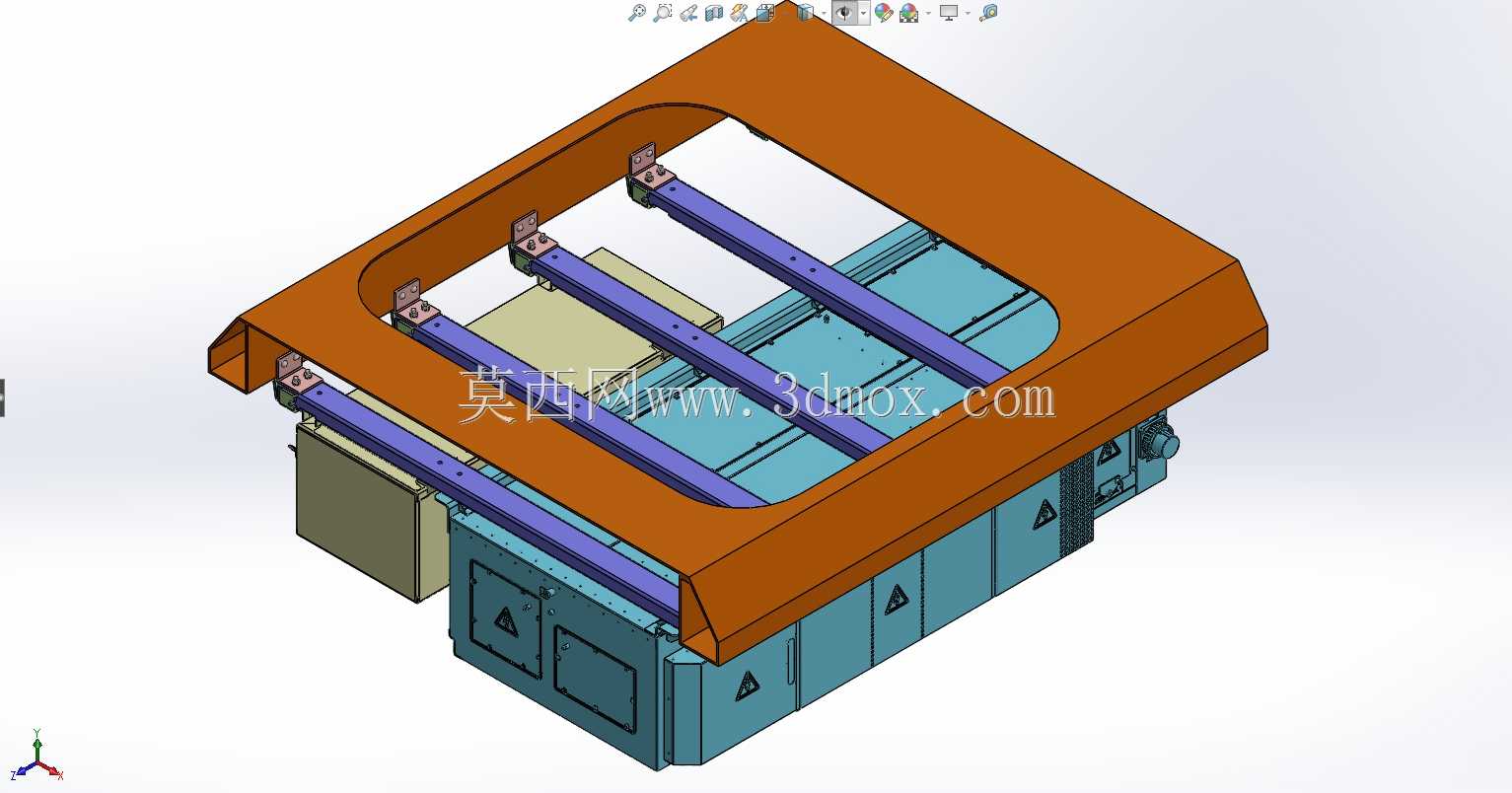

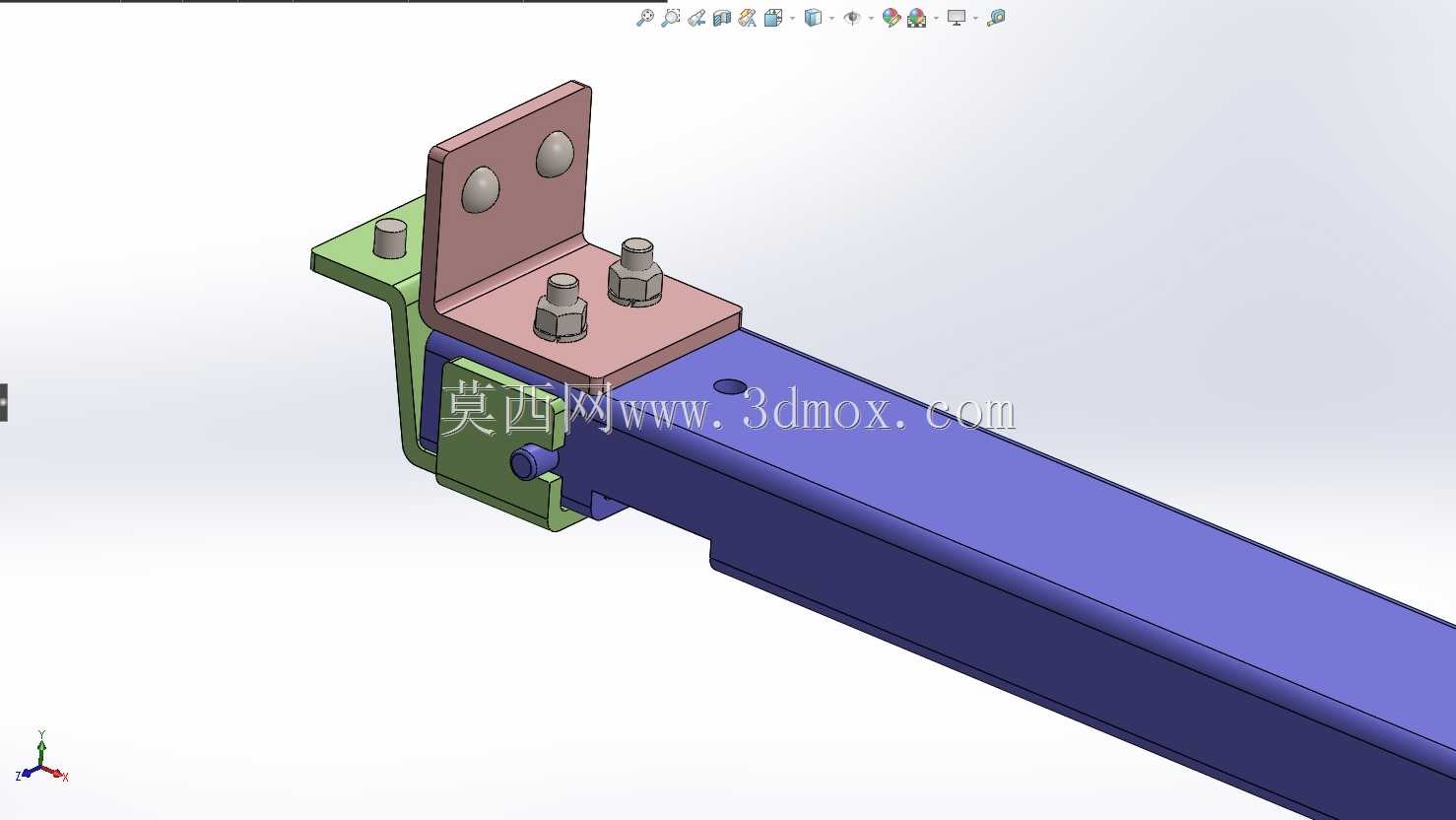

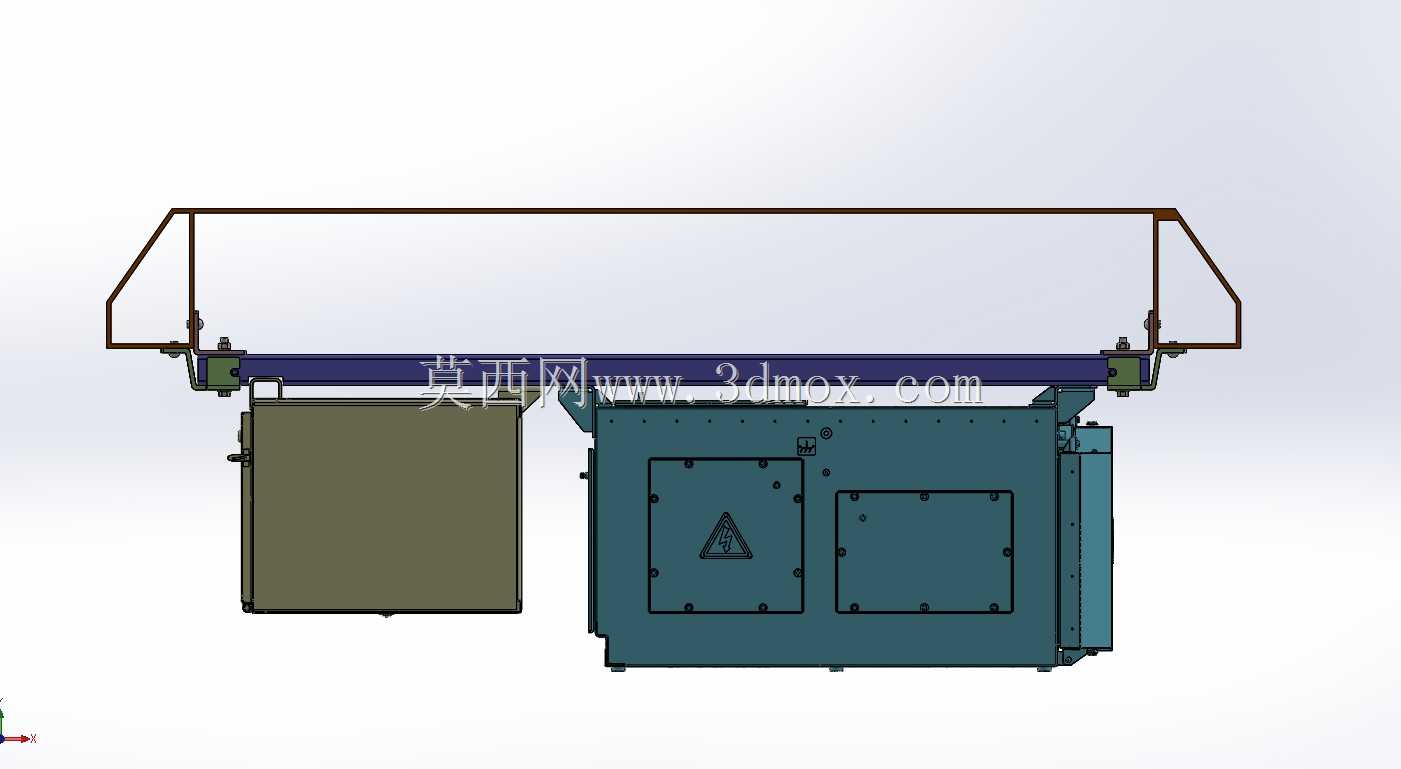

该支撑结构主要应用于城轨地铁车辆底架区域，作为车载设备与车体底架之间的连接承载构件，承担下部挂载箱体的静载荷与车辆运行过程中的动载荷传递作用，适配阿尔斯通平台地铁车辆的底架安装接口，可在车辆走行、过弯、启停等工况下保持挂载设备的位置稳定性，避免设备因振动出现移位、连接松脱等问题。从结构设计逻辑来看，该支撑采用框架式上部承载梁搭配侧边斜向加强筋的构型，上部横梁沿车体横向布置，两端通过折弯支脚与底架边梁的预设安装孔位对接，斜向加强筋从横梁端部向下延伸至主承载立板，形成三角稳定受力结构，可有效分散挂载设备的垂向载荷，降低横梁中部的弯曲应力集中风险。下部挂载区域设置了独立的箱体安装腔，腔体侧板预留了多组均匀分布的螺栓连接孔位，可适配不同尺寸的车载电气箱体挂载需求，安装腔与主承载立板之间采用满焊连接工艺，结合立板表面冲压成型的加强凸台，进一步提升整体结构的抗扭刚度，避免车辆运行中产生的谐振导致结构疲劳开裂。在安装边界设计上，该支撑的上部安装支脚间距严格匹配对应车型底架边梁的孔位标准，横向总宽度控制在车辆下部设备限界范围内，不会超出车体轮廓引发干涉问题；下部挂载腔体的垂向高度经过反复校核，确保挂载设备后与轨道面、转向架上部部件之间留有足够的安全间隙，满足车辆动态运行下的限界要求。结构表面做了防锈涂装处理，主承载板件采用耐候钢板材质，可适应地铁车辆运行中面临的潮湿、多尘等复杂工况，延长结构的服役寿命。设计过程中针对不同工况下的载荷分布做了受力仿真验证，对横梁厚度、加强筋折弯角度、连接孔位排布做了多轮优化，在保证整体承载强度满足设计要求的前提下，尽可能削减非受力区域的板材厚度，实现结构轻量化，降低车体自重带来的能耗压力。侧边预留的穿线孔位可方便挂载设备的线缆排布，避免线缆与结构锐边接触出现磨损，提升布线的规整性与安全性。
