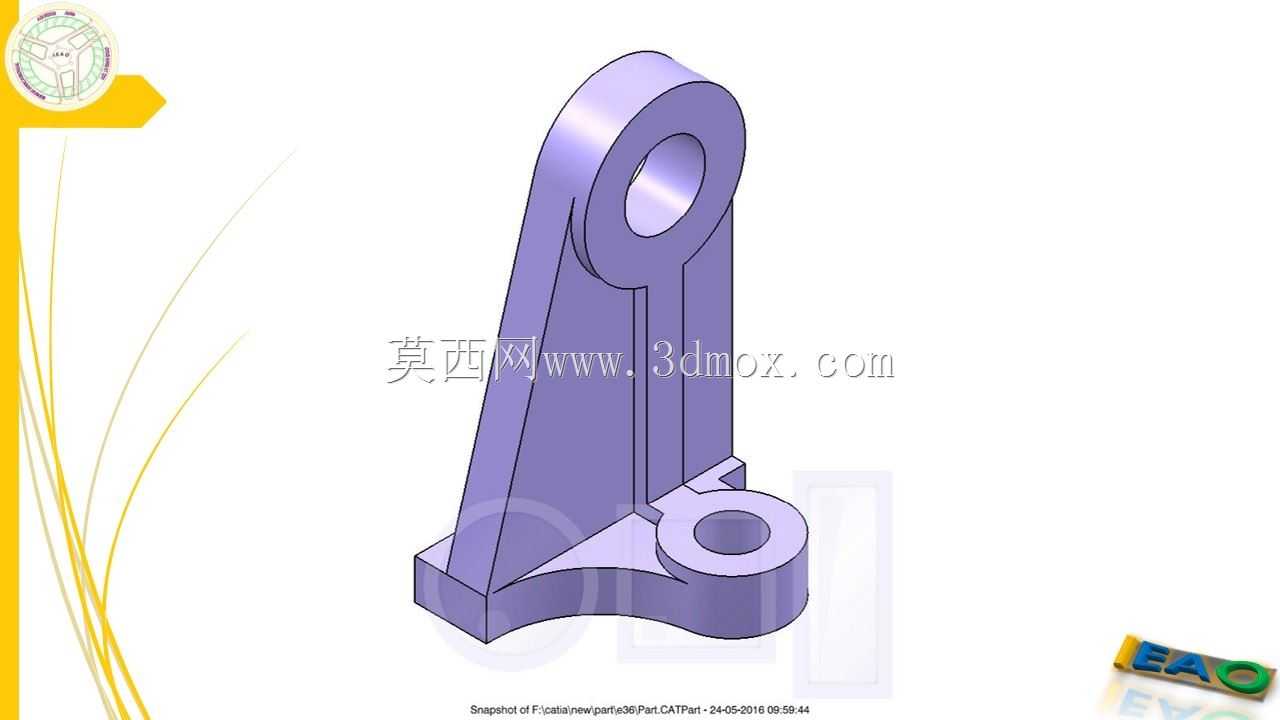

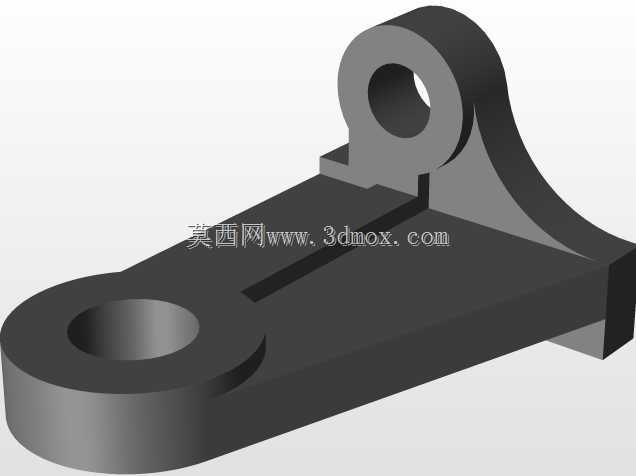

这类双孔铰接支撑支座多应用在轻工输送线、小型自动化工装的摆臂联动结构中,作为摆臂与机架基体的连接承载件,承担铰接转动过程中的径向载荷与小幅轴向窜动限位,上部的大孔径铰接位用于连接摆臂驱动端的销轴,下部的小孔径铰接位多配套连杆或者气弹簧杆端,实现摆臂的定角度往复摆动动作,底部的安装基面直接贴合在设备的安装横梁或者型材安装面上,通过底部预留的安装孔位完成锁附固定。从结构设计逻辑来看,立板采用变截面的梯形过渡形态,从底部安装面向上逐步收窄,既保证了上部铰接孔位的支撑刚度,又尽可能削减了零件整体重量,立板背部设置的加强筋沿着上下两个铰接孔的中心连线方向布置,刚好对应零件受载时的应力传递路径,能有效抵消摆臂动作时对立板产生的弯曲力矩,避免长期交变载荷下立板出现疲劳变形。两个铰接孔的同轴度、孔端面与安装基面的垂直度是这类零件加工时的核心管控指标,上部铰接孔的孔壁厚度根据常规工况下的销轴剪切力核算留足安全余量,孔端做了小倒角处理,既方便销轴装配导入,也能去除加工毛刺避免装配时刮伤销轴表面的润滑层。下部铰接孔的凸台高度略高于立板表面,保证连杆装配时不会与立板平面发生摩擦干涉,转动过程中无卡滞。底部安装面的轮廓做了圆弧切边处理,在安装到型材槽面时可以避开型材的圆角过渡区,保证安装面完全贴合无间隙,不会出现锁附后零件翘曲的问题。实际选型适配时,需要注意上部铰接孔的中心高要匹配对应摆臂的转动半径,避免摆臂摆动到极限位置时与周边结构发生碰撞,两个铰接孔的中心距要匹配配套连杆的安装孔距,保证连杆运动过程中无死点,安装基面的孔位间距要对应安装基体上的预留孔位,减少现场二次加工的工作量。这类零件的结构没有冗余设计,所有的几何特征都服务于承载与装配需求,没有多余的装饰性结构,非常适合采用铸造成型后做孔位精加工的工艺路线,批量生产时成本可控,同时能满足长期往复运动下的强度与寿命要求,在各类小型摆动机构中都能看到同类结构的应用。
