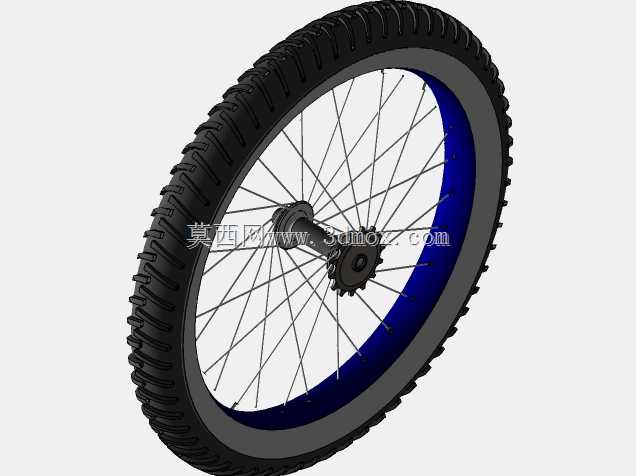

自行车后轮结构三维设计模型

日常通勤、运动骑行场景下的自行车后轮，是整车承载与动力传递的核心行走部件，区别于前轮仅承担转向与承载的功能，后轮需要承接来自飞轮端的踩踏扭矩，同时兼顾骑行过程中的径向载荷、侧向过弯载荷以及颠簸路面的冲击载荷，设计过程中需要平衡结构强度、转动惯量与装配兼容性。这款后轮的设计围绕常规城市通勤车、入门运动自行车的使用需求展开，轮圈采用常规双层圈结构，圈体侧壁预留标准刹车边安装位，可兼容钳形刹、抱刹等常见制动结构，轮圈内侧的辐条孔采用等距均布设计，孔位角度匹配辐条帽的安装倾角，避免辐条安装后出现剪切应力集中的问题。辐条采用常规等径圆辐条布局，采用交叉编法，从花鼓法兰盘延伸至轮圈孔位，编法上兼顾驱动侧的扭矩传递刚性与非驱动侧的张力平衡，驱动侧辐条张力略高于非驱动侧，抵消飞轮安装后带来的花鼓轴向偏距，保证轮组组装完成后的端面圆跳动、径向圆跳动控制在合理范围内。花鼓部分的设计预留标准塔基安装位，可兼容常规卡式飞轮的安装尺寸，花鼓轴心采用标准快拆或实心轴安装规格，两端轴挡位置匹配车架后叉的开档尺寸，可直接适配绝大多数常规自行车的后叉安装位，不需要额外改动车架结构。设计过程中优先考虑了实际装配的工艺性，轮圈、辐条、花鼓、胎垫的安装位都预留了合理的装配公差，避免出现过盈量过大导致组装困难，或者间隙过大导致轮组晃动的问题。轮胎安装位的轮圈钩边尺寸符合常规民用自行车轮胎的安装标准，可适配不同宽度的城市胎、半光胎，满足不同路面的骑行需求。结构上针对日常使用中常见的重载、冲击场景做了局部加强，花鼓法兰盘位置做了圆角过渡，避免辐条拉扯过程中出现应力断裂，轮圈的刹车边位置做了加厚处理，延长制动磨损后的使用寿命。整个轮组的安装边界完全参考通用自行车后叉的标准尺寸，轴心到后叉安装面的距离、飞轮安装位的避让空间都做了精准校核，装配后不会出现与车架、变速组件的干涉问题，可直接用于整车装配的结构验证、配件选型参考，也可用于自行车维修教学、结构原理演示的三维素材。
