间歇传动用槽轮式日内瓦机构

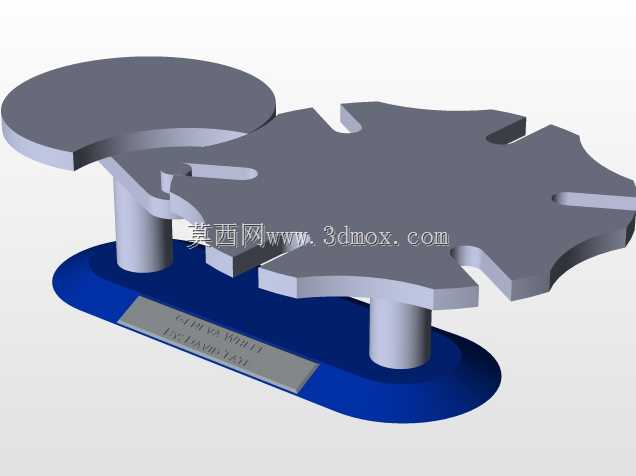

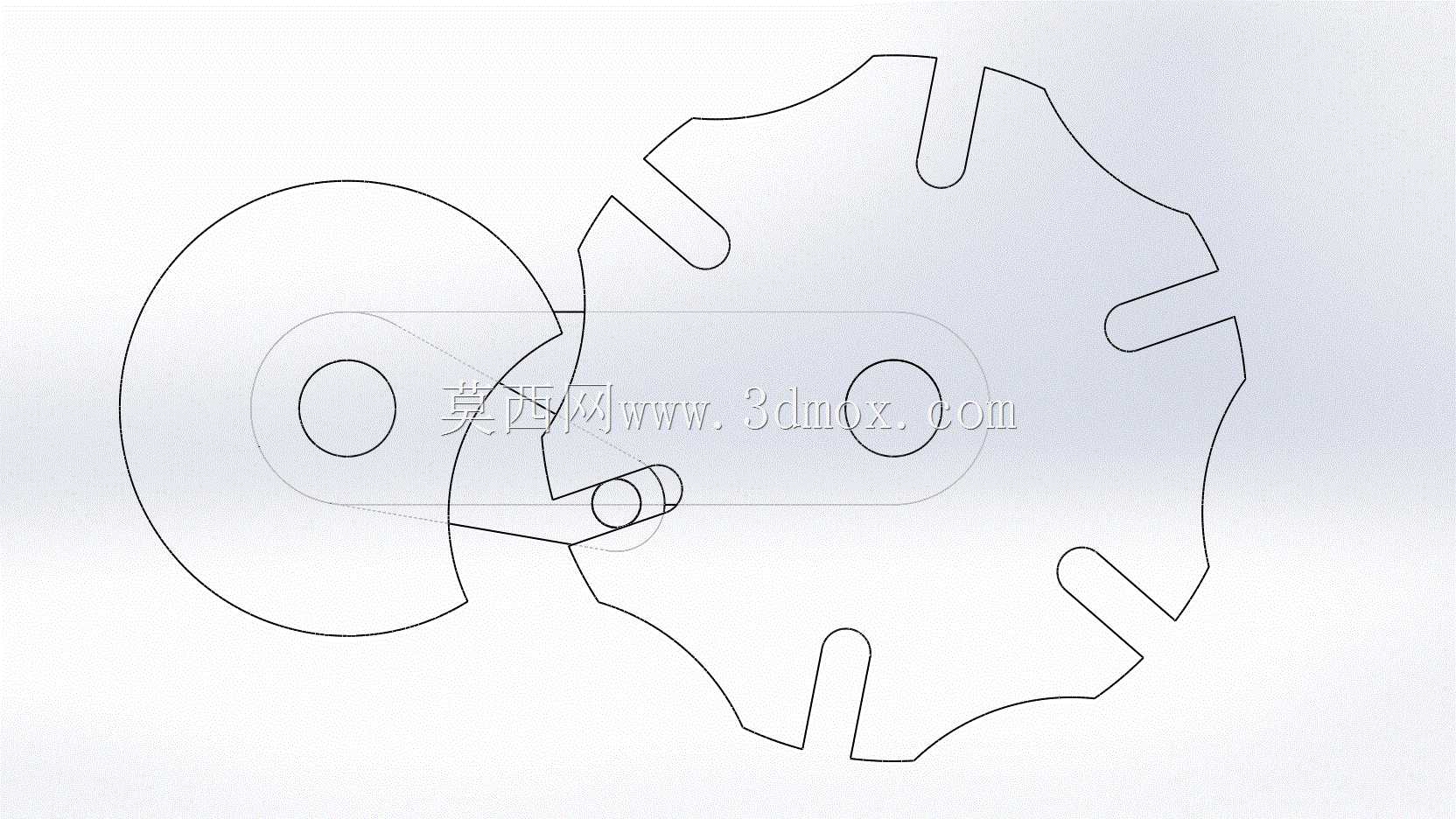

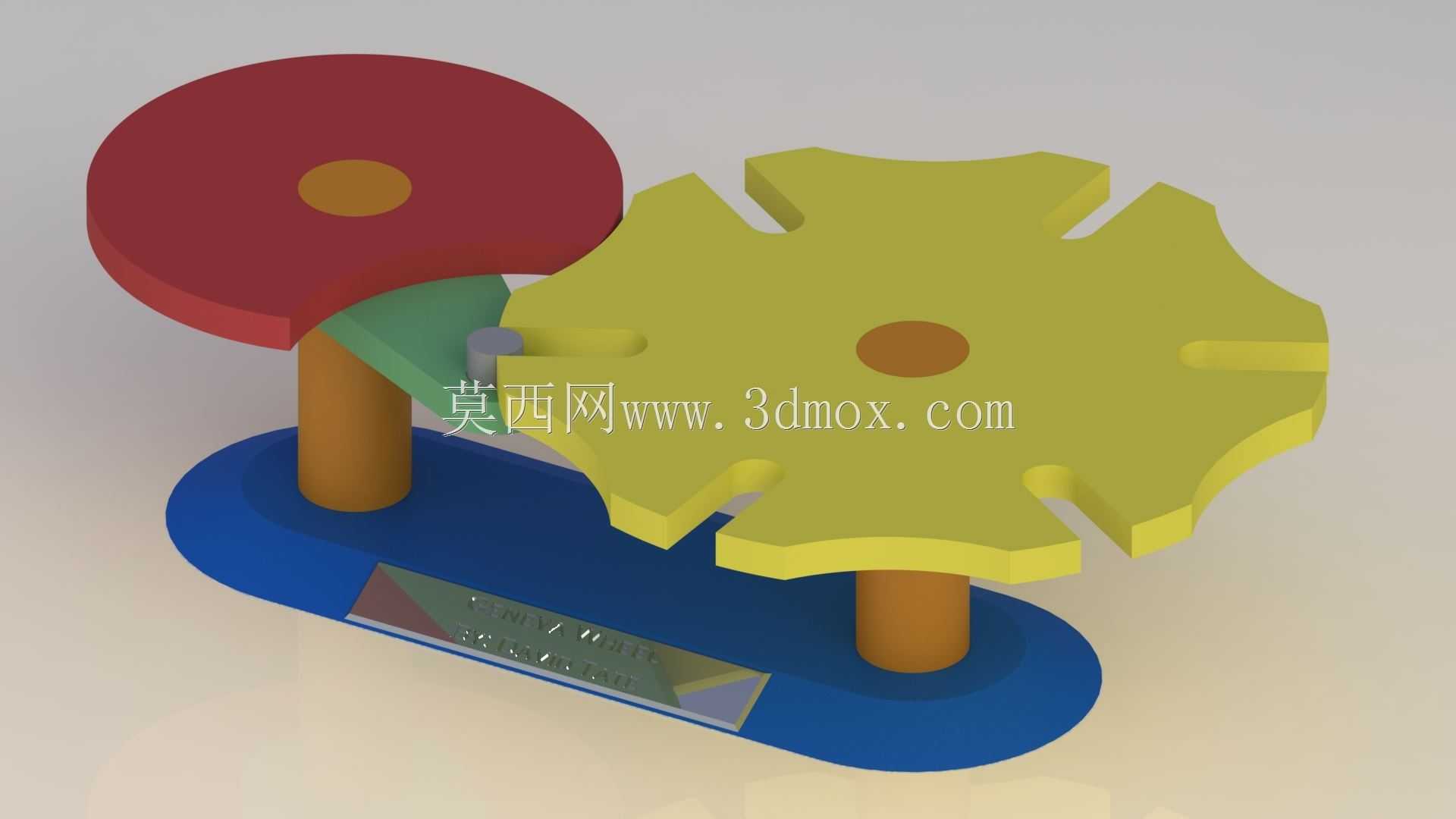

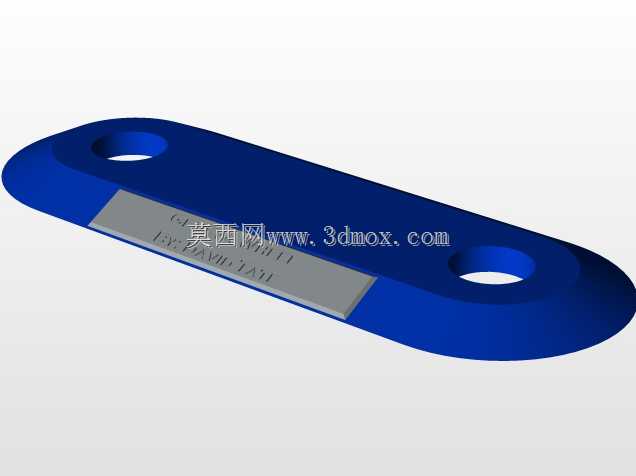

在多工位自动化装配、轻工包装送料、仪表机床转位进给这类需要把连续回转动作拆解为固定角度步进动作的场景里，日内瓦槽轮机构是应用极广的间歇传动方案，这套模型还原的是最经典的外啮合单销槽轮传动结构，完全贴合实际工程应用的设计逻辑。从安装边界来看，整套机构的支撑底座采用椭圆平板式结构，两个回转副的中心距严格按照槽轮槽数对应的传动角约束设定，主动轮侧的立柱高度匹配拨盘的安装定位面，从动槽轮侧的立柱轴径与槽轮中心孔采用间隙配合公差预留，底座上预留的安装沉孔可直接适配M4规格的紧固件，能直接固定在设备的安装基板上，不需要额外做转接支架。设计过程中首先要确定的是槽轮的槽数，这套模型采用6槽结构，对应主动拨盘每转一圈，槽轮完成60度的步进转动，每次转位过程中拨盘上的圆柱销完全嵌入槽轮的径向槽内，带动槽轮转过对应分度角，当圆柱销脱离径向槽后，拨盘上的锁止弧会和槽轮外缘的凹弧完全贴合，避免槽轮在停歇阶段出现窜动，保证工位定位的稳定性。功能特性上，这套结构没有复杂的电控元件，纯机械结构就能实现精准的间歇传动，传动过程中冲击小，转位平稳，相比棘轮机构，槽轮机构的传动噪音更低，定位精度更高，适合中高速的间歇送料场景。设计时需要重点关注拨盘锁止弧的起始和终止位置，必须保证圆柱销即将进入径向槽时，锁止弧刚好脱离槽轮的凹弧，避免出现运动干涉；同时圆柱销的直径要和径向槽的宽度做匹配，既要保证传动时无间隙，又要避免装配时出现卡滞。两个回转部件的中心高保持一致，保证拨盘和槽轮的传动面处于同一平面，避免出现偏载磨损。实际应用中，这类结构常被用在多工位转盘式设备上，比如灯泡装配机的工位转台、软包装设备的送膜步进机构、印刷设备的进纸分度单元，只需要搭配普通的定速电机就能实现固定节拍的间歇动作，不需要复杂的伺服控制程序，设备维护成本极低，在中小载荷的间歇传动场景下，可靠性远高于电控步进方案。建模过程中所有配合面都预留了实际加工需要的公差带，轴和孔的配合、锁止弧的贴合间隙都按照机械设计手册的推荐值设定，完全可以直接作为非标设备设计的参考结构，直接调整槽数、中心距等参数就能适配不同的工位分度需求。
