两种表面处理圆柱螺旋压缩弹簧结构

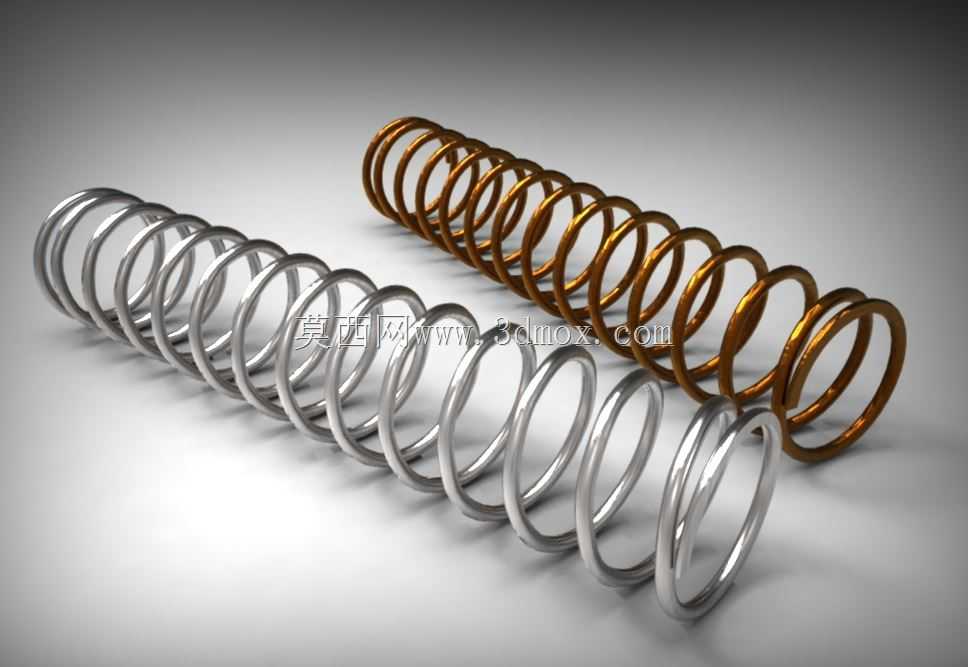

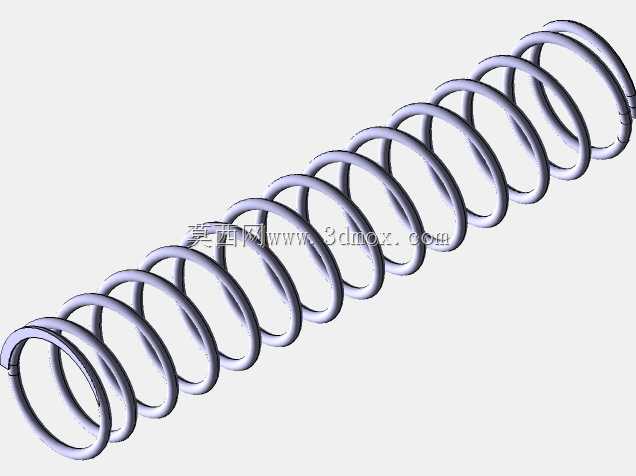

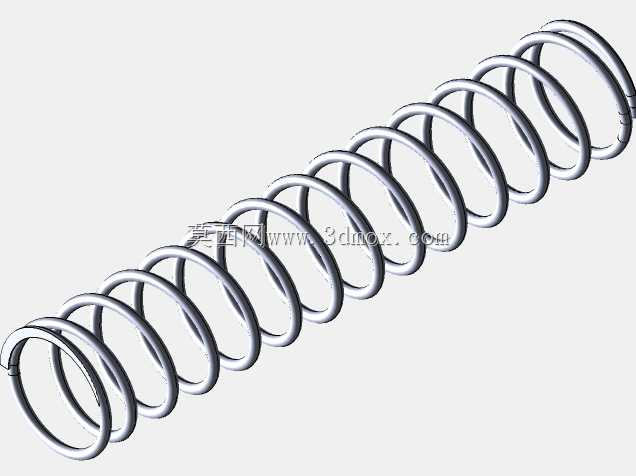

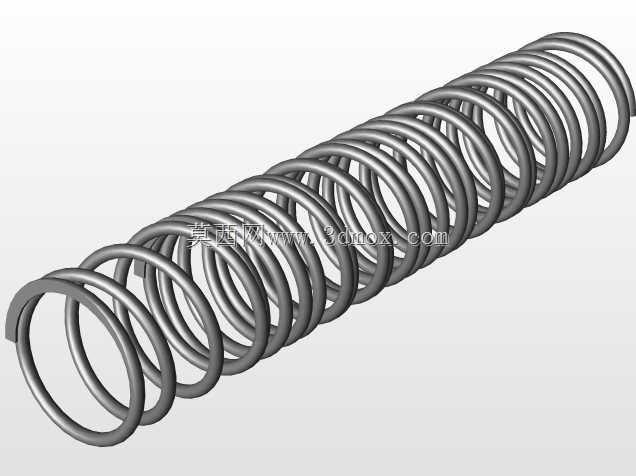

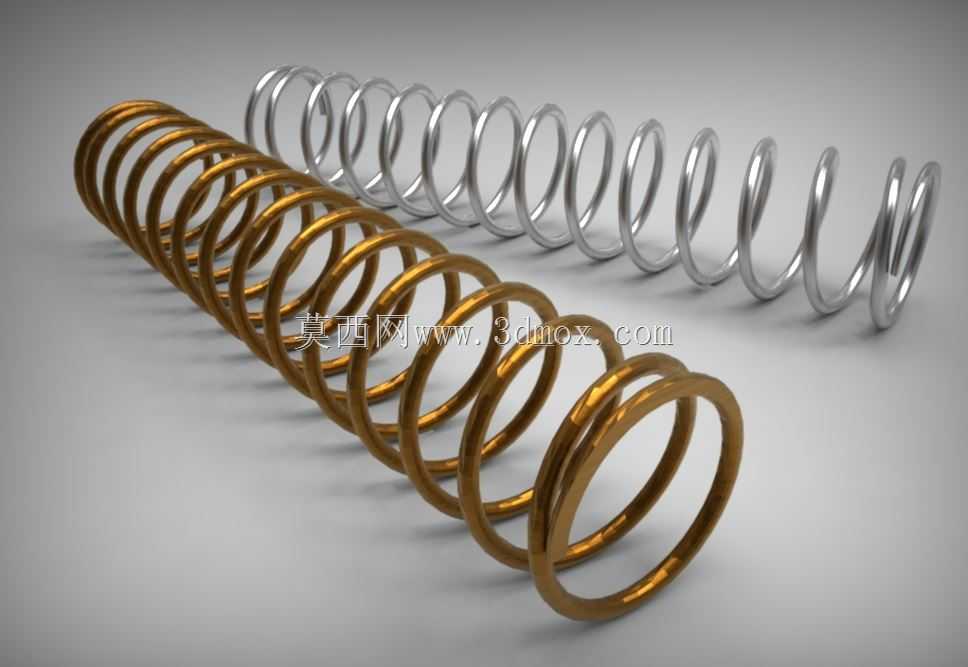

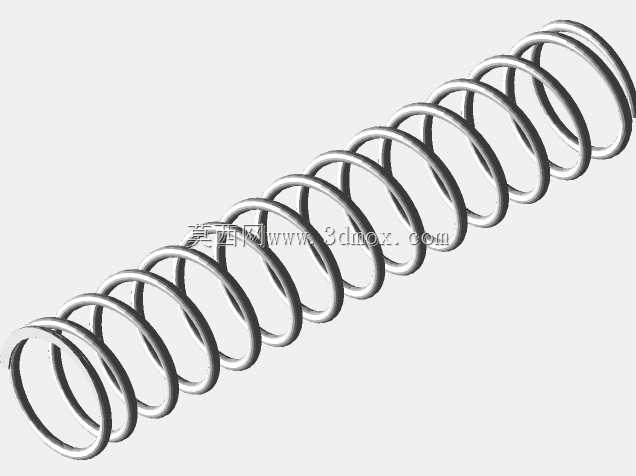

日常做设备结构选型时，圆柱螺旋压缩弹簧是绕不开的基础弹性元件，这次呈现的两款弹簧分别做了不锈钢原色与阳极氧化表面处理，适配不同工况的使用需求。先从安装边界说起，两款弹簧均采用等节距圆柱螺旋结构，两端做了并圈磨平处理，磨平角度不小于270度，安装时端面贴合度能控制在0.1mm以内，不会出现安装偏载导致的弹力不均问题，适配的安装孔直径需要比弹簧外径大0.5-1mm，配套的芯轴直径要比弹簧内径小0.3-0.8mm，预留出弹簧受压变形时的径向膨胀空间，避免工作过程中出现卡滞、磨损的问题。从功能特性来看，不锈钢原色款采用304不锈钢线材冷卷成型，无额外表面涂层，表面粗糙度能达到Ra1.6，适合在食品加工、医疗设备、普通户外工况下使用，耐常规大气腐蚀，无涂层脱落风险，弹力衰减率在长期压缩10万次后不超过5%；阳极氧化款是在弹簧基体表面做了硬质阳极氧化处理，表面硬度能达到HV400以上，耐磨性能比普通不锈钢弹簧提升3倍以上，同时氧化层自带的着色效果能在设备装配时做快速区分，避免不同刚度的弹簧混装，适合在自动化设备的往复运动机构、模具顶出机构、阀门启闭机构这类高频往复运动的场景使用。设计这类弹簧的时候，首先要根据使用场景的预压力、工作行程、极限压缩量来计算线径、中径、有效圈数，线径的选择要兼顾刚度要求与疲劳寿命，有效圈数一般控制在3-10圈之间，圈数过少会导致刚度非线性明显，圈数过多则容易出现受压失稳的问题；节距的设置要保证弹簧在极限压缩状态下，圈与圈之间保留0.1d以上的间隙，避免并圈冲击带来的噪音与寿命损耗。实际应用中，这类弹簧常被用在自动化生产线的缓冲工位、各类机电产品的按键复位结构、管道阀门的密封预紧结构、交通工具的减震辅助结构里，选型时除了刚度参数，还要重点核对自由长度、压缩至工作长度时的弹力值，以及安装空间的径向、轴向尺寸，避免出现装配干涉或者弹力不匹配导致的机构失效问题。做三维建模的时候，螺旋扫描的路径要严格匹配螺旋升角，两端并圈部分的节距要逐步过渡到贴合状态，磨平端面的切除特征要保证端面与弹簧轴线垂直，还原真实零件的加工特征，方便后续做装配干涉检查与运动仿真。
