多孔槽式金属安装定位连接板结构

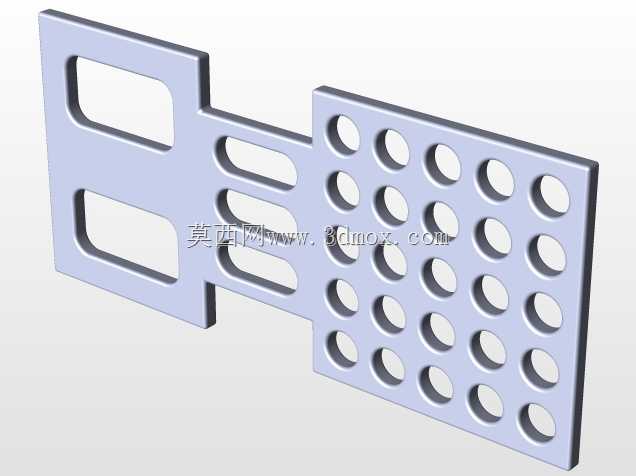

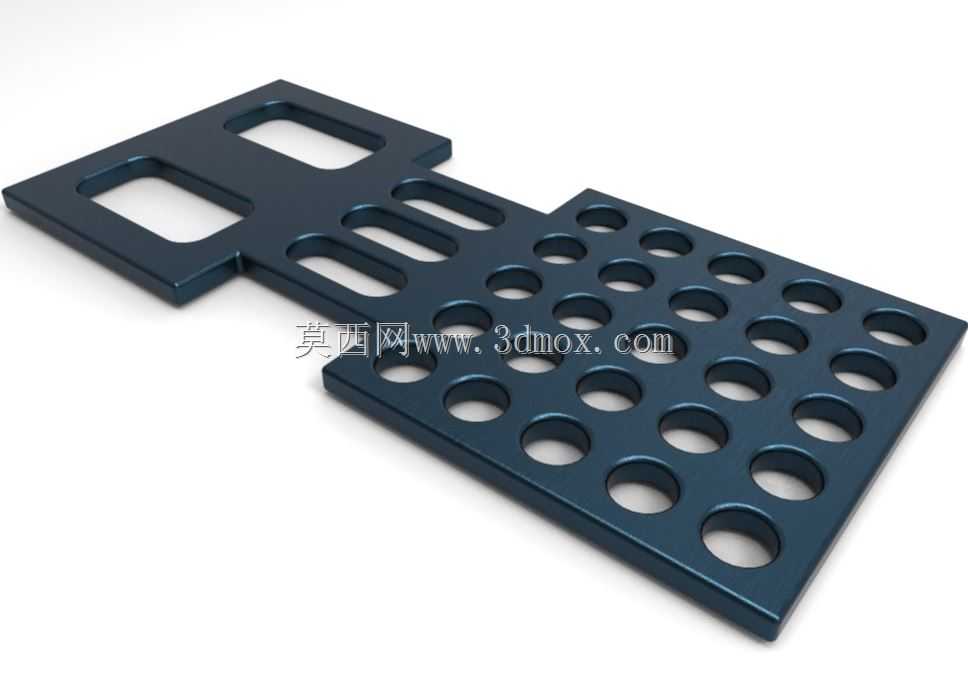

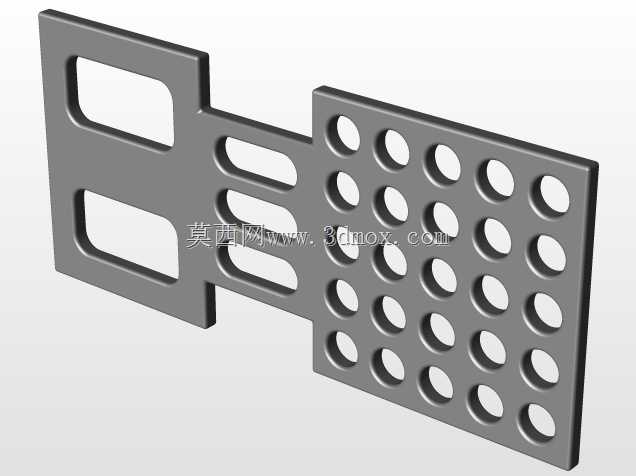

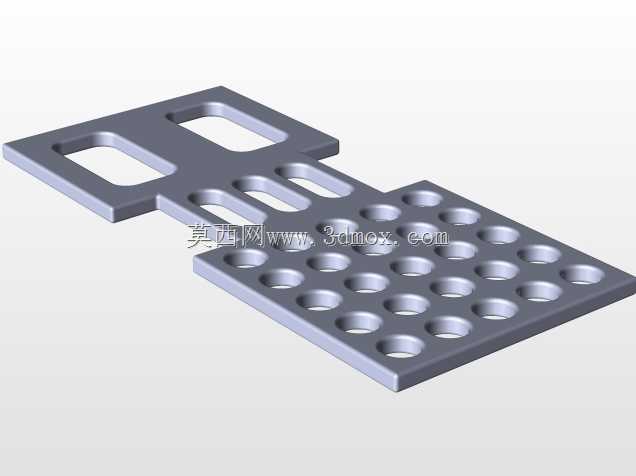

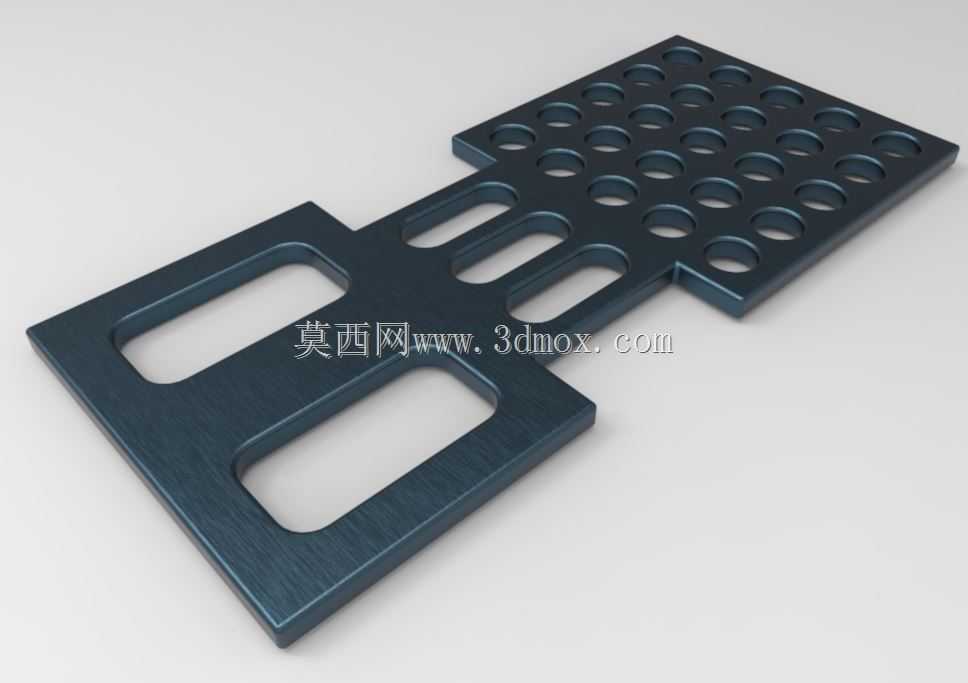

　　这款多孔槽式金属安装定位连接板，在工业装配场景中主要承担部件定位、载荷分散以及多组件衔接的功能，常见于自动化生产线的工位治具、检测设备的载台固定、小型机架的层板连接等场景，能够在紧凑的安装空间内实现多方向的位置微调与多点位固定，避免单孔连接带来的应力集中问题。从结构设计来看，板件整体采用一体化铣削成型的金属基材，表面做了哑光氧化处理，既提升了基材的防锈耐磨性能，也能减少装配过程中的反光干扰，方便操作人员对位校准。板体分为两个功能区域，一侧是密集阵列的圆形通孔区域，孔位采用等间距矩阵排布，孔边做了0.2mm的倒角处理，既可以穿装标准螺栓实现与其他构件的刚性固定，也能作为定位销的基准孔使用，

　　相邻孔位的中心距严格匹配通用工业铝型材的槽口间距，不需要额外打孔就能直接适配常规的型材安装体系，大幅降低现场改制的工作量。另一侧是三个平行排布的长圆形腰型槽，槽的长度方向统一沿板件的短轴方向延伸，槽宽与圆形通孔的直径保持一致，这部分结构主要用于安装位置的微调补偿，当对接部件的安装孔位存在加工公差，或者需要在装配后调整部件的相对位置时，只需要松开腰型槽内的紧固件，就能沿槽长方向滑动调整，调整到位后再锁紧螺栓即可，不需要重新扩孔或者加工新的安装位，能有效提升装配调试的效率。在外形尺寸与安装边界方面，板件的整体厚度根据承载需求做了匹配设计，常规工况下选用6mm厚度的板材即可满足15kg以内的静态载荷承载要求，如果用于振动工况的设备连接，

　　可以选用10mm厚度的版本提升结构刚性。板件的所有外边缘都做了R1的圆角处理，避免锐边划伤操作人员或者划破线缆表皮，圆形孔与腰型槽的位置精度控制在±0.05mm以内，能够满足精密装配的定位精度要求。安装时需要注意，圆形孔区域的固定螺栓建议采用弹垫加平垫的组合防松，腰型槽区域的紧固件需要搭配加厚平垫，增大与板件的接触面积，避免锁紧时压伤槽边导致板面变形。在实际使用场景中，这类板件经常被用来固定光电传感器、小型气缸、导轨滑块等标准工业部件，通过不同孔位的组合搭配，可以适配多种不同安装孔距的部件，不需要为每一种部件单独设计定制连接板，能够减少非标零件的种类，降低备件库存的压力。设计过程中，孔位排布特意避开了板件的应力集中区域，

　　腰型槽的两端做了半圆过渡，避免槽端出现应力裂纹，板件的平面度控制在0.1mm以内，保证安装后部件的贴合度，不会出现安装倾斜导致的部件运行卡滞问题。针对有绝缘需求的使用场景，还可以在板件表面做硬质阳极氧化或者喷涂绝缘涂层，孔位内加装绝缘衬套，就能满足电气设备的安装绝缘要求，不需要额外更换绝缘材质的板材，兼顾结构强度与绝缘性能。
