凹凸互嵌式金属定位连接块结构

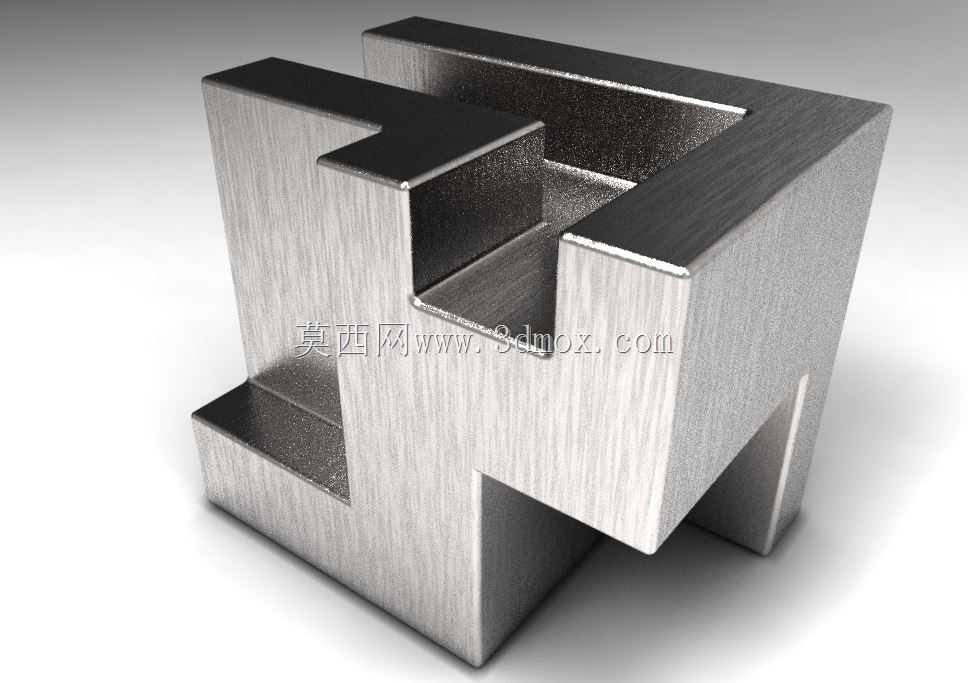

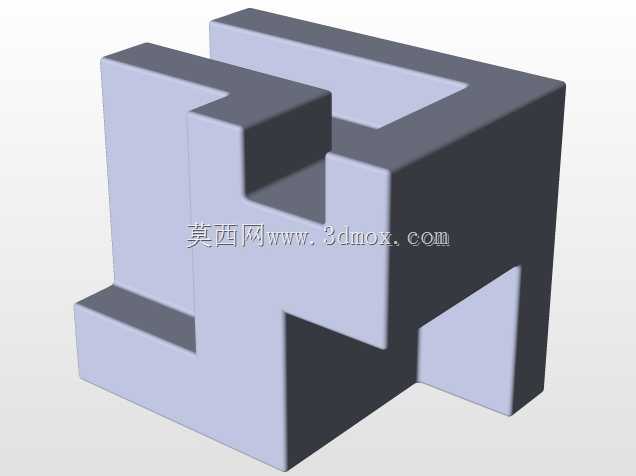

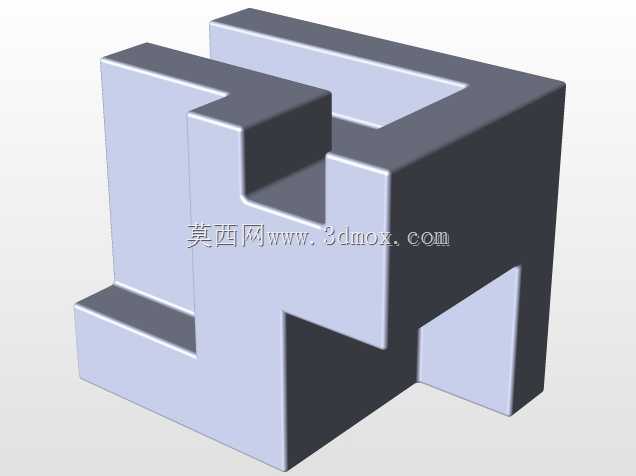

　　这类凹凸互嵌式金属构件，在工装夹具定位、模块化装配工位、非标设备机架拼接场景中应用十分广泛，区别于普通的平板连接块，其自带的凹凸卡位结构不需要额外加装定位销，就能在装配时快速实现相邻构件的对位，大幅减少现场装配时的调校时间。从结构设计逻辑来看，构件采用一体化实心金属切削成型，主体为直角块状基座，三个方向延伸出的凸台与内凹卡槽尺寸完全匹配，相邻同规格构件可以沿X、Y两个轴向实现无间隙嵌合，拼接后整体形成连续的刚性框架结构，不会出现普通螺栓连接长期受载后产生的位移偏移问题。设计时特意将所有凸台的棱边做了微小的倒角处理，既避免装配时锐边划伤操作人员，也能在嵌合过程中起到导向作用，不需要严格对准就能顺利滑入卡槽完成拼接，

　　适配车间现场快速拆装的使用需求。构件的安装边界设计充分考虑了标准工业铝型材的装配尺寸，基座底部预留的沉孔位置与40系列、50系列铝型材的槽口间距完全对应，可以直接通过T型螺栓固定在型材框架上，不需要额外加工转接板。凸台与凹槽的配合公差选用H7/g6间隙配合，既保证拼接时的顺畅度，又能将配合间隙控制在0.02mm以内，满足工装定位所需的精度要求，在自动化生产线的工位挡停、物料托盘定位、检测工装基准搭建场景中，这种结构的构件比单独加工的定位块拼接效率提升40%以上，后期维护更换时也不需要整体拆卸框架，只需要拔出损坏的单块构件替换即可。从受力角度分析，构件的直角转折处做了R3的内圆角过渡，避免应力集中导致的受力断裂，

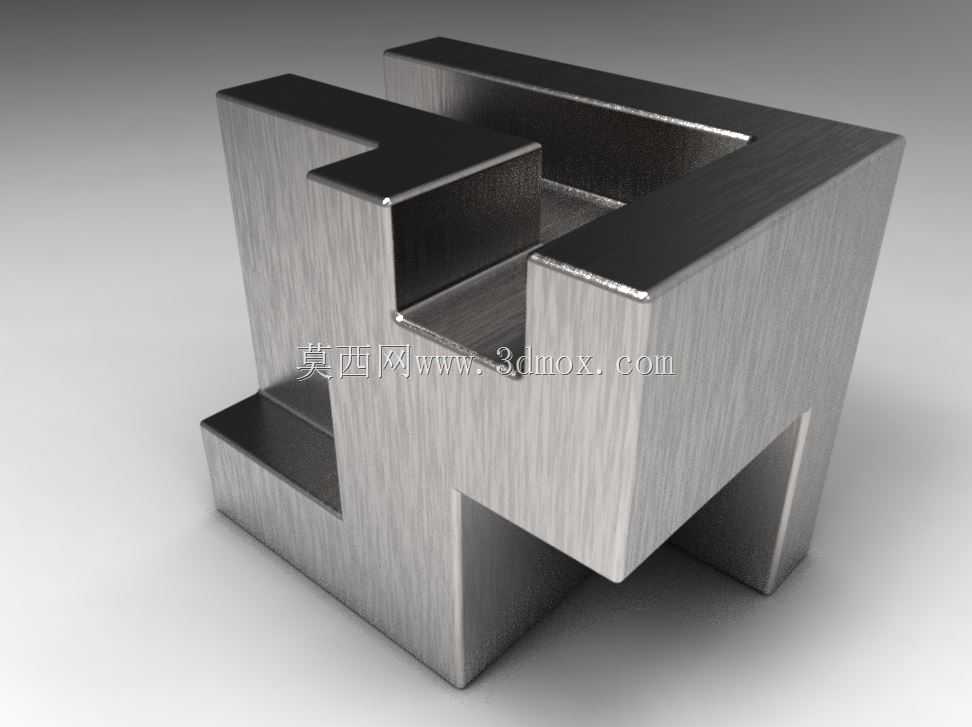

　　整体采用拉丝金属表面处理，既提升了表面耐磨性能，也能在车间多油污、多粉尘的环境下减少污渍附着，日常清理只需要擦拭表面即可。这类构件在实际使用中，通常会根据工位的承载需求选择不同的材质，轻载定位场景可以选用6061铝合金加工，重量轻拆装方便，重载挡停场景则选用45号钢调质处理后表面镀硬铬，耐磨性能可以满足百万次以上的卡位摩擦损耗。设计过程中特意规避了薄壁结构，所有壁厚均不小于8mm，即使受到意外撞击也不会出现变形，保证长期使用的定位精度稳定性，卡槽的深度设计为凸台高度的三分之二，嵌合后接触面积足够大，受侧向力时不会出现脱开问题，不需要额外加装锁止件就能实现可靠连接。在模块化装配线的搭建中，这类互嵌构件可以根据工位长度需求自由拼接组合，不需要针对不同线体长度单独定制加工构件，大幅降低非标设备的设计加工成本，也方便后期产线调整时快速重构框架结构，减少产线改造的停机时间。
