工业车间200kg载重平板手推车结构设计

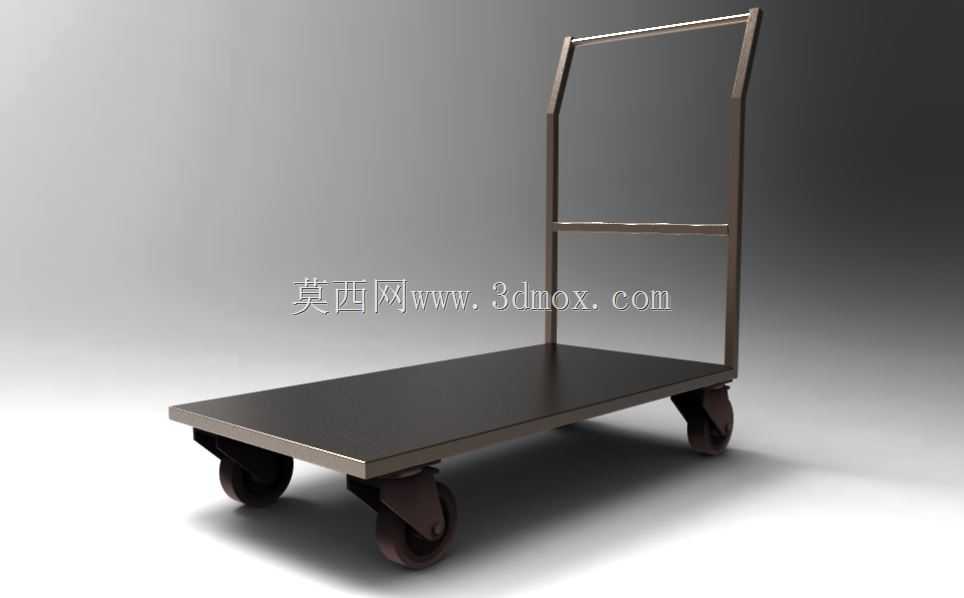

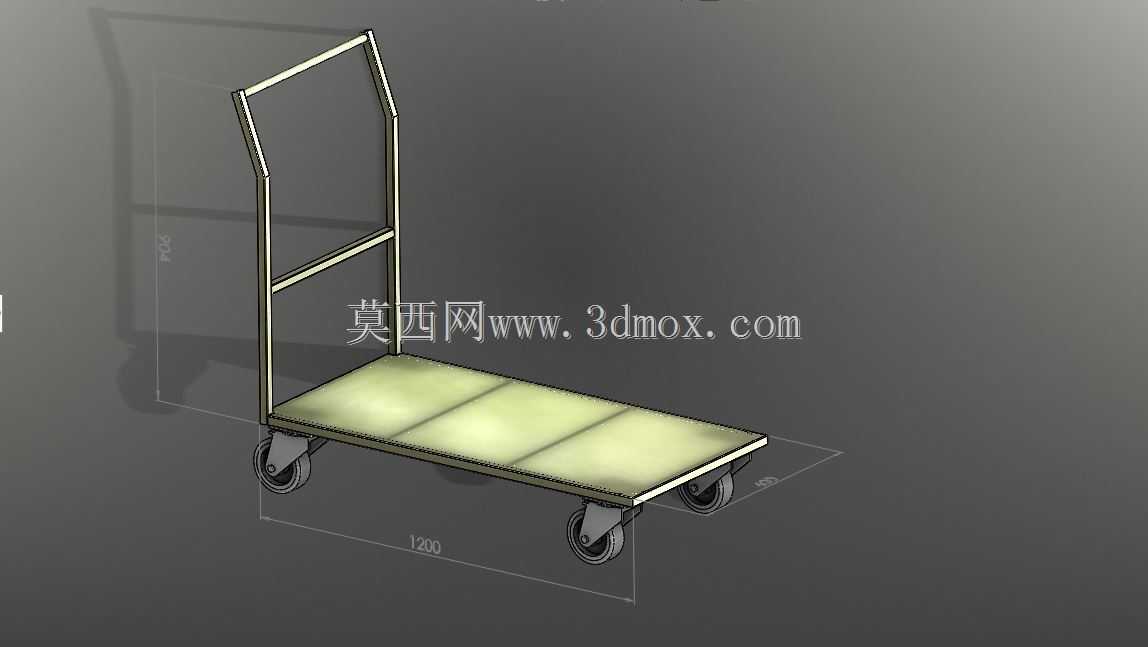

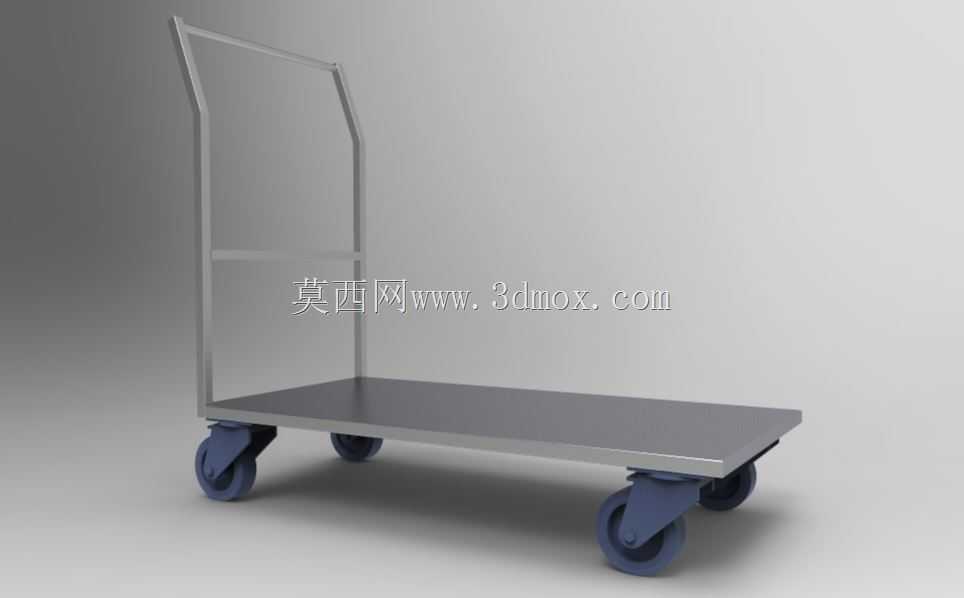

　　操作人员在装卸工件时不会被凸起的边缘磕碰。台面离地高度设置为600mm，这个高度匹配多数操作人员的腰部发力区间，在搬抬中等重量工件时，不需要过度弯腰或者抬手，能够降低长期搬运作业带来的腰部劳损风险，同时这个离地高度也适配多数标准仓储货架的底层取放高度，和工位操作台的台面高度差控制在150mm以内，方便物料在推车和工位之间的平移转运，减少抬升作业的发力强度。推车的扶手采用单立柱加横向握杆的结构设计，扶手整体从台面后侧向上延伸，总高度距离地面1100mm，刚好适配成年操作人员自然站立时的手部握持高度，推行时手臂可以保持自然弯曲的放松姿态，不需要刻意抬臂或者俯身。扶手中部设置了一道横向加强杆，一方面可以提升扶手立柱的抗扭刚度，在离散制造车间的物料转运环节，这类平板手推车是衔接工序间物料流转、仓储到工位配送的核心辅助载具，尤其在机械加工、装配车间、仓储物流区域，承担着半成品、工装夹具、包装物料的短距离转运任务，相比叉车具备转向灵活、无需持证操作、占用通道宽度小的优势，适合1.2米至1.8米宽度的车间主通道、工位旁狭窄过道内使用，不会对周边工位的操作人员、在制工件造成通行干扰。这款手推车的承载台面采用1200mm×900mm的矩形平整钢板设计，台面边缘做了小半径折边处理，既可以提升台面整体的抗弯刚度，避免满载时台面中部出现下凹变形，也能防止放置在台面上的工件、物料箱在推行过程中从侧边滑落，折边高度控制在20mm以内，不会对物料的上下搬运造成阻碍，

　　避免推行转向时扶手出现侧向晃动，另一方面也可以作为临时的挂点，悬挂小型工具袋、标识牌等随身作业物品。扶手和台面的连接位置采用满焊固定，焊接位置做了打磨圆角处理，避免应力集中导致长期受力后焊缝开裂，同时也不会有尖锐边角划伤操作人员。行走轮组采用四个万向脚轮的配置，脚轮安装位置距离台面边缘预留了50mm的安全距离，避免推行过程中脚轮碰撞到通道旁的设备基座、墙面。脚轮的轮面采用高弹性聚氨酯材质，相比硬质尼龙轮，在车间环氧地坪、水泥地面上推行时的震动更小，不会因为地面微小凸起产生过大的颠簸，防止台面上放置的精密加工件因为震动出现磕碰划伤，同时聚氨酯轮的滚动阻力更小，满载状态下单人即可轻松推行转向。脚轮的支架采用加厚冲压钢板制成，

　　转向轴承采用密封式深沟球结构，能够抵御车间内的切削液、粉尘侵入，延长轮组的维护周期，单轮额定载重不低于60kg，四个轮组的总安全载重冗余达到20%以上，确保200kg额定载重下长期使用不会出现轮架变形、轴承卡滞的问题。在结构设计的细节上，台面下方的承载框架采用矩形钢管焊接成网格状支撑结构，主承重梁沿推车长度方向布置，副梁沿宽度方向均匀排布，间距控制在300mm以内，确保台面钢板在满载时的局部变形量不超过2mm，不会因为局部受力过大出现钢板凹陷。所有钢结构件表面都做了喷塑处理，涂层厚度控制在60μm至80μm之间，能够抵御车间内常见的油污、弱切削液腐蚀，日常清理时只需要用抹布擦拭即可去除表面污渍，不会出现涂层脱落、基材生锈的问题。

　　这款推车的整体外轮廓尺寸控制在1250mm×950mm×1100mm以内，在车间通道内转向时的最小转弯半径仅为800mm，能够在狭窄的设备间隙、货架通道内灵活调头，不需要额外预留过大的转向空间。在实际使用场景中，这款推车既可以用于机加工车间内毛坯件、成品件的工序转运，也可以用于装配线上的零部件配送，还可以在仓储区域用于整箱物料的短距离移位，搭配不同的物料限位附件，还可以实现桶装物料、杆状工件的稳定转运，适用场景覆盖了制造车间内绝大多数的短距离物料搬运需求。设计过程中充分考虑了人机工程学要求，从扶手高度、台面高度到轮组配置，都围绕降低操作人员劳动强度、提升转运效率的核心目标，没有多余的装饰性结构，所有结构设计都服务于承载、推行、耐用的核心功能，整体结构简单可靠，日常维护只需要定期检查脚轮轴承的润滑状态、焊缝连接情况即可，不需要复杂的保养流程，适合在各类工业生产场景中长期高频使用。
