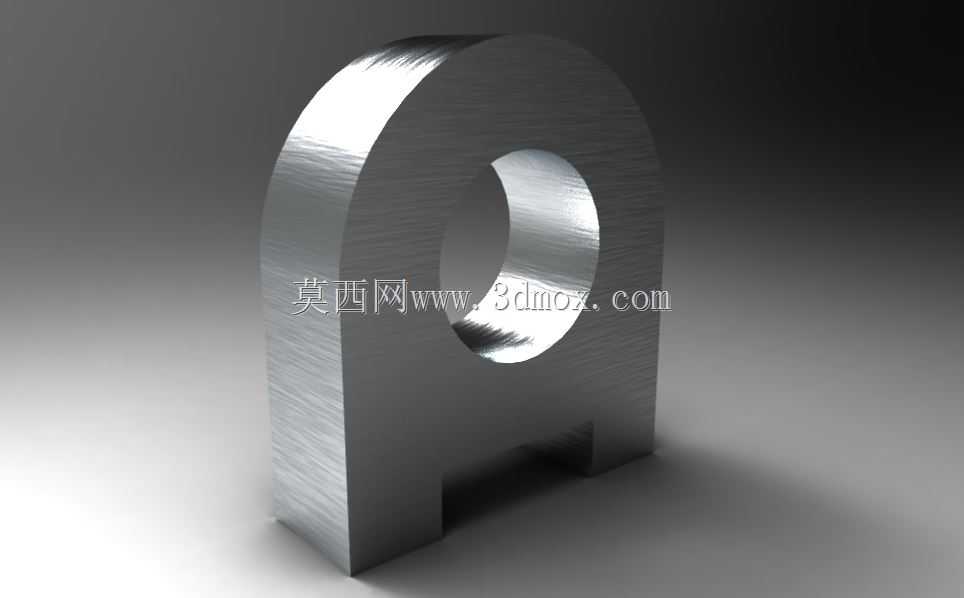

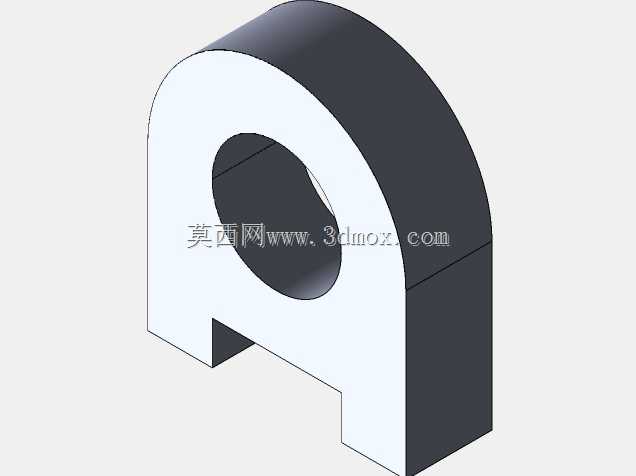

U型带孔连接吊耳结构设计实例

　　这类U型带孔吊耳结构，在各类工业设备的吊装、构件铰接连接场景中应用十分广泛，从小型工装夹具的挂装点位，到中型输送设备的张紧端连接，再到部分户外机架的辅助吊装点位，都能见到这类结构的身影。不同于常规焊接式吊耳，这种一体加工成型的U型结构，在受力时能将载荷均匀分散到两侧立壁与底部承托段，避免了焊接位置的应力集中缺陷，在交变载荷工况下的疲劳寿命表现更稳定。

　　从功能特性来看，该结构中间的通孔用于穿装销轴或者连接螺栓，可实现与相邻构件的铰接配合，允许连接端存在小角度的摆动余量，适配设备运行过程中的微小位移补偿需求；U型的开口槽结构则可以直接卡入对应厚度的连接板件，不需要额外的避让空间，安装时只需对准孔位穿入紧固件即可完成装配，大幅降低现场安装的对位难度。两侧的立壁厚度经过等强度校核，在保证通孔处承压面积足够的前提下，尽可能减少了不必要的材料冗余，底部的平直段可以与安装基面完全贴合，当作为承重支撑件使用时，能有效降低接触面的压应力，避免长期承重出现基面凹陷变形的问题。

　　设计这类构件时，首先要明确实际工况下的额定载荷方向：如果是主要承受垂直方向的吊装拉力，需要重点校核通孔处的剪切强度与立壁的拉伸强度，通孔的边缘到立壁外侧的距离不能小于孔径的1.2倍，防止受拉时出现孔壁撕裂的情况；如果是承受水平方向的铰接推力，则要重点校核底部平直段的抗弯强度，U型开口的深度要匹配被连接件的厚度，预留0.2到0.5毫米的装配间隙，既保证安装顺畅，又不会因为间隙过大导致连接时出现晃动。圆弧过渡段的曲率半径不能过小，否则在淬火或者表面处理过程中容易出现应力开裂，同时圆弧与直壁的衔接位置要做平滑过渡，不能存在加工刀痕导致的应力集中点。

　　从安装边界来看，该结构的底部平直段宽度决定了安装时所需的基面最小尺寸，安装孔位（如果是作为固定件使用时底部可增设安装孔）的中心距要匹配通用型材的安装孔间距，方便直接固定在标准铝型材或者型钢机架上；中间通孔的直径要适配常用的标准销轴规格，不需要单独定制非标紧固件，降低后期维护更换的成本。结构的整体厚度要根据载荷等级选择，常规轻载工况下选用6到10毫米的板材加工即可，中载工况则可以选用12到20毫米的板材，加工时优先采用铣削一体成型工艺，避免线切割加工带来的表面粗糙度问题，影响装配精度。

　　在实际应用中，这类结构还可以根据使用场景做细节调整：如果用于户外潮湿环境，可以在表面做镀锌或者达克罗处理，提升防锈能力；如果用于频繁铰接转动的位置，可以在通孔内压装铜套或者自润滑轴承，降低销轴与孔壁的磨损，延长构件的使用寿命。需要注意的是，这类结构不能承受超出设计范围的侧向载荷，否则会导致两侧立壁出现向外张开的塑性变形，影响连接可靠性，安装时要保证相邻连接件的受力方向与吊耳的中心平面重合，避免出现偏载受力的情况。
