带挂钩式拉伸圆柱螺旋弹簧结构设计

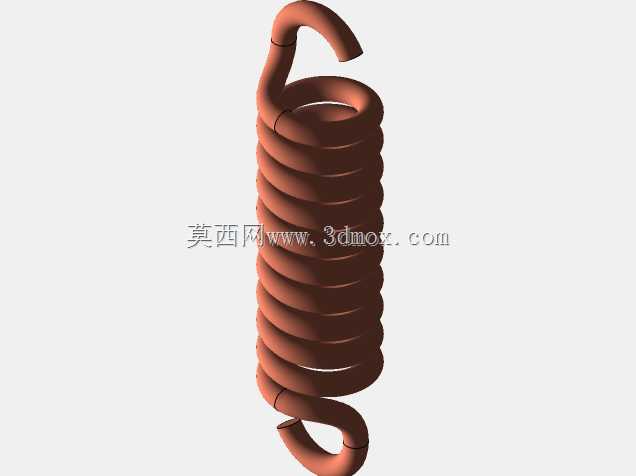

这类带端部挂钩的圆柱螺旋拉伸弹簧，在各类机械结构里的应用场景十分广泛，小到日常的五金器具、健身器材，大到工业设备的张紧机构、阀门复位结构、农机的离合组件、汽车的操控回位部件，都能见到这类零件的身影，核心作用是在承受轴向拉力的时候提供反向的复位弹力，实现构件回位、力值加载、缓冲吸震、张紧定位这类功能。从结构设计思路来看，这类拉伸弹簧和普通压缩弹簧的核心区别在于，簧圈在自由状态下是相互并紧的，没有预留圈间间隙，只有当外部拉力超过初拉力之后，簧圈才会被拉开产生形变，这样的设计可以在有限的安装长度里获得更大的拉伸行程，同时初拉力的设置可以避免零件在空载状态下出现松晃、异响的问题。两端的挂钩结构是这类弹簧的设计重点，图中采用的是半圆钩环的结构形式，这种钩型直接由弹簧末端的簧圈弯折成型，不需要额外拼接附加零件，加工工艺简单，安装的时候直接将挂钩挂入对应构件的挂孔或者挂销即可，不需要额外设计紧固件连接，装配效率很高，适合中等载荷、对安装便捷性要求高的场景。在设计这类弹簧的时候，首先要确认安装边界的尺寸约束：弹簧的外径要适配安装空间的径向尺寸，避免拉伸过程中弹簧和周边构件发生剐蹭；自由长度要匹配安装位置的初始间距，保证装配后弹簧能保持一定的初拉力，不会在设备运行振动的时候出现挂钩脱落的问题；挂钩的开口尺寸要和配套的挂销直径匹配，既要保证挂钩能顺利卡入挂销，也要避免间隙过大导致运行过程中出现冲击磨损，同时挂钩的弯折半径要符合材料的弯曲工艺要求，不能过小，防止弯折位置出现应力集中，在反复拉伸载荷下出现断裂失效。簧丝直径的选择要结合实际需要的工作载荷、允许的最大形变来计算，要保证弹簧在最大拉伸长度下的切应力在材料的许用应力范围内，避免出现塑性变形无法复位的问题；有效圈数的设置要匹配刚度要求，圈数越多弹簧刚度越小，相同拉力下的形变行程越大，设计的时候需要结合实际需要的行程、载荷曲线来调整参数。另外还要考虑使用场景的环境因素，如果是在潮湿或者有腐蚀的环境下使用，需要对应选择防锈的材料或者做表面处理，避免簧丝锈蚀影响弹力和使用寿命；如果是在高频往复拉伸的工况下，还要对弹簧做强压、喷丸处理，提升零件的疲劳强度，减少长期使用后的弹力衰减。这类弹簧的建模过程需要注意螺旋线的起始端和末端挂钩的平滑过渡，不能出现几何突变，否则后续做有限元应力分析的时候会在过渡位置出现虚假的应力集中结果，影响设计判断，同时要保证簧圈的螺旋升角和实际加工参数一致，确保三维模型和实际生产出来的零件尺寸匹配，方便后续做整机的装配干涉检查。
