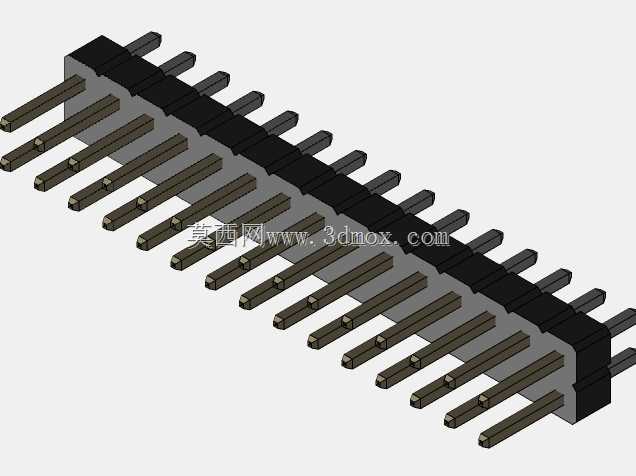

2.54mm间距双列直插排针连接器结构

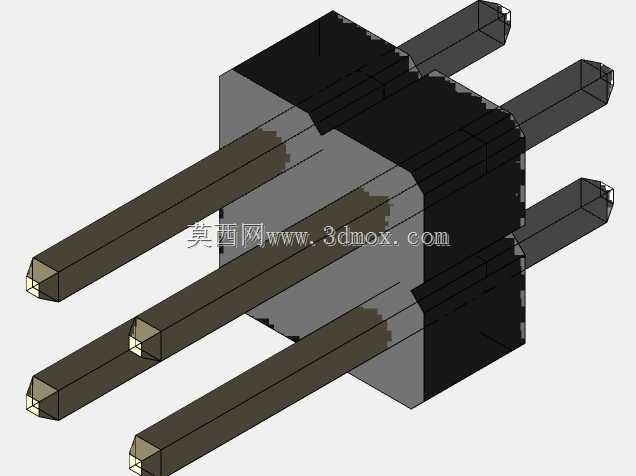

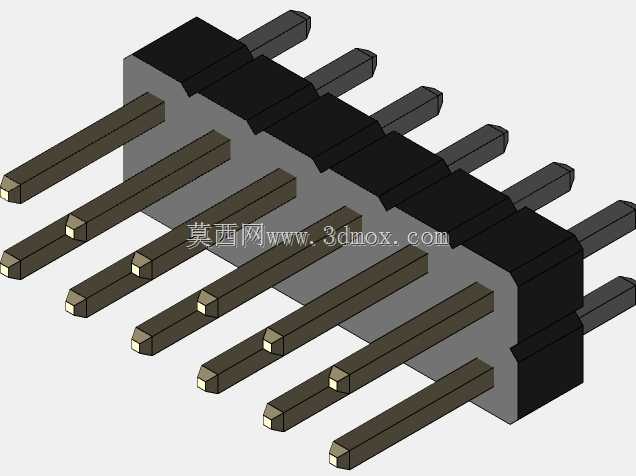

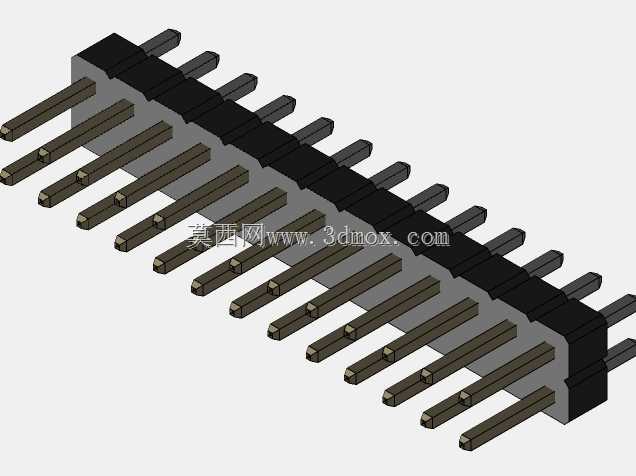

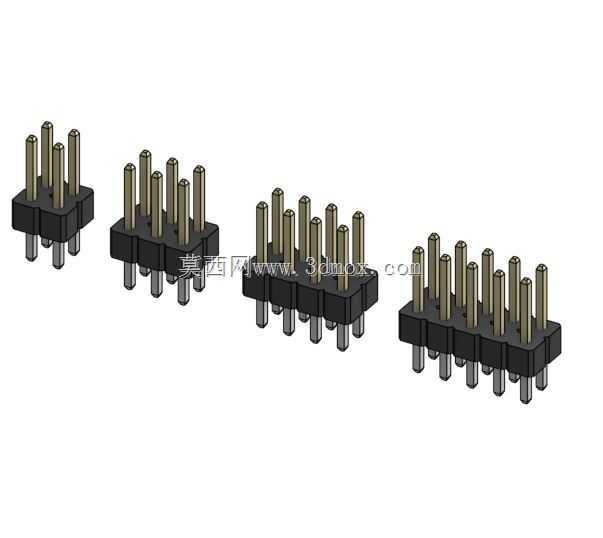

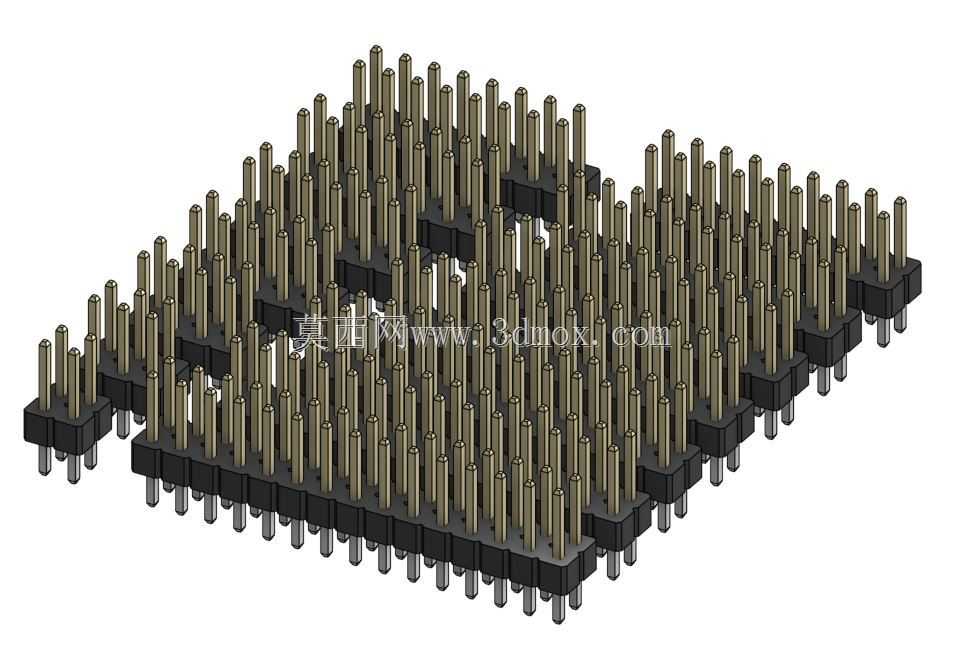

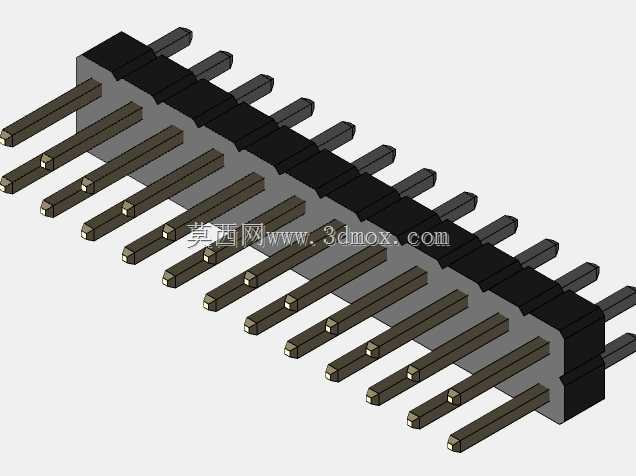

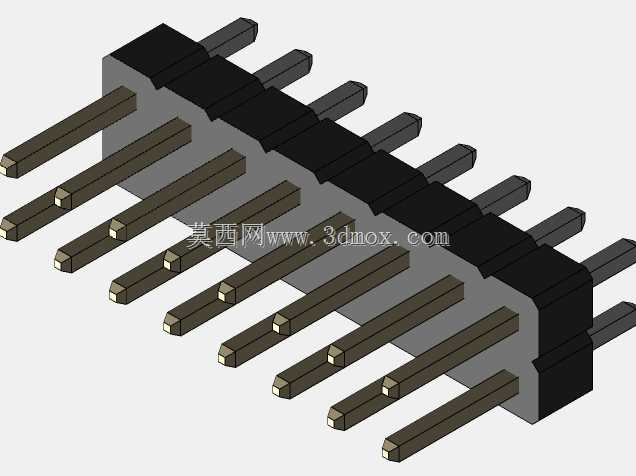

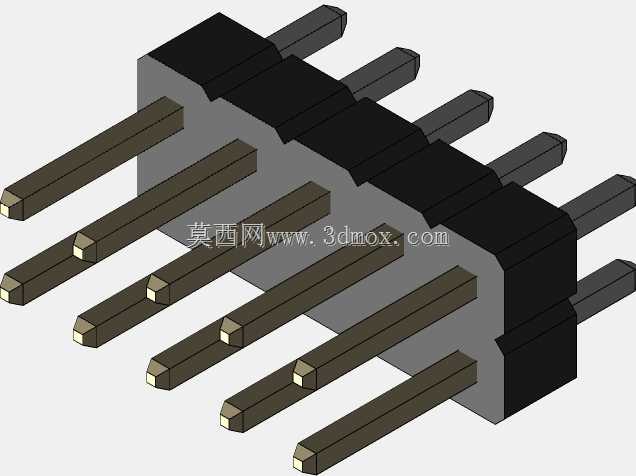

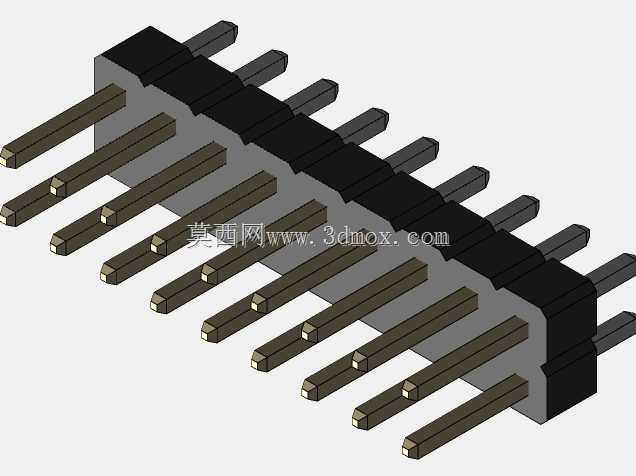

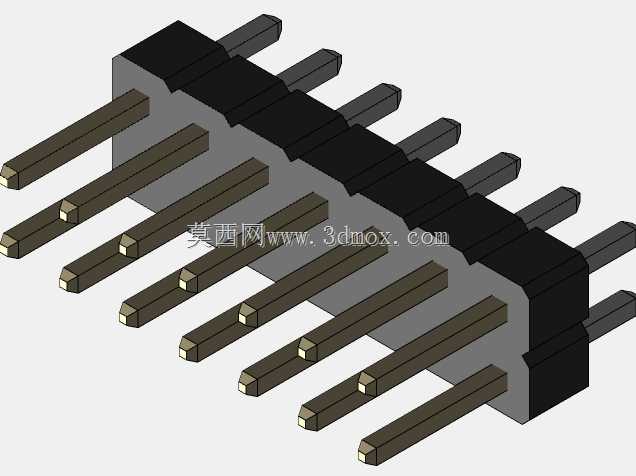

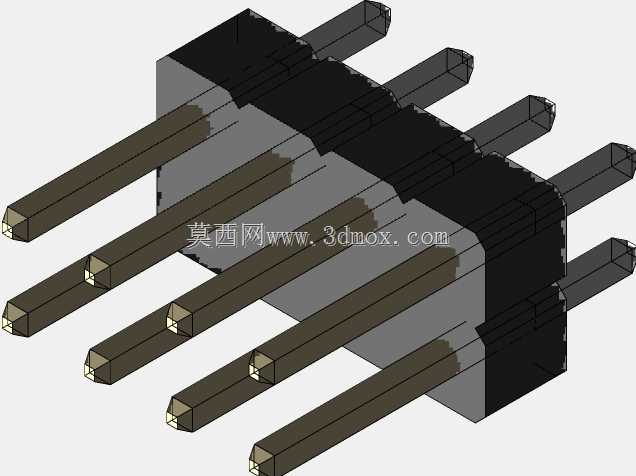

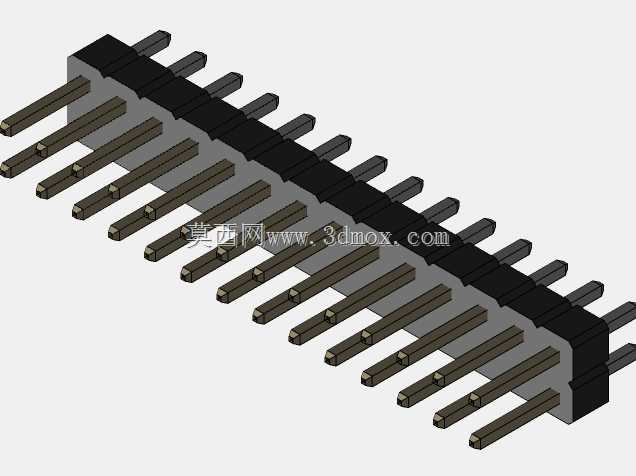

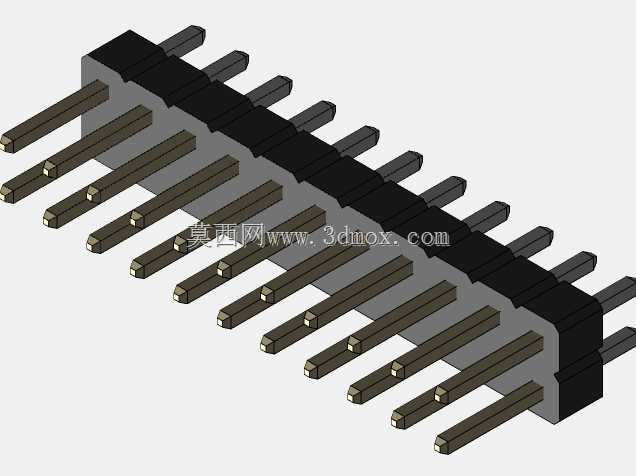

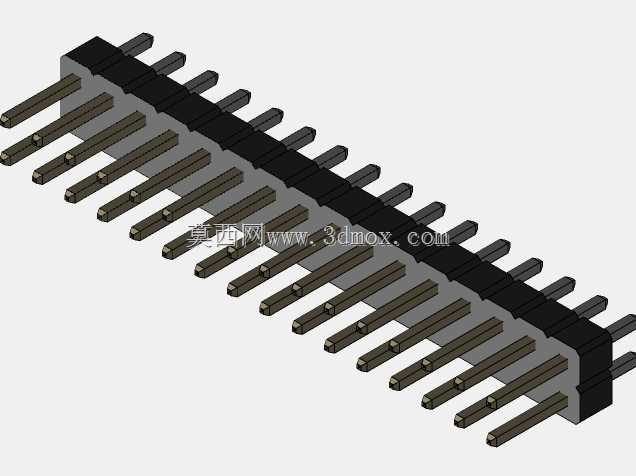

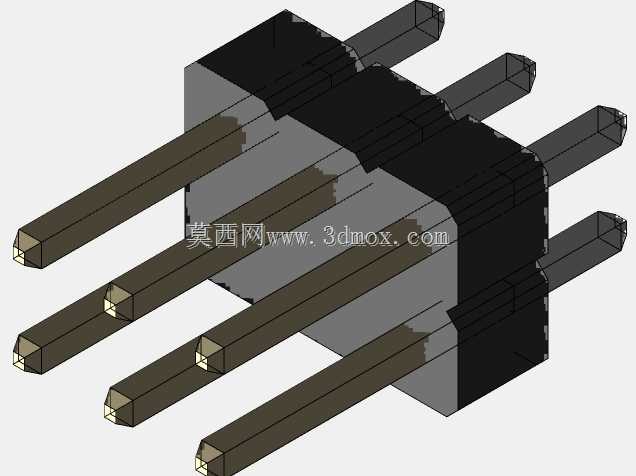

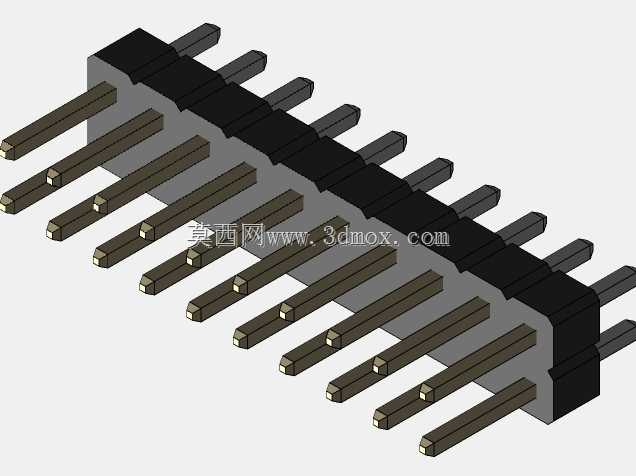

在工业控制板卡、消费电子主板、嵌入式开发模块的板间连接场景中，排针作为最基础的板对板、线对板互连器件，承担着电信号传输与机械定位的双重作用，本次涉及的2.54mm间距双列排针，是电子装联领域应用覆盖范围极广的一类互连部件。这类排针的核心设计基准为100mil标准间距，也就是公制单位下的2.54mm，这个间距规格是全球电子行业通用的通孔插装器件标准间距，适配绝大多数通用PCB的通孔焊盘设计规则，不需要额外调整焊盘孔径与间距参数，就能直接匹配常规的波峰焊、手工焊装联工艺。从产品的规格覆盖来看，该系列排针的针位组合从2x2起步，一直延伸到2x16的规格，能够覆盖从电源信号短接、少量IO口引出，到并行总线传输、多组信号同步连接的不同需求，设计人员在选型时可以根据实际需要传输的信号路数，直接选用对应针数的规格，不需要额外拼接或者定制非标件。在结构设计层面，这类排针采用塑高与针长匹配的标准化设计，塑胶基座采用耐高温的绝缘工程塑料材质，能够承受常规焊接过程中的高温冲击，不会出现基座融化、针位偏移的问题；金属插针采用铜合金基材加表面镀层处理，既保证插针的导电性能，也能提升接触可靠性与抗氧化能力，插针的外露长度分为板上插接段与板下焊接段，焊接段长度适配常规1.6mm板厚的PCB，过板后预留的焊锡浸润长度能够形成可靠的焊点，避免虚焊、脱焊问题。从安装边界来看，双列排针的两列针脚中心距为标准的2.54mm，塑胶基座的宽度控制在适配两列焊盘的安全距离内，不会和PCB上相邻的走线、丝印或者其他表贴器件产生干涉，排针安装到PCB上之后，板上的插接段高度统一，能够和配套的排母座实现顺畅对插，不会出现个别针位插接过紧或者接触不良的问题。在实际设备应用中，这类排针常被用在单片机开发板的扩展接口、工控IO模块的信号引出端口、家电控制板的功能模块连接位置，因为其标准化程度高、采购成本低、连接可靠性稳定，是电子结构设计工程师在做板间互连方案时的优先选型对象。建模过程中严格遵循行业通用的尺寸规范，每一个针位的位置度、塑胶基座的外形尺寸、插针的直径公差都参考主流厂商的公开规格参数，还原的模型能够直接用于PCB结构干涉检查、整机装配模拟，帮助设计人员在方案阶段就确认排针安装后的空间余量，避免后期打样出现器件干涉、装配不到位的问题。
