2英寸高保真丝膜圆顶高音扬声器

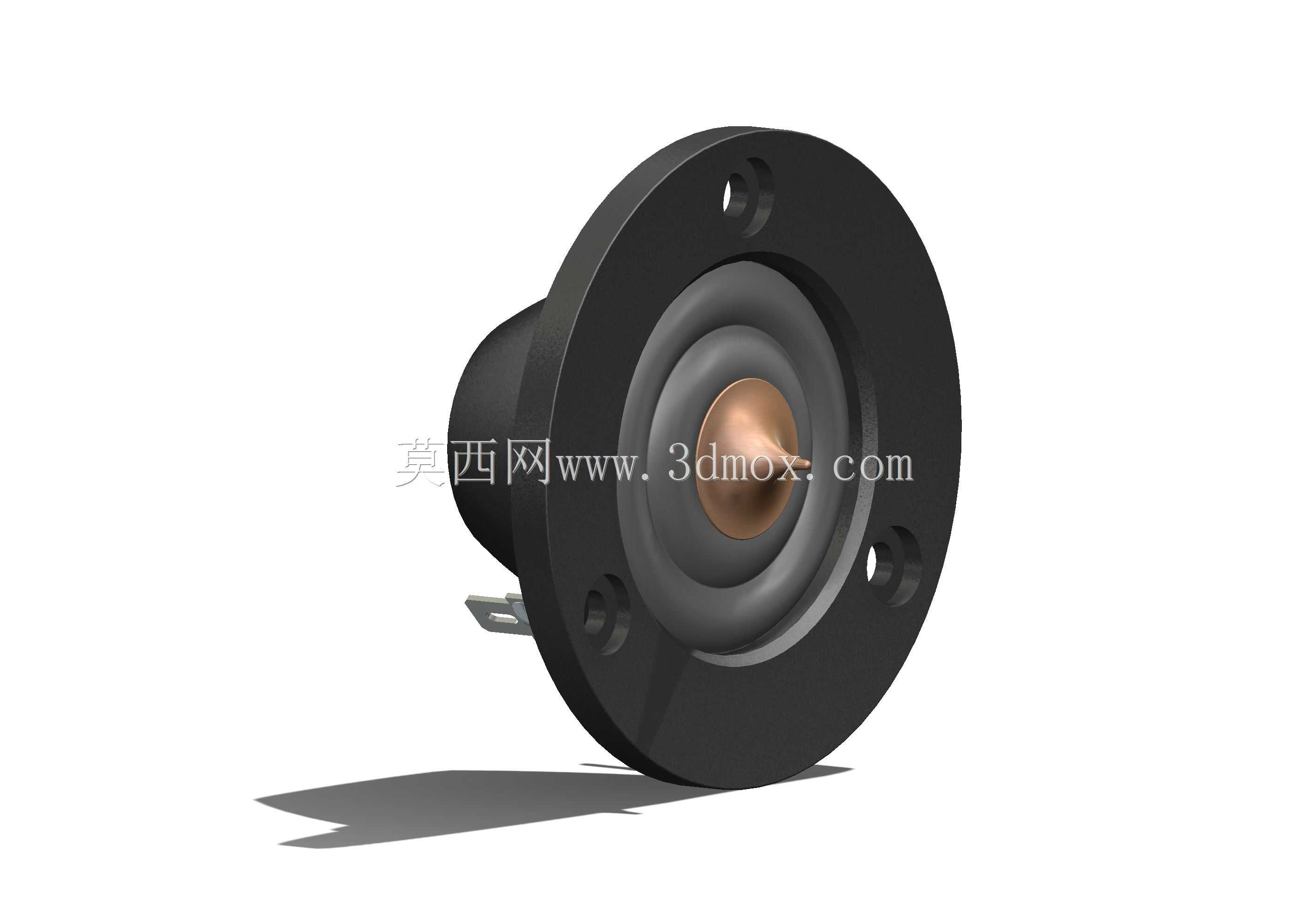

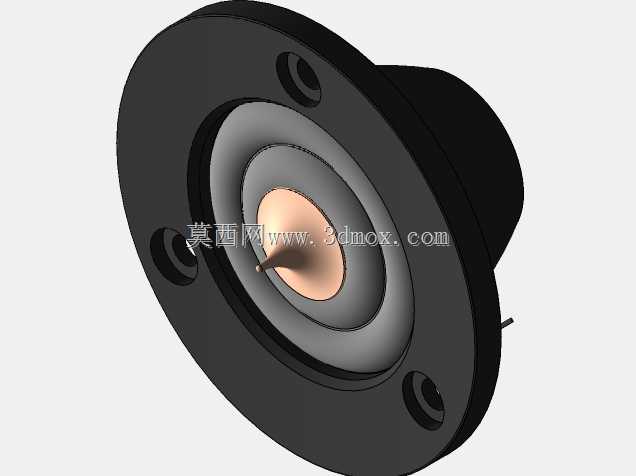

这款高音单元的三维模型还原了丝膜球顶高音的完整结构，可直接用于桌面HiFi音箱、家庭影院环绕箱、车载音响改装、专业监听音箱的结构设计阶段，帮助结构工程师快速完成箱体面板的开孔匹配、单元安装位的空间避让，省去反复测绘实物的冗余步骤。从实际工程应用来看，这类丝膜圆顶高音主要负责重放1.7kHz以上的高频频段，相比金属硬球顶单元，丝膜材质的高频听感更柔和顺滑，不容易出现尖锐刺耳的金属谐振，适合长时间聆听的家用音频场景，也能适配人声、弦乐、电子乐等多种音乐类型的重放需求。模型完整还原了单元的法兰安装结构，面板直径65mm，安装孔采用对角45mm的双孔定位设计，安装孔径4mm，工程师在设计箱体前面板时，可直接参照该尺寸完成开孔与安装柱的布局，无需额外调整公差。单元总高度29mm，设计箱体内部腔体时，需要预留足够的深度空间，避免单元背部磁路结构与箱体内部的分频器、接线柱等部件发生干涉。磁路部分采用钕磁铁结构，相比传统铁氧体磁钢，在保证磁通量满足30W功率承载需求的前提下，大幅缩小了磁路部分的体积，能适配更紧凑的箱体设计。单元的接线端子采用侧插式设计，模型还原了端子的伸出位置与尺寸，设计箱体内部走线时，可提前规划线材的弯曲半径，避免接线后线材顶到单元背部或箱体内壁，造成安装不到位的问题。从建模思路来看，模型对丝膜振膜的折环、铜质相位锥、法兰盘的安装沉孔、磁路外壳的散热纹理都做了细节还原，不仅能用于结构装配验证，也可直接用于产品宣传渲染图的制作，不需要二次补建细节。在做音箱整体装配时，可直接将该单元模型导入装配体，配合低音单元、分频器、接线盒等部件完成干涉检查，提前发现安装位错位、空间不足等设计问题，减少实物打样的迭代次数。对于做音响改装的从业者来说，该模型也可用于模拟改装位的适配性，提前确认单元能否顺利装入原车位的安装孔，避免反复拆装造成的部件损坏。
