轻量化一体成型四旋翼飞行机架结构

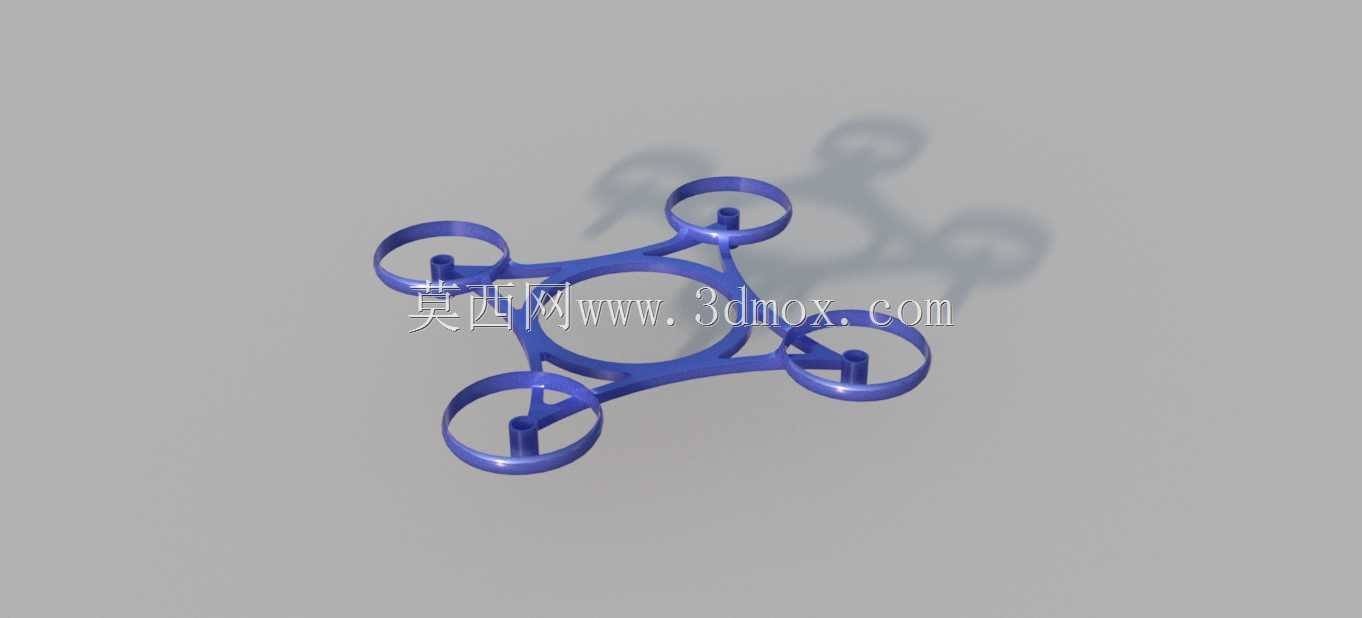

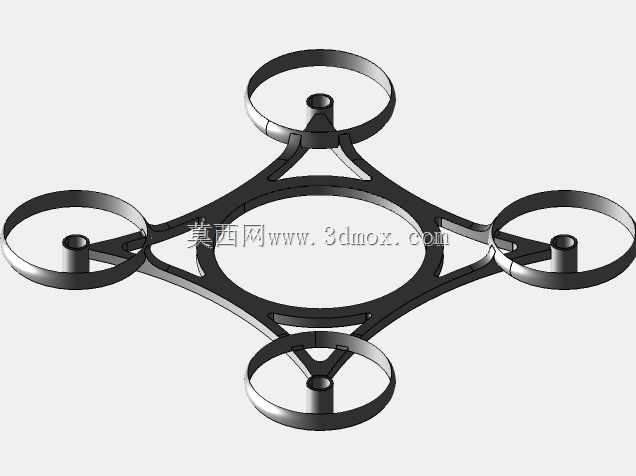

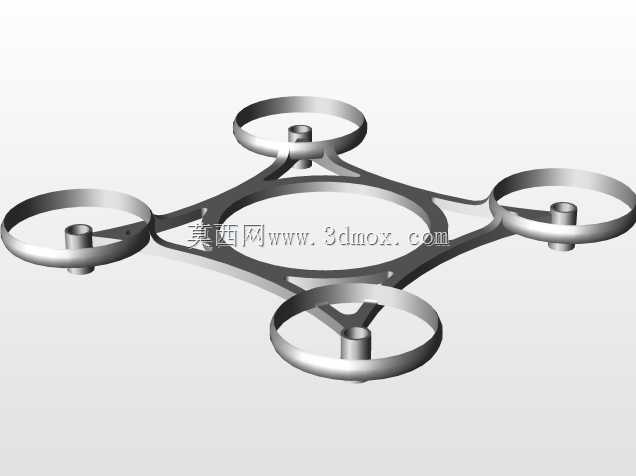

　　这款四旋翼机架采用中心对称式一体成型结构设计，核心承载区域为中心环形安装位，可直接叠放飞控板、电池仓、电源模块等核心电控组件，环形结构的抗弯扭性能优于传统十字平板机架，在飞行过程中遇到气流扰动产生的交变载荷下，能有效降低中心区域的形变幅度，避免飞控传感器因结构共振出现姿态解算偏差。四个机臂从中心环向外呈放射状均匀分布，相邻机臂夹角为90度，末端的环形护圈与机臂为一体化结构，省去了传统机架额外安装桨叶保护圈的连接环节，既减少了装配紧固件的使用数量，也消除了护圈与机臂连接位置的应力集中点，在发生轻微擦碰、坠机时，护圈可直接吸收冲击能量，避免桨叶直接撞击障碍物出现断裂，同时也能降低高速旋转的桨叶对周边人员、物体的剐蹭风险。

　　从实际应用场景来看，这类轻量化机架适配室内巡检、小型园区航拍、教学实验开发等多种低空作业场景，机架整体自重控制在较低区间，搭配常规2S锂电池与2030规格空心杯电机时，整机起飞重量可控制在200g以内，属于微型低空飞行器范畴，不需要复杂的空域报备流程即可在合规场景下开展作业。机架的安装边界设计充分考虑了通用配件的适配性，中心环的内径预留了标准飞控板的安装孔位间距，可直接适配市面上主流的微型飞控模块，不需要额外打孔修改；机臂末端的电机安装位预留了常规微型电机的固定孔距，可直接卡装对应规格的电机，电机走线可顺着机臂内侧的隐式走线槽排布到中心电控区，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性。

　　设计过程中针对机架的载荷分布做了针对性优化，四个机臂的截面采用渐变式设计，靠近中心环的位置截面厚度更大，向末端护圈延伸时厚度逐步收窄，这种变截面设计既保证了机臂根部的连接强度，也尽可能降低了机臂末端的重量，减少电机工作时的无效载荷，提升飞行续航时间。护圈的环形结构做了圆弧过渡处理，没有尖锐棱角，在室内狭窄空间作业时，即使碰到墙面、管线等障碍物，圆弧面可顺着障碍物滑开，不会出现勾挂线缆、卡滞在缝隙中的情况。机架的底部预留了通用载荷安装位，可根据作业需求加装微型摄像头、小型气体传感器、迷你投放机构等功能模块，安装位的孔位采用通用间距设计，不需要额外制作转接件即可完成配件装配。

　　从结构力学角度验证，这款一体机架的抗冲击性能优于拼装式机架，传统拼装机架的机臂与中心板采用螺丝连接，在坠机时连接位置容易出现螺丝滑牙、机臂断裂的问题，而一体结构的机架在受到冲击时，应力可沿着整个机架的连续结构均匀分散，不会在连接位置出现应力突变，日常使用中的维护成本更低。机架的外形尺寸控制在掌心级区间，对角线电机轴距适配4寸以内的螺旋桨，整体外轮廓尺寸可轻松放入常规工具包中携带，适合外场巡检、户外教学等需要频繁转场的使用场景。针对飞行过程中的振动传递问题，机架的中心安装位做了微幅减震结构设计，中心环与配件安装面之间预留了减震泡棉的安装间隙，可过滤电机高速旋转产生的高频振动，避免振动传递到摄像头、传感器等载荷上，提升航拍画面的清晰度与传感器数据的准确性。
