多规格可定制铝合金法兰联轴器结构

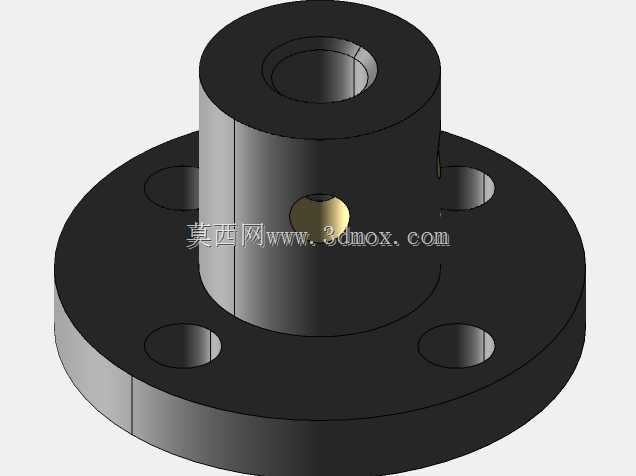

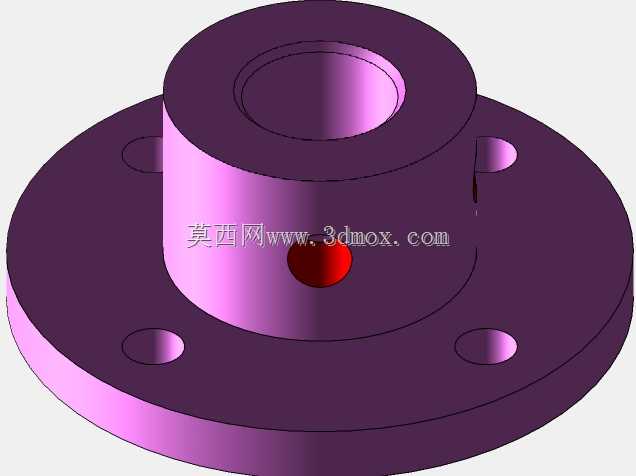

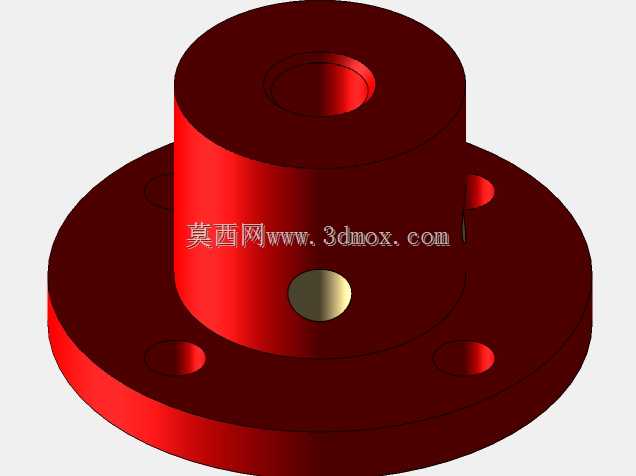

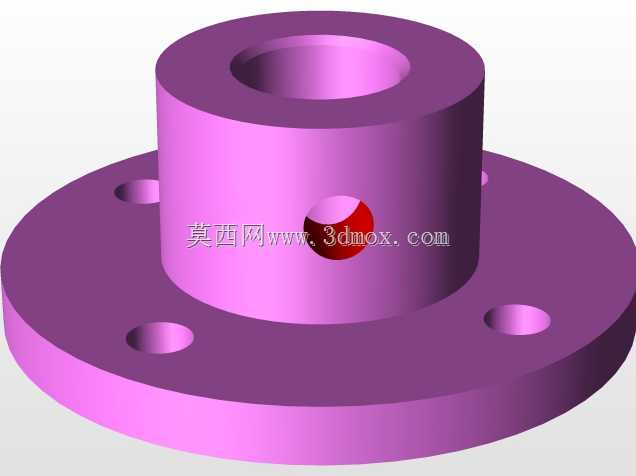

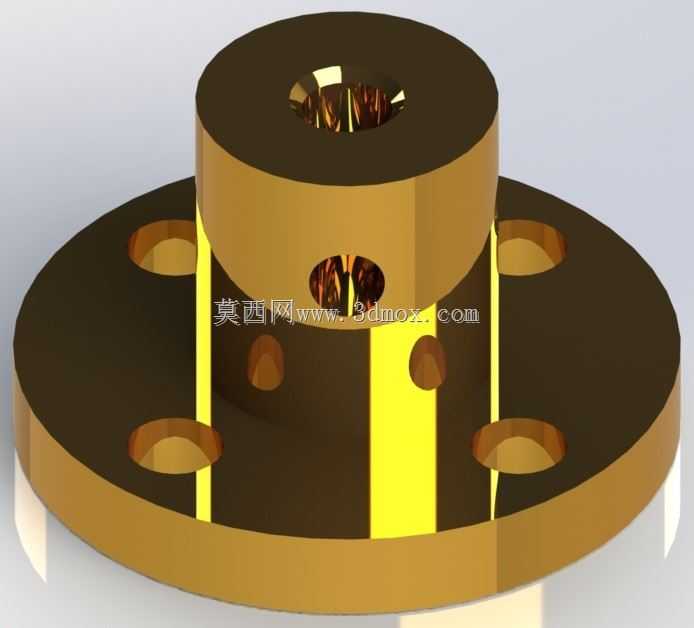

　　这类法兰式联轴器常被用在中小功率传动链路的轴系对接场景中，像小型输送设备的动力输出端、精密检测设备的传动衔接位、台式实验装置的电机与负载连接段都能见到它的身影，核心作用是在两根同轴布置的轴之间传递扭矩，同时补偿两轴之间微量的径向、角向安装偏差，避免轴系因对中误差产生额外的交变载荷，缩短轴承、密封件的使用寿命。这款联轴器采用铝合金作为主体加工材质，相比钢制联轴器自重更轻，转动惯量更低，更适合对启停响应速度有要求的中高速传动场景，同时铝合金本身的耐腐蚀特性也能满足常规车间、实验室环境下的使用需求，无需额外做表面防锈处理。设计阶段预留了多配置的参数调整空间，使用者可以根据实际对接的轴径尺寸调整轴孔的加工规格，

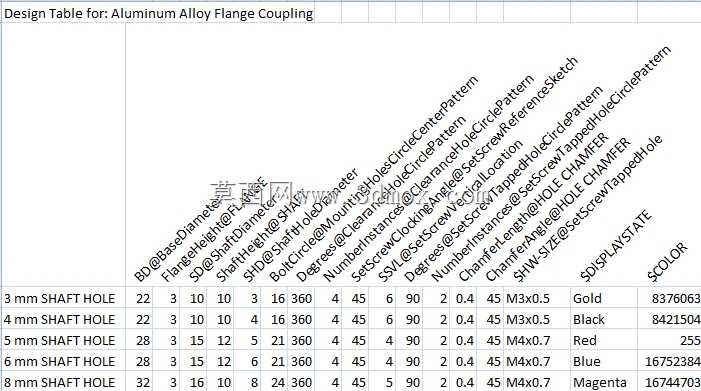

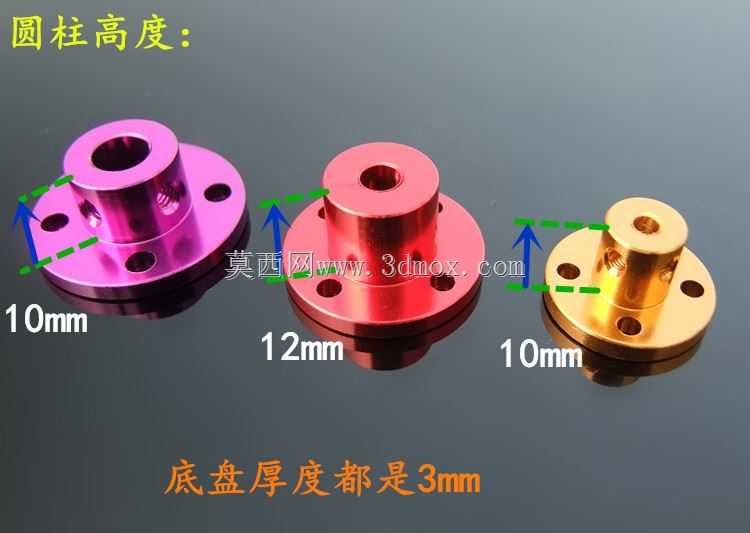

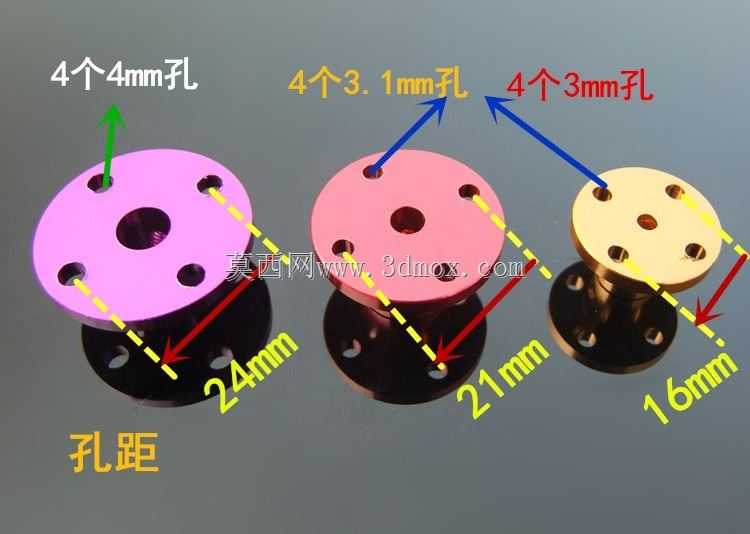

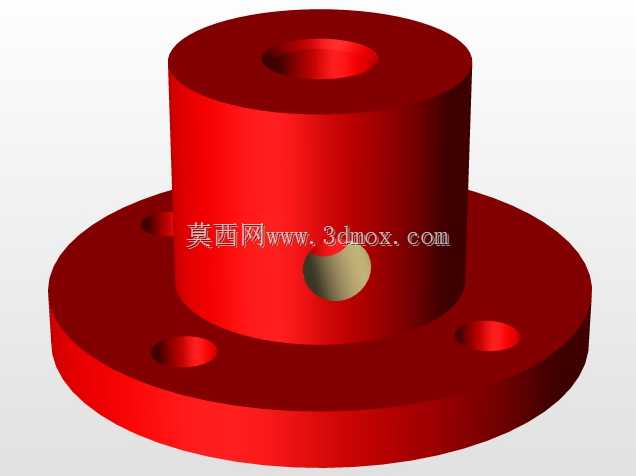

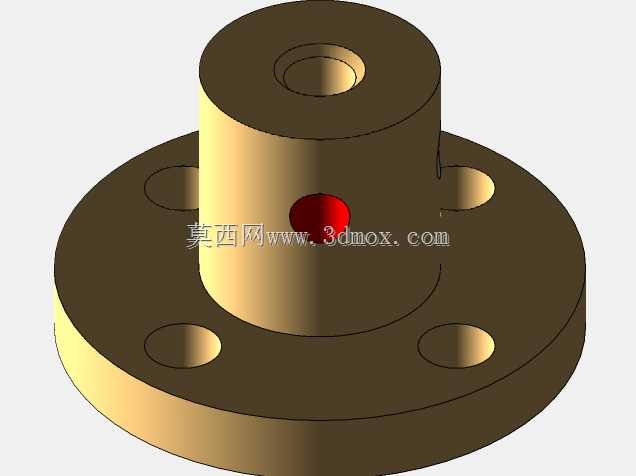

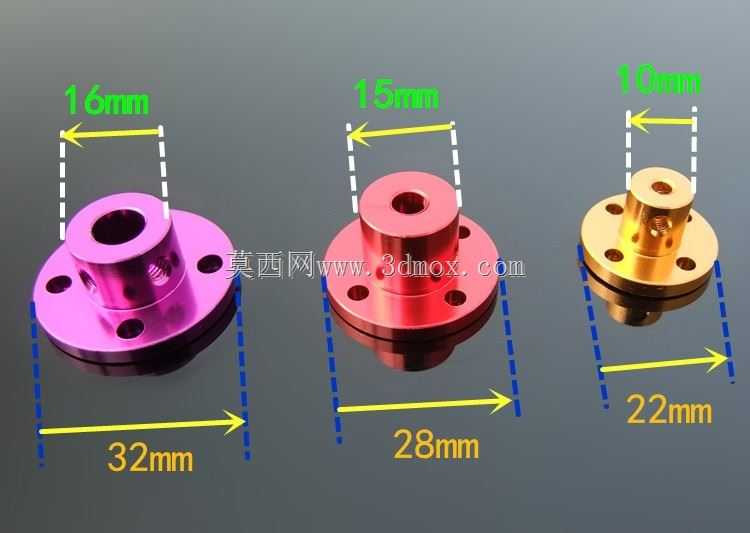

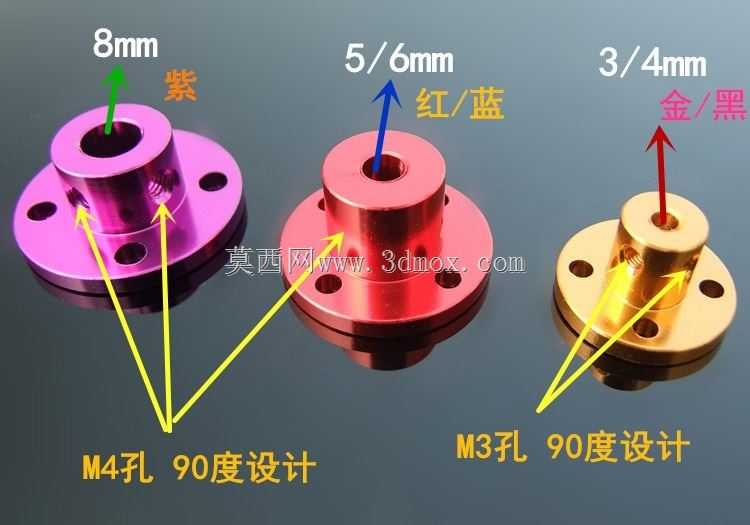

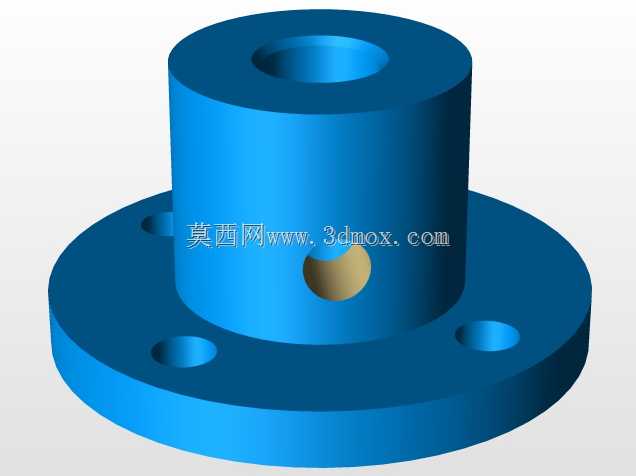

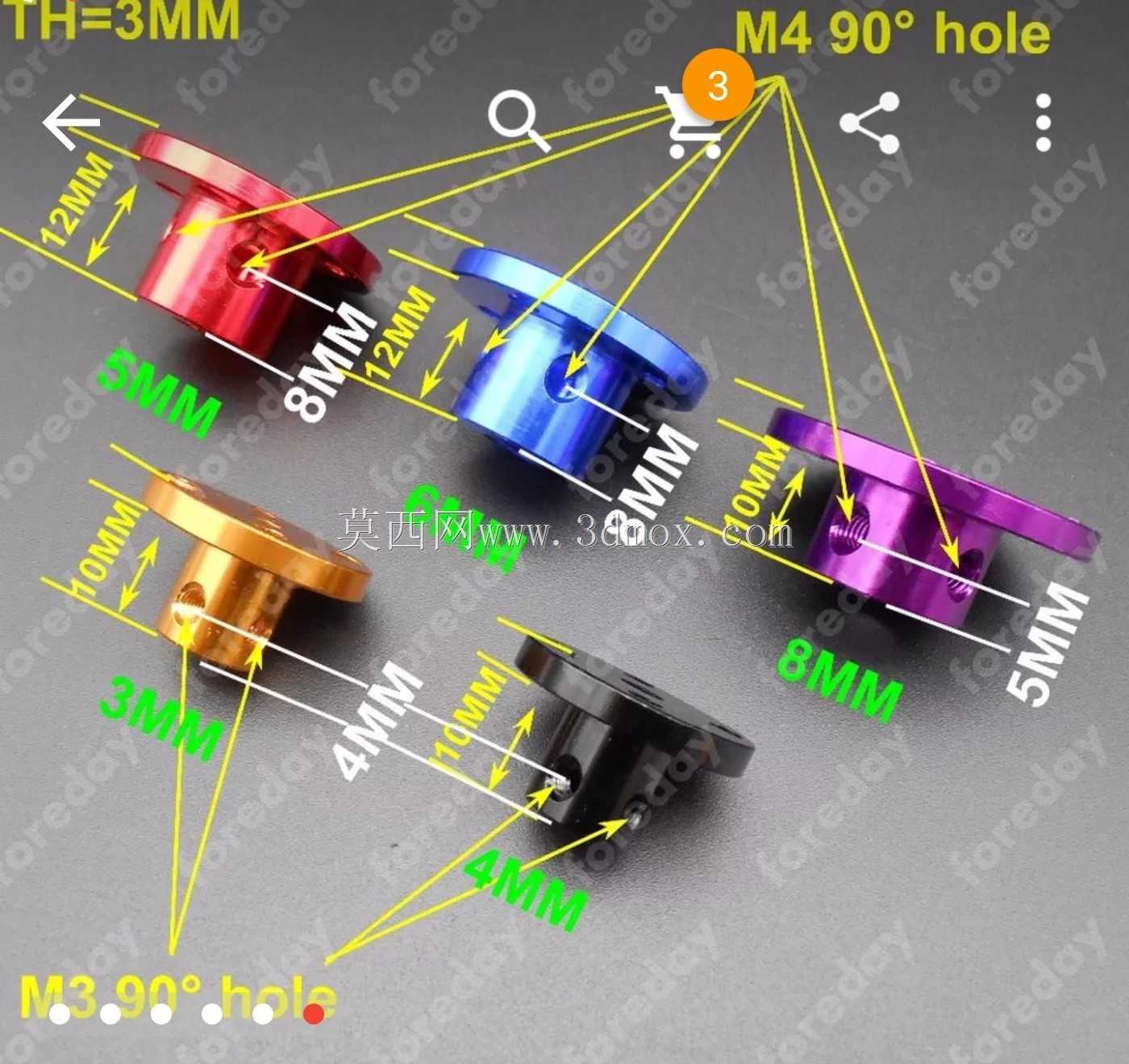

　　覆盖3mm到8mm的常规细轴对接需求，固定螺钉可以匹配轴径选择M3或者M4规格，保证轴与联轴器之间的锁紧力足够传递额定扭矩，不会出现运转过程中轴孔打滑的问题；如果应用场景传递扭矩更大，也可以将主体材质替换为强度更高的钢材，只需要保留原有连接尺寸、安装孔位的设计逻辑即可，不需要重新调整对接端的安装边界。从结构外形来看，联轴器分为带安装孔的法兰盘段和轴套锁紧段两部分，法兰盘上均匀布置的通孔用于两个半联轴器之间的螺栓锁紧，安装时需要保证两端法兰的贴合面平整，螺栓按照对角顺序逐步拧紧，避免法兰面出现偏斜导致轴系附加载荷；轴套段的侧壁开设螺纹孔用于安装紧定螺钉，安装时需要注意螺钉顶紧的位置要对应轴上的平面或者预加工的定位凹坑，

　　防止长期运转后螺钉松动。整个零件的安装边界需要提前核算：法兰盘的外径尺寸决定了安装时需要预留的径向空间，轴套段的长度决定了轴端伸入联轴器的最小深度，实际选型装配时要保证轴端伸入长度不小于轴径的1.2倍，才能保证锁紧后的连接刚性，避免传动过程中出现轴的晃动。这类刚性法兰联轴器本身不具备大偏差补偿能力，安装时对两轴的同轴度要求比弹性联轴器更高，比较适合轴系对中精度较好、载荷平稳没有强烈冲击的传动场景，设计建模时已经把各个安装尺寸的公差配合逻辑融入结构中，轴孔采用基孔制间隙配合，方便安装时的轴件穿入，法兰连接孔的位置度公差控制在合理范围，保证两个半联轴器对接时螺栓可以顺利穿入，不需要额外修配孔位。
