剖视展示的枢轴传动连接结构设计

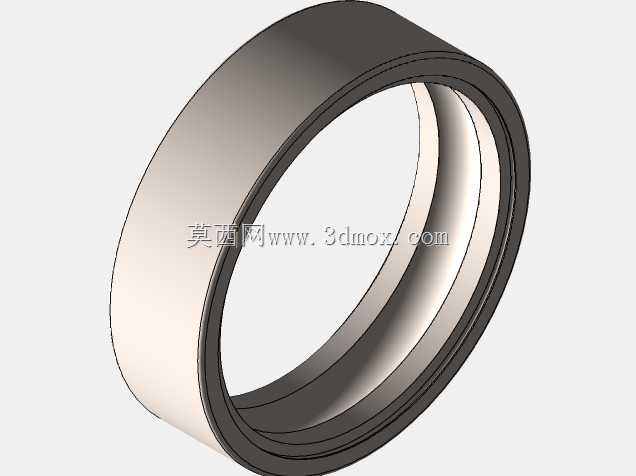

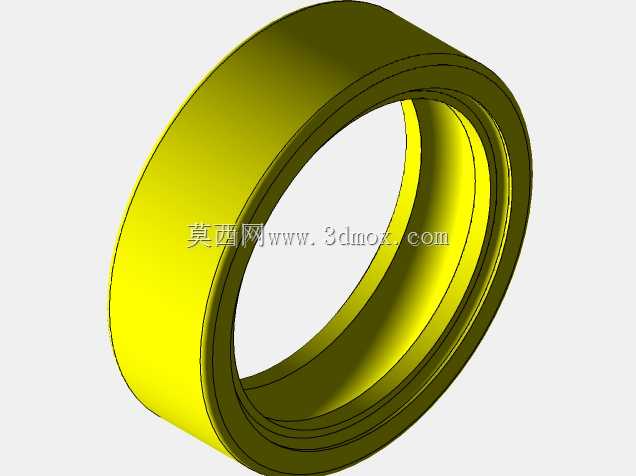

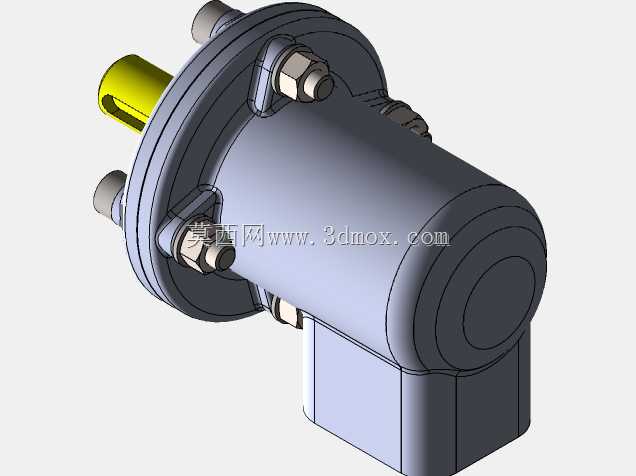

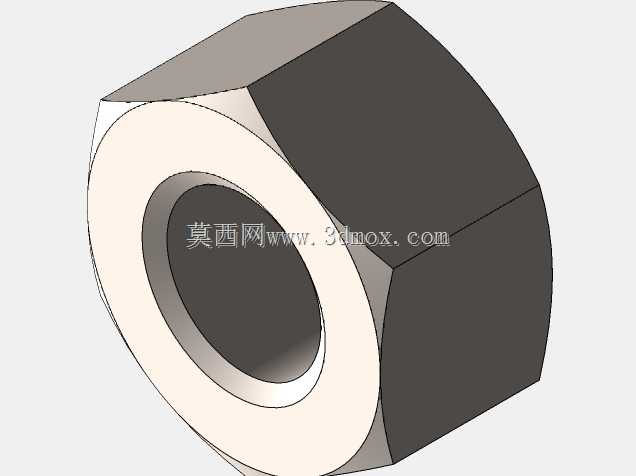

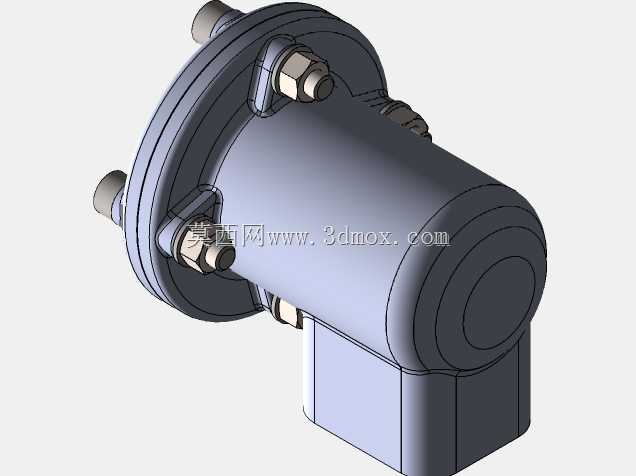

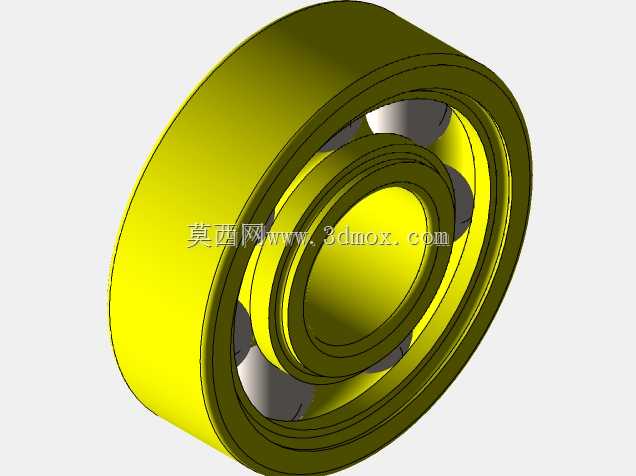

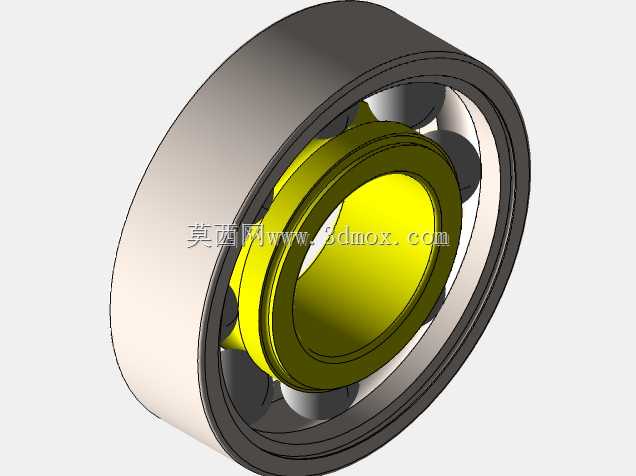

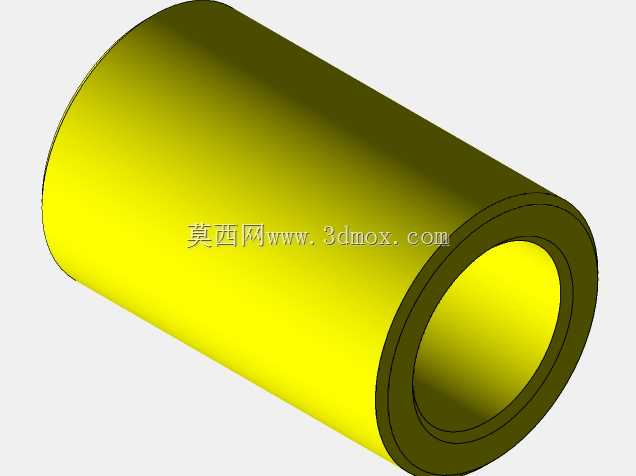

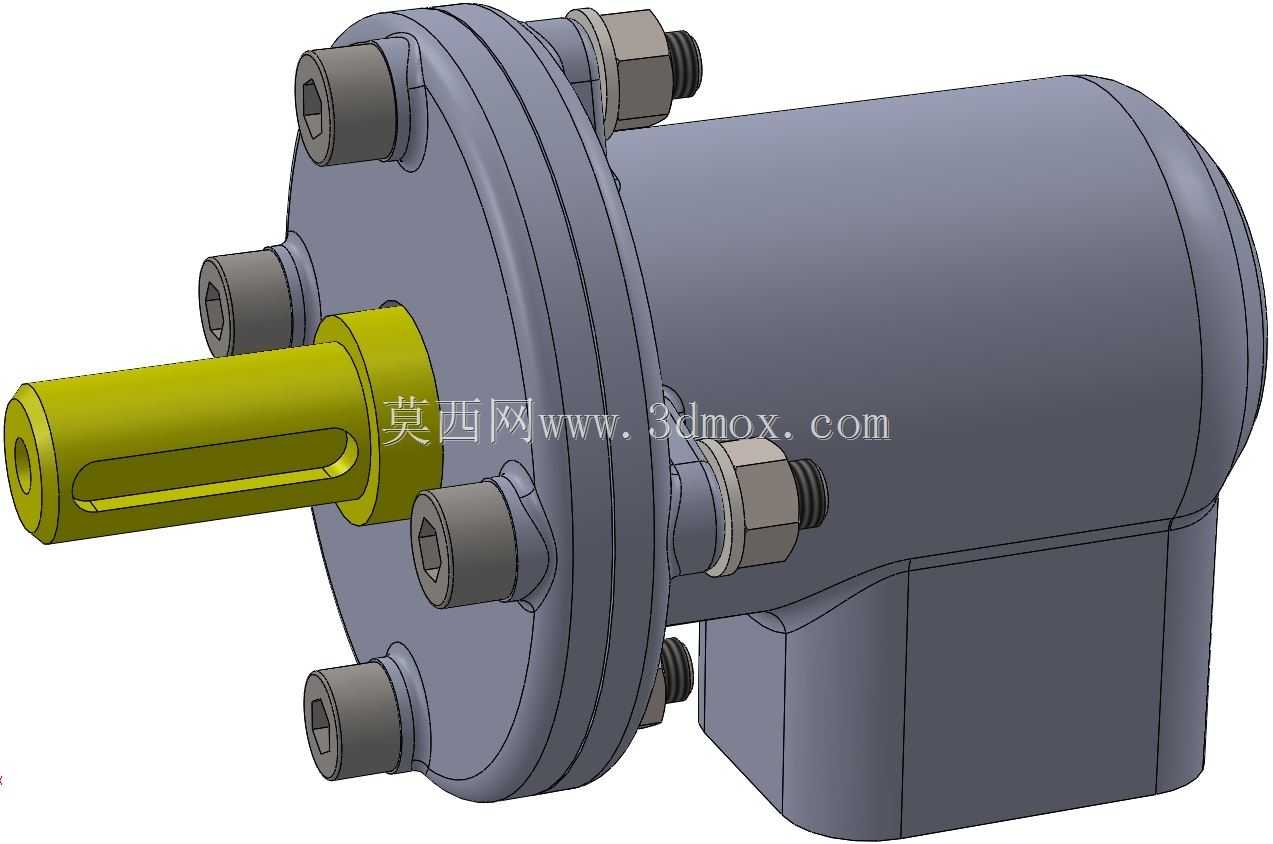

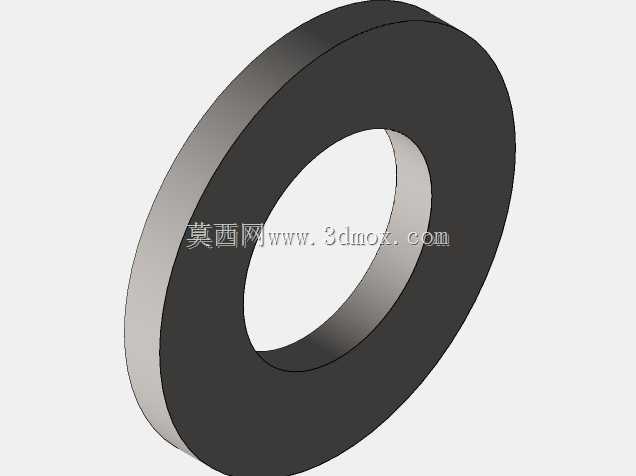

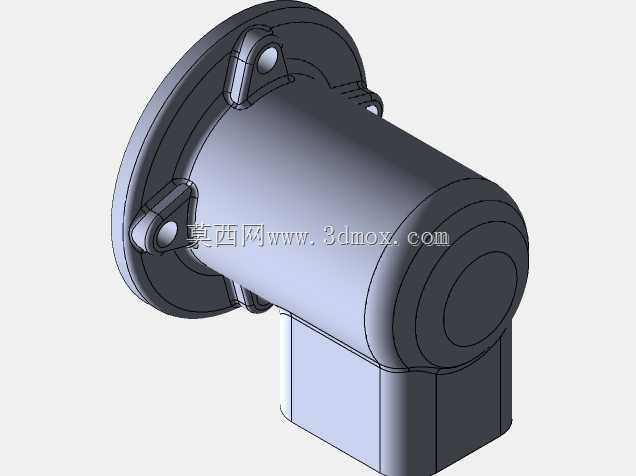

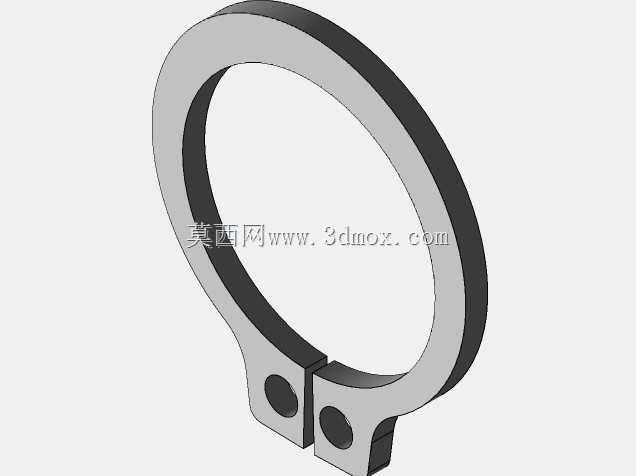

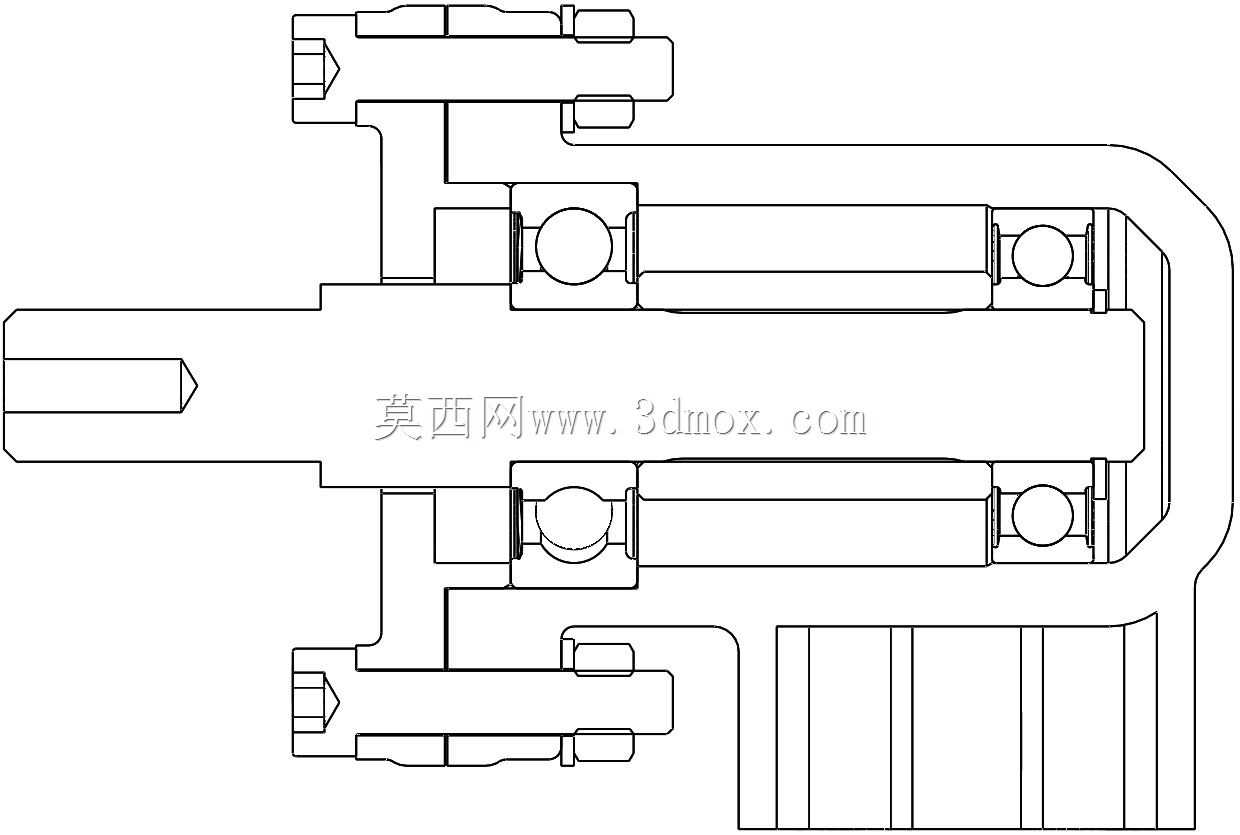

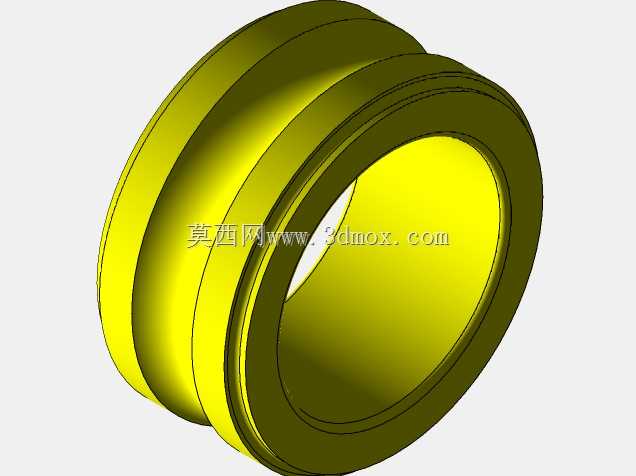

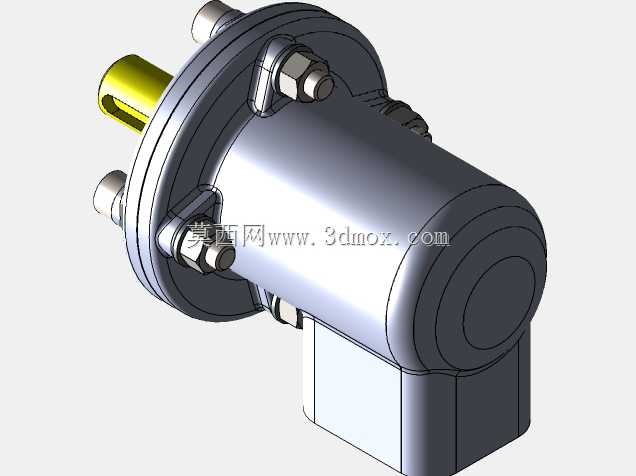

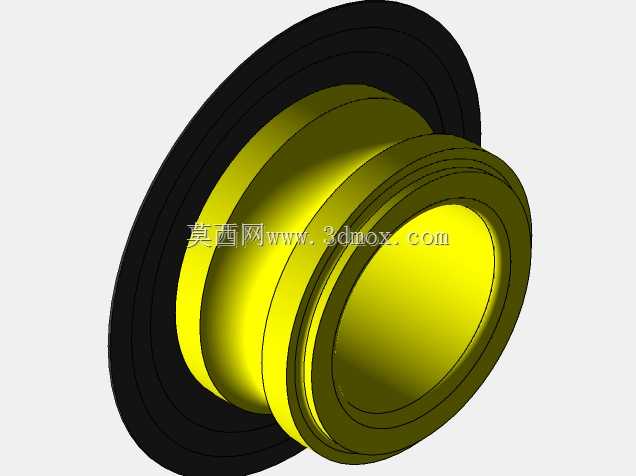

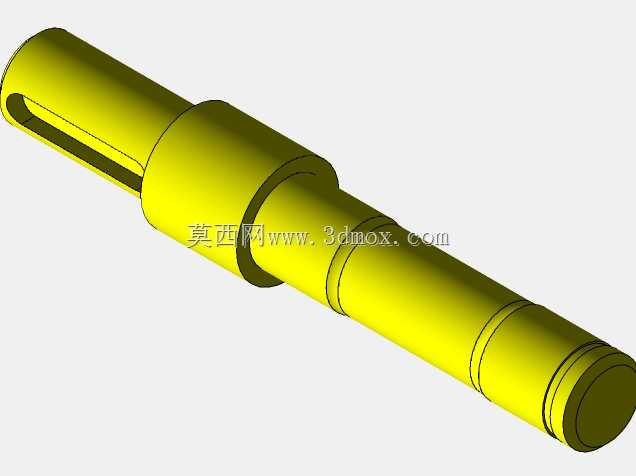

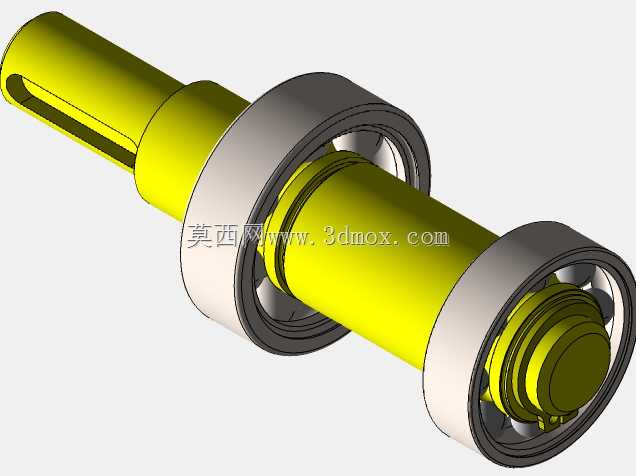

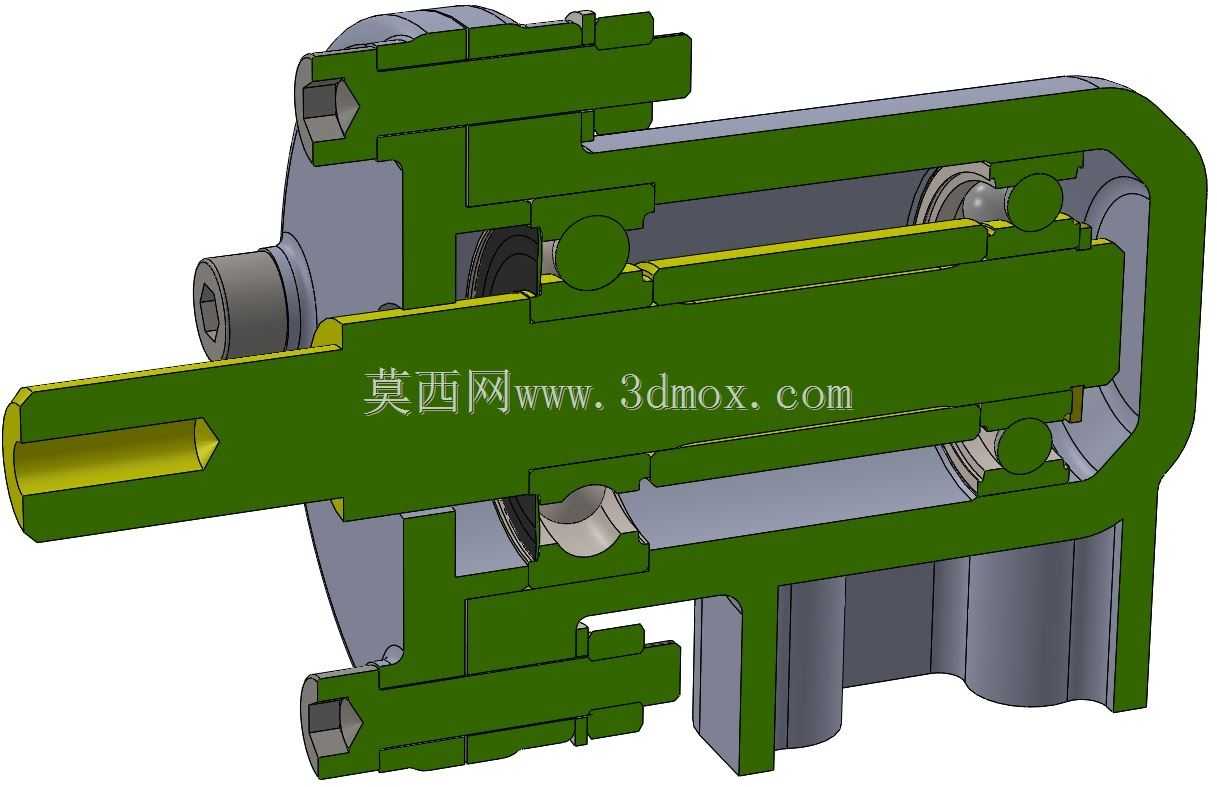

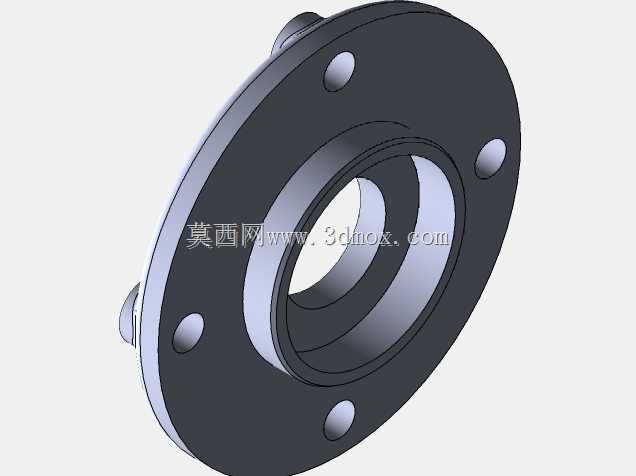

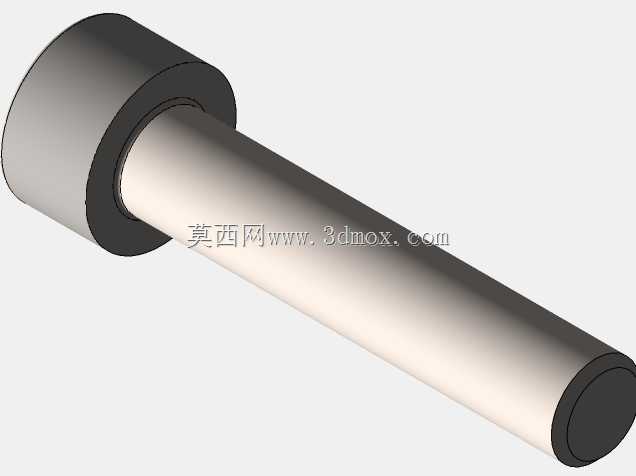

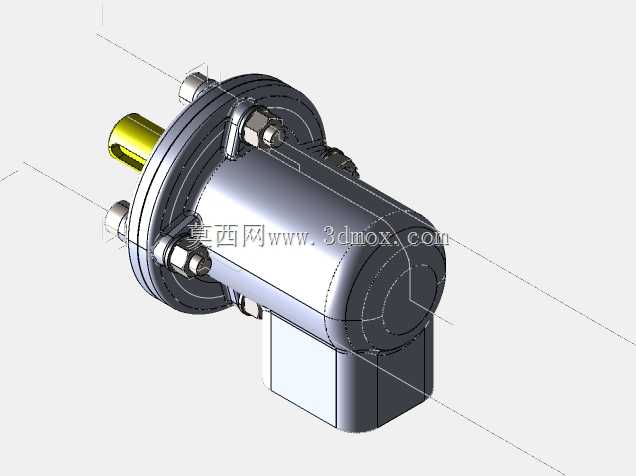

这套枢轴结构主要面向需要实现回转摆动与扭矩传递的工业设备场景，常见于工程机械铰接部位、自动化生产线翻转机构、专用设备的活动关节位置，承担着连接两个相对回转部件、同时传递径向与轴向载荷的核心作用，区别于普通固定轴类零件，这类枢轴需要兼顾转动灵活性与结构连接刚性，避免铰接部位出现旷量或卡滞问题。从剖视结构能看到，设计时将轴体与外围支撑壳体做了分层布局，轴身预留了阶梯定位面，用来匹配内置的滚动支撑元件，保证回转过程中摩擦阻力控制在合理区间，同时轴端做了内凹的连接孔位，方便与外部驱动件或摆臂做周向固定，避免扭矩传递时出现打滑。外围的壳体结构采用了分体式拼接设计，不同壁厚的区域分别对应安装支撑、油路预留、外部连接件固定的功能，其中壳体上的凸台结构专门用来匹配安装螺栓的沉头位置，保证装配后螺栓端面不会突出壳体外表面，避免和周边运动部件发生干涉。设计过程中优先考虑了安装边界的适配性，轴体的伸出长度做了严格控制，既保证外部摆臂有足够的安装配合面，又不会因为轴伸过长导致悬臂载荷过大引发轴体变形，壳体的外轮廓做了多处切边处理，在不影响结构强度的前提下缩小了整体占用空间，方便在设备内部狭窄的安装空间里完成布置。支撑部位的密封槽位直接集成在壳体与轴体的配合位置，不需要额外加装密封端盖就能实现内置润滑脂的密封，减少了零散零件的数量，也降低了后期维护的拆装工作量。轴体内部的中空通道一方面可以减轻整体重量，降低回转过程中的转动惯量，另一方面也可以作为走线或润滑介质的输送通道，适配带内置传感器或集中润滑的设备需求。壳体上的侧向开孔对应定位销的安装位置，装配时可以通过定位销快速确定壳体与设备基座的相对位置，降低现场装配的对位难度，所有配合面的公差带都按照回转铰接件的常用精度等级设置，既不会因为精度过高增加不必要的加工成本，也能保证装配后转动顺畅无卡滞，长期承受交变载荷时也不会出现异常磨损。
