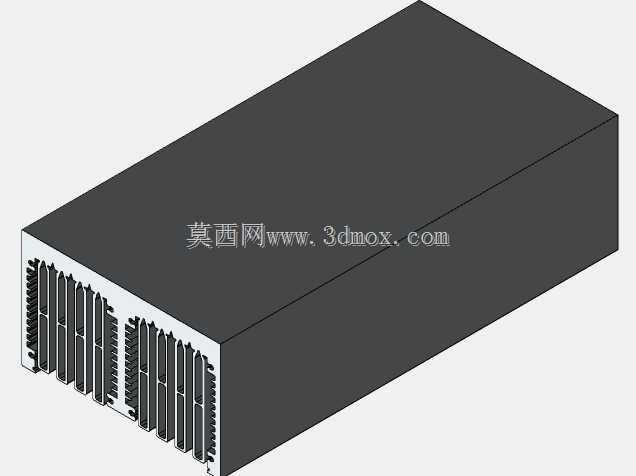

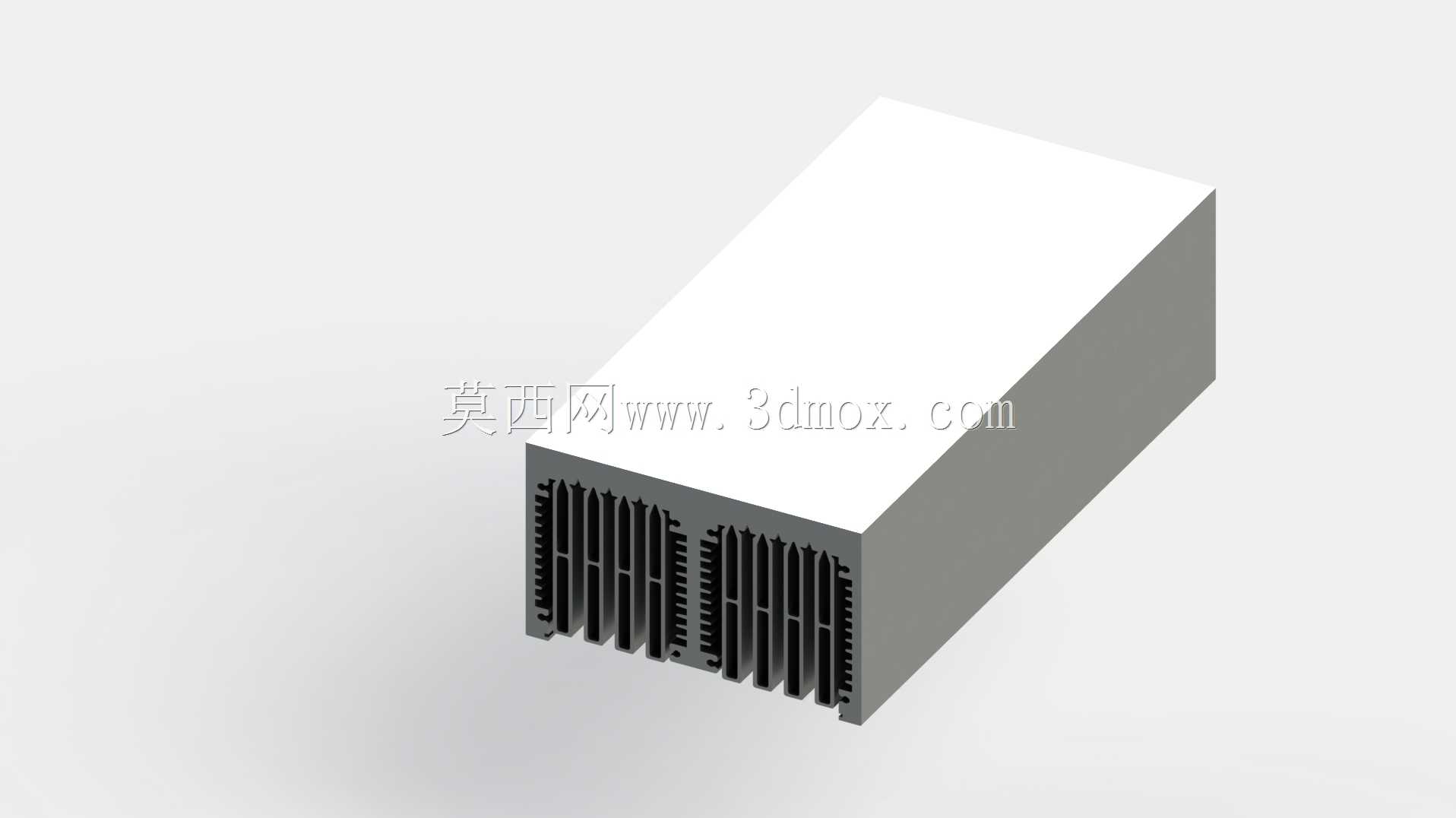

125x74x250规格铝制插片式散热结构件

这款铝制散热结构件，核心适配中小功率电力电子设备的被动散热场景，常见于工业控制模块、小功率变频驱动单元、嵌入式工控主板、通信终端设备的热源导热环节，依靠铝基材的高导热特性，将功率器件工作产生的热量快速传导至散热鳍片区域，通过鳍片与空气的接触完成自然对流换热，无需额外搭配风冷组件即可满足常规工况下的温升控制要求，能有效降低功率器件结温，延长核心电子元件的连续工作寿命。从结构设计来看，主体采用实心铝制基座搭配等距排列的直鳍片结构，基座平面为核心安装接触面，加工时需保证平面度公差控制在0.05mm以内，确保与发热器件的导热面充分贴合，减少接触热阻；鳍片采用等间距排布设计，鳍片厚度、间距经过热仿真优化，在125毫米宽度、74毫米高度、250毫米长度的外形边界内，最大化拓展散热接触面积，同时兼顾自然对流的空气流道通畅性，避免鳍片过密导致空气滞留、散热效率下降的问题。安装边界上，整体长方体外形规整，无外凸异形结构，基座侧预留的安装位可适配M3/M4规格的固定螺丝，能直接贴装在TO封装功率管、整流桥模块、小型PCB热源的表面，安装时仅需在接触面均匀涂覆导热硅脂即可完成装配，无需额外定制转接支架，适配性较强。设计过程中优先考虑了量产加工的工艺可行性，鳍片与基座采用插铆结合的工艺连接，相比一体挤压工艺，在同等外形尺寸下可做到更薄的鳍片厚度，进一步提升散热面积占比，同时控制整体重量，铝基材的选用也兼顾了成本控制与导热性能平衡，表面无额外喷涂处理，避免涂层增加附加热阻，原生铝氧化层即可满足常规使用环境下的防氧化要求。在实际选型应用中，该尺寸散热件可覆盖15-30W持续发热功率的自然散热需求，若搭配低转速轴流风扇，散热能力可提升至60-80W区间，可灵活适配不同功率等级的设备散热改造、新品开发的结构配套需求，结构设计无冗余特征，三维建模过程中对鳍片的阵列间距、基座厚度、安装孔位都做了参数化处理，可根据实际发热功率、安装空间的调整快速修改尺寸参数，缩短结构开发的迭代周期。
