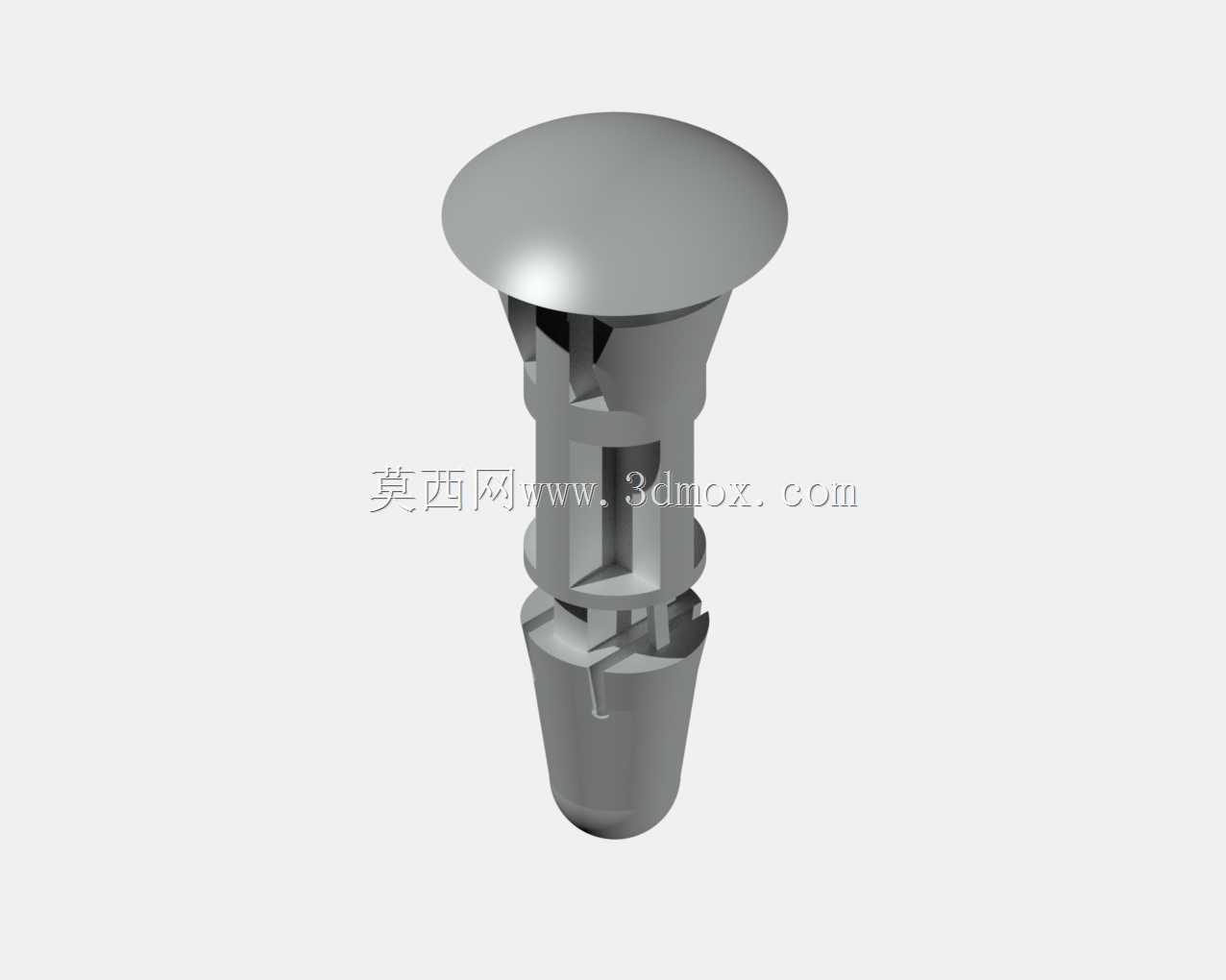

电路板支撑固定用推入式塑料间隔铆钉

这类推入式塑料间隔件，是电子组装产线里PCB板安装工位的常用小零件，日常做消费电子、工控板卡、电源模块的结构固定时，经常会用到这类免工具安装的紧固件。不同于金属螺丝需要预留攻牙孔、搭配螺母锁紧的安装逻辑，这类塑料铆钉采用一体注塑成型的膨胀卡紧结构，安装时只需要对准PCB板和安装基座上的对应预制孔，垂直施加按压力就能让下端的膨胀爪穿过孔位后自动张开卡紧，全程不需要额外工具，单人就能完成快速装配，很适合流水线批量组装的作业场景，能大幅减少单工位的装配耗时。

从结构设计逻辑来看，顶部的大直径圆头做了圆弧过渡处理，一方面能增大与PCB板面的接触面积，避免锁紧时压强过大刮伤板边的阻焊层，另一方面圆弧面不会残留尖锐边角，能防止组装、检修过程中划伤操作人员的手部，也能避免剐蹭相邻的线材绝缘层。中间的间隔柱段是核心的尺寸控制段，其长度直接决定PCB板与安装基座之间的悬空间隙，这个间隙需要根据板上焊接元件的引脚高度、散热需求来匹配，既要保证板底直插元件的引脚不会触碰基座造成短路，也要预留足够的空气流通空间，帮助板上功率元件散热，避免热量堆积影响元件工作寿命。

下端的膨胀锁紧结构做了对称开槽设计，开槽的宽度和深度直接决定了卡接的抱紧力，设计时需要兼顾安装推力和拉脱力的平衡：如果开槽过浅，安装时需要的按压力过大，容易在装配时压裂PCB板；如果开槽过深，卡紧后的拉脱力不足，设备运输或者受振动冲击时容易松脱，导致电路板移位。整个零件采用工程塑料注塑成型，本身具备良好的绝缘性能，不需要额外加装绝缘垫圈就能实现电路板与金属基座之间的电气隔离，避免出现短路隐患，同时塑料材质的重量远低于金属紧固件，能降低整机的装配重量，符合当下电子设备轻量化的设计趋势。

在安装边界上，这类零件对预制孔的公差要求相对宽松，适配的安装孔直径通常在对应尺寸段有0.2mm左右的容错范围，不需要过高的孔位加工精度就能实现可靠固定，对钣金冲压、塑料注塑基座的加工友好度很高。同时这类间隔件不会像金属螺丝那样存在松动后脱落导致电路板短路的风险，本身的塑料材质也不会出现锈蚀问题，在潮湿、有盐雾的工控应用场景下，长期使用也不会产生锈迹污染电路板。在做三维建模时，需要重点关注膨胀爪的倒拔角度、间隔段的同轴度，以及顶部圆头与柱身的过渡圆角，这些细节直接影响实际注塑生产的脱模难度，以及装配时的顺畅度，要是倒拔角设计不合理，不仅注塑时容易出现粘模问题，实际安装时还可能出现膨胀爪无法正常张开、卡接不到位的情况。
