CNC设备用直径100mm主轴固定支架

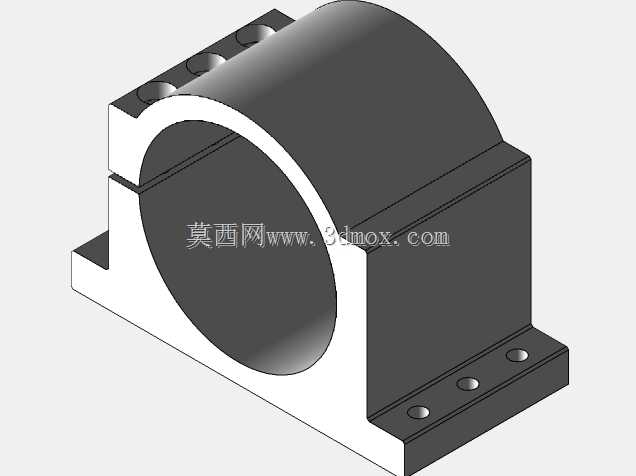

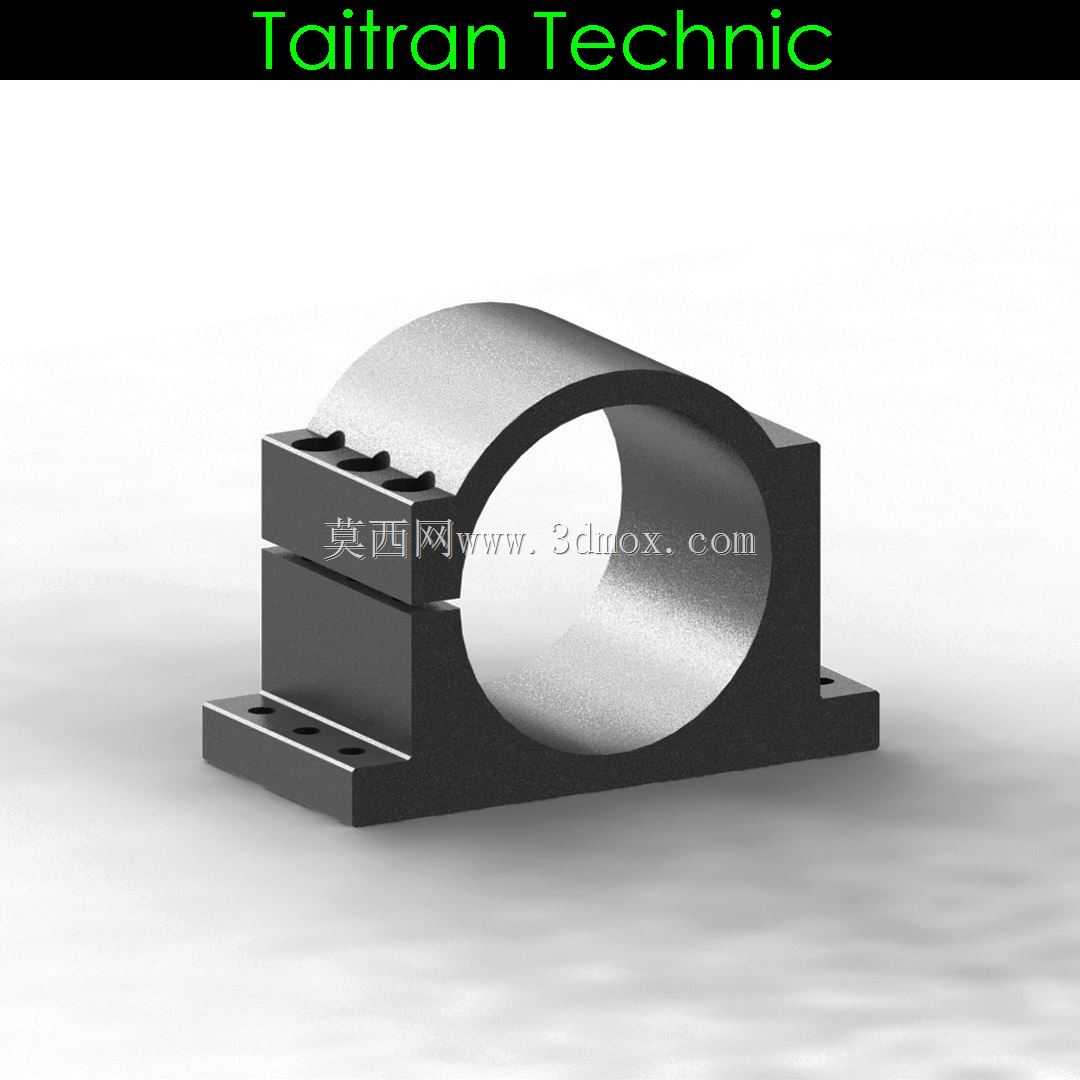

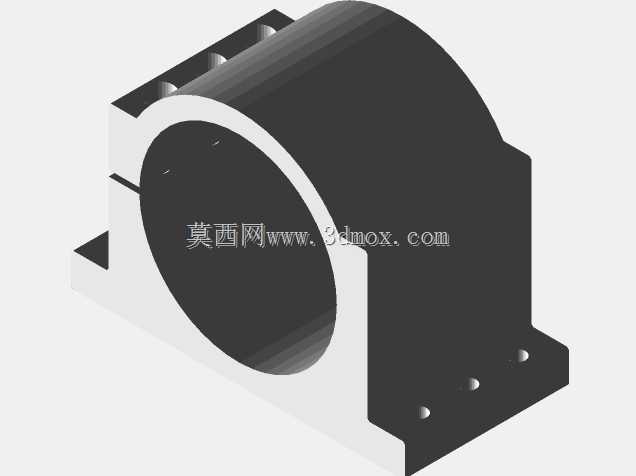

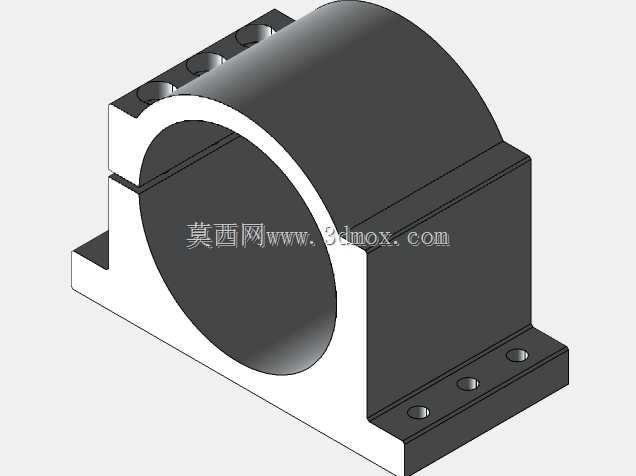

这款主轴固定支架主要面向中小型数控雕刻、铣削加工场景设计，适配3.2kW与3.7kW功率段的风冷或水冷主轴单元，适配的主轴夹持直径为100mm，是桌面级CNC路由器、小型数控铣削设备组装与改装过程中常用的连接固定部件。从结构设计来看，支架采用上下对开的抱合式夹持结构，上半部分为弧形抱箍，下半部分为带安装底板的支撑基座，抱合面与主轴外圆的贴合弧度经过匹配设计，能够保证夹持时的接触面积足够，避免主轴高速运转时出现夹持松动、同轴度偏移的问题。上抱箍与下基座之间通过侧边的锁紧螺栓实现紧固，螺栓孔位预留了足够的锁紧行程，既可以保证足够的夹持预紧力，也能在主轴维护拆卸时快速松脱，不需要完全拆解支架的安装固定结构。底部的安装底板采用双侧延伸的法兰式结构，底板上预留了对应规格的安装通孔，孔位间距符合常规小型数控设备的铝型材台面安装标准，安装时可以直接通过T型螺栓或者内六角螺栓固定在设备的移动横梁或者滑台台面上，不需要额外加工转接板，能够减少设备组装时的加工工序。在实际应用场景中，这类支架除了用于常规CNC路由器的主轴固定，也可以适配在小型木工开料设备、广告雕刻机、非金属铣削加工设备上，甚至在一些非标自动化设备的动力头安装工位，只要动力单元的外径匹配、负载在支架承重范围内，都可以使用这款支架完成固定。设计时充分考虑了加工场景的受力特性，支架的主体壁厚经过受力校核，在主轴满功率切削、产生径向切削力的工况下，支架本身的形变量控制在允许范围内，不会因为夹持形变导致主轴跳动超差，影响加工表面质量。抱箍与基座的连接位置做了加强筋过渡，避免长期受交变切削力作用出现连接位置的应力断裂，底板的安装面与抱箍的中心轴线保持严格的垂直精度，安装后能够保证主轴的轴线与工作台面垂直，减少设备调试时的校准工作量。支架的整体外形没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了整体高度，能够降低设备移动轴的负载惯量，提升设备运动时的动态响应速度，对于步进电机或者伺服电机驱动的小型数控设备来说，更低的运动负载也能提升设备的加工进给速度与定位精度。
