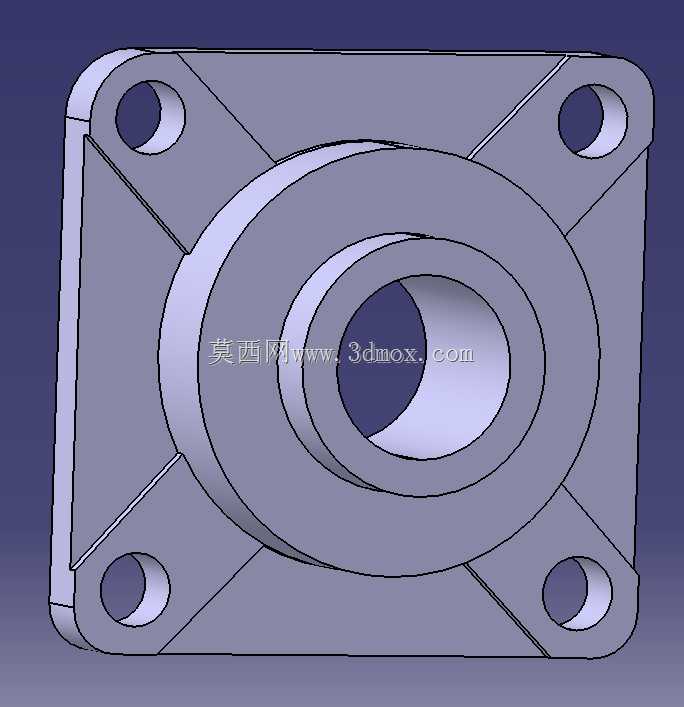

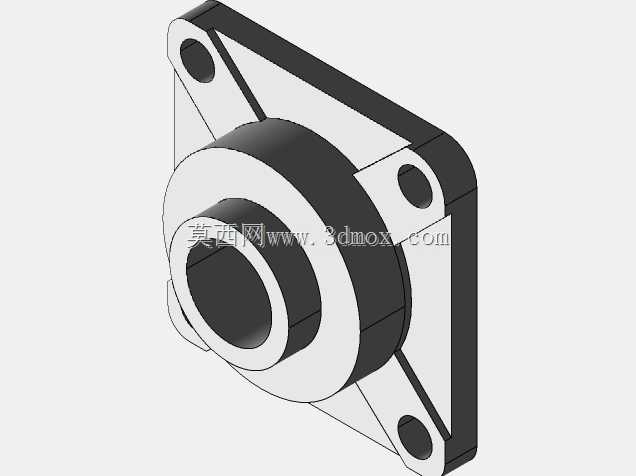

方形带座外球面UCF208轴承结构

在各类轻工输送线、食品加工设备、中小型农用机械的传动布局中，带座外球面轴承的应用占比一直居高不下，这类部件不需要复杂的安装基座加工，就能为旋转轴提供稳定的径向支撑，同时补偿一定范围的安装同轴度误差，降低现场装配的调试难度。UCF208属于方形法兰式带座外球面轴承，其方形安装座的四个角预留了通孔安装位，安装时可以直接通过螺栓将整个轴承单元固定在设备的立式安装面或侧装机架上，不需要额外加工轴承安装孔位，适配很多机架为型材焊接、没有精密镗孔条件的设备场景。从结构设计来看，这款轴承的座体采用了加厚的方形法兰结构，四个安装耳的位置做了圆弧过渡处理，避免应力集中在安装孔边缘，长期承受径向载荷时不容易出现安装耳断裂的问题；轴承内圈带有顶丝结构，装配时可以直接将内圈顶紧在转轴上，不需要额外设计轴肩定位，轴的加工只需要保证对应直径的公差即可，大幅降低轴类零件的加工成本。实际选型时需要注意，这款轴承的安装边界要预留足够的操作空间，四个安装螺栓的紧固需要对角逐步拧紧，避免座体受偏载导致轴承内圈与轴出现卡滞；轴承的中心高、安装孔孔距都有统一的行业标准，替换同型号旧件时不需要重新改动机架的安装孔位，维护更换效率很高。很多现场维护人员容易忽略的是，这类带座轴承的座体与外球面轴承的配合是球面接触，允许轴在安装时有小角度的偏斜，但是偏斜角度不能超过产品允许的范围，否则会加剧轴承滚道的磨损，缩短使用寿命。在输送线的辊筒驱动端、小型风机的叶轮支撑端、包装设备的导辊安装位，这类方形带座轴承的使用非常普遍，其一体集成的结构不需要维护人员单独装配轴承与座体，开箱即可直接安装，相比分体式的轴承与座体组合，省去了配合公差选配的环节，也避免了装配时敲砸轴承导致的精度损失。建模过程中需要重点还原座体的安装孔位置、轴承内圈的顶丝孔结构、座体与轴承外圈的球面配合面特征，这些细节直接影响后续做设备装配干涉检查时的准确性，如果安装孔的位置尺寸出现偏差，生成的工程图就会直接误导现场加工，导致安装时孔位对不上的问题。另外座体的铸造圆角、安装面的凸台结构也需要准确还原，这些结构是铸造工艺必须的特征，做有限元受力分析时，圆角位置的应力分布是校核座体强度的关键参考点，不能为了建模省事直接做成直角结构，否则分析结果会和实际受力情况出现很大偏差。
