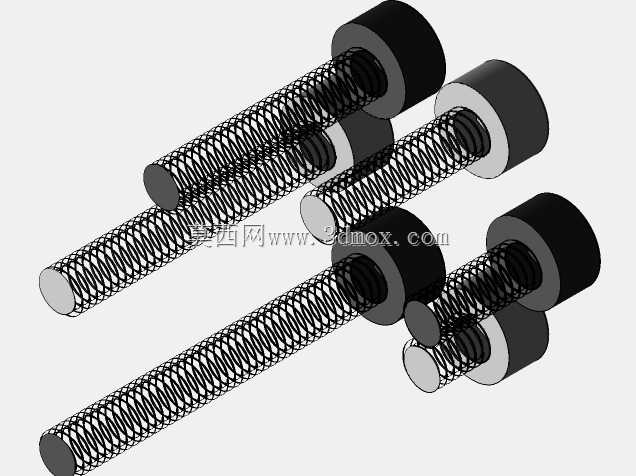

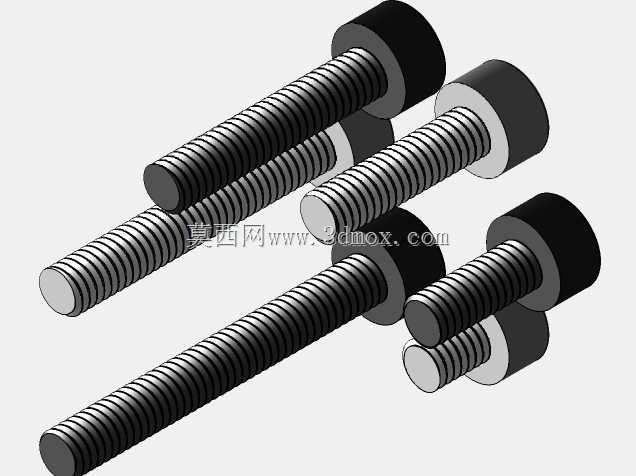

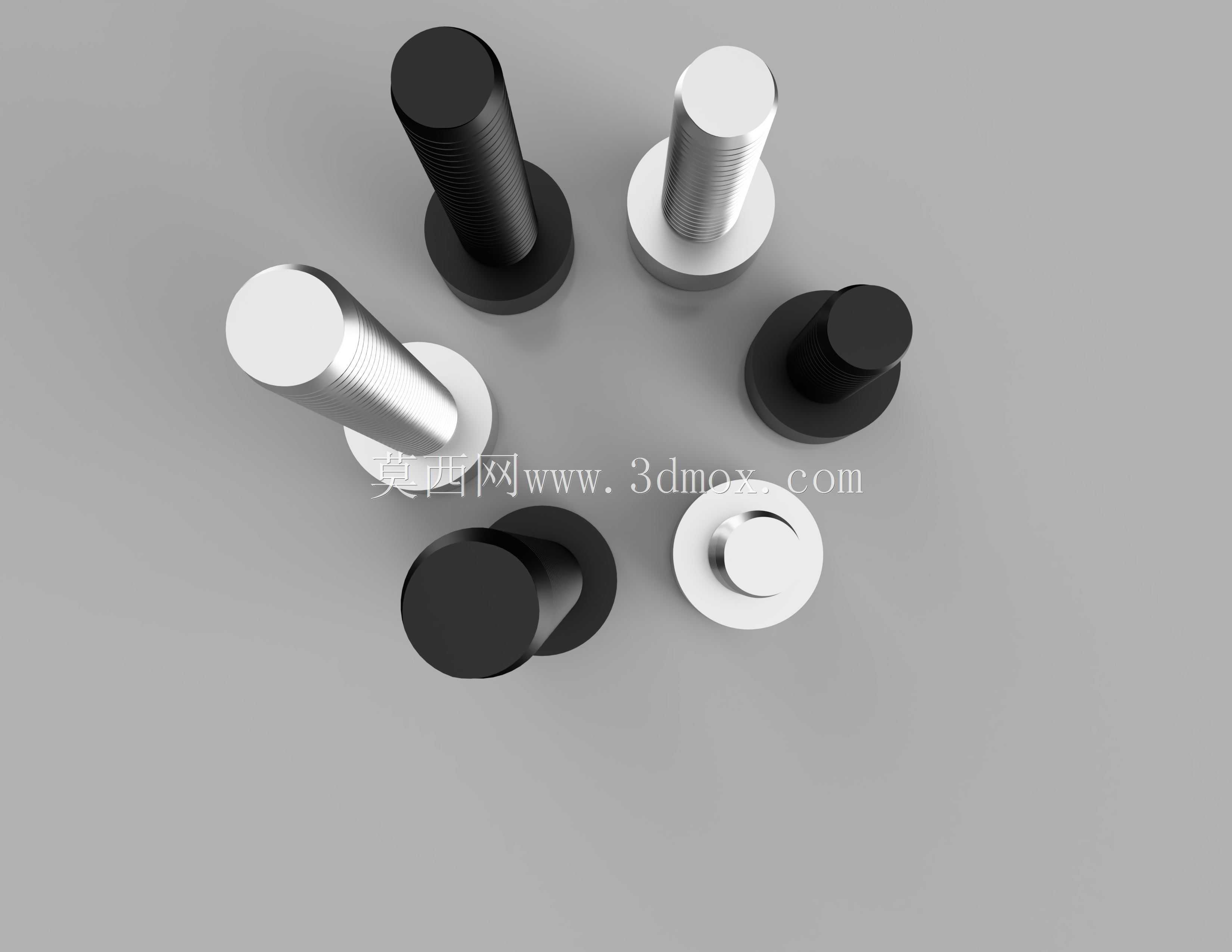

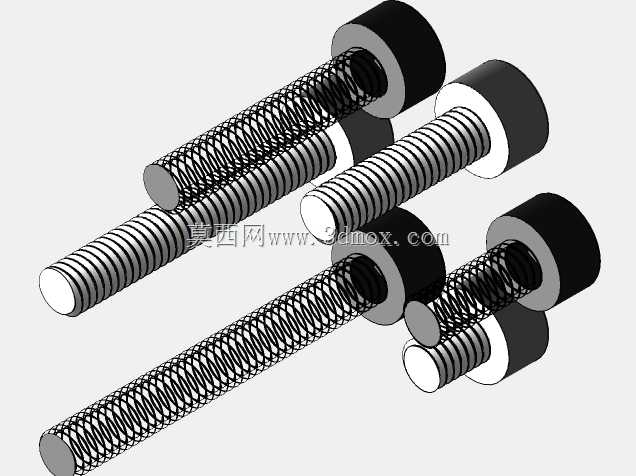

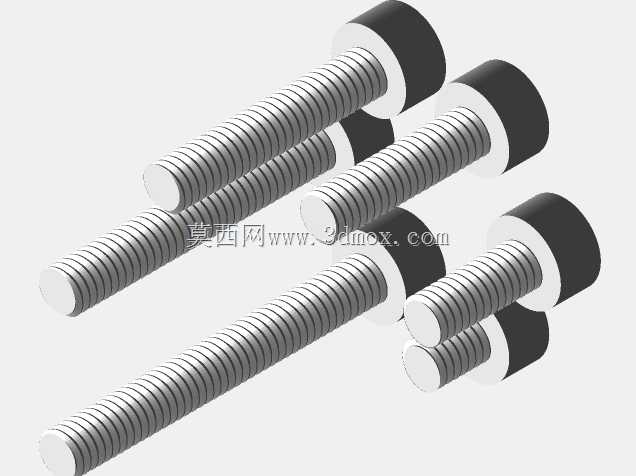

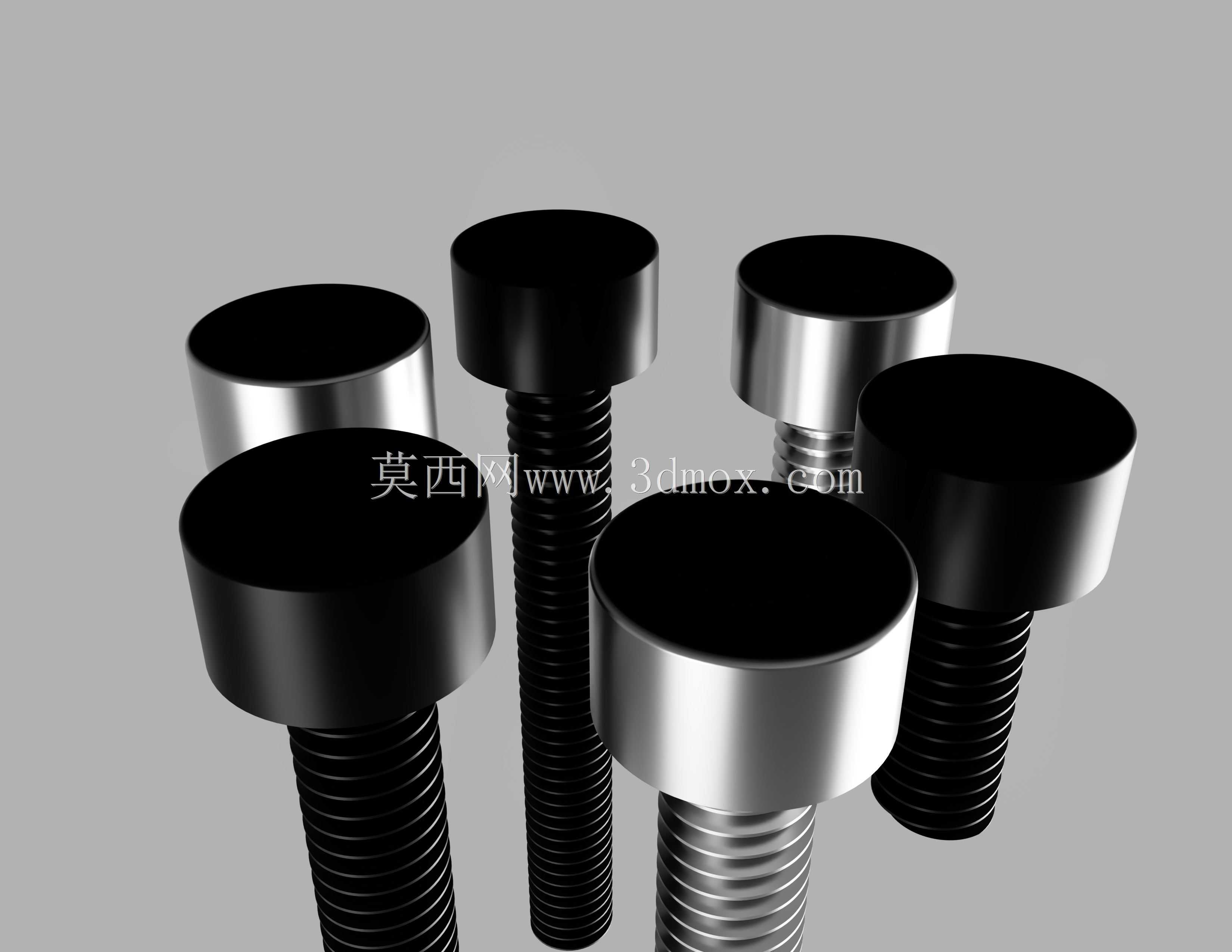

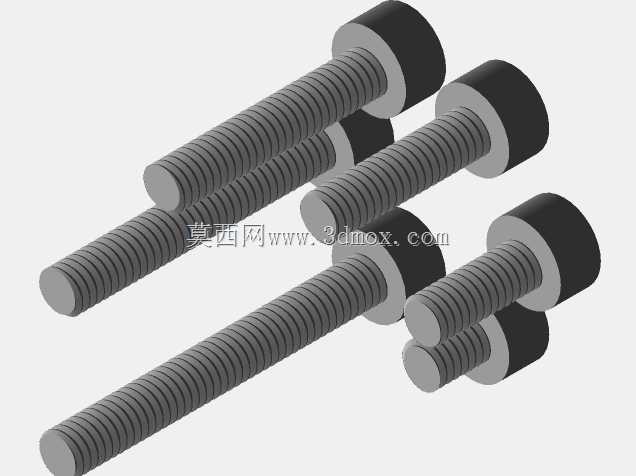

M4规格多长度外六角紧固螺钉

做机械结构设计这十几年，外六角螺钉是选型表里绕不开的基础件，这次的M4规格六角螺钉覆盖了5mm到30mm的常用长度段，基本能覆盖从薄板叠装到深孔紧固的多数小载荷连接场景。航空类小型机载设备的内部模组固定常选这类小规格螺钉，比如航电模块的PCB板与金属支架连接，既要控制连接件自重，又要保证振动工况下的连接可靠性，5mm、10mm的短款刚好适配单层板加绝缘衬垫的总厚度，不会出现螺杆穿出支架刮碰内部线路的问题。电子消费类产品的外壳拼接、内部结构件锁附也常用这个规格，比如小型工控盒的上下盖装配，15mm、20mm的长度能兼顾2-3层塑料筋位加金属嵌件的锁附深度，避免滑牙同时保证接缝处的贴合度，不会出现长期使用后接缝翘曲的情况。玩具类产品的结构连接对紧固件的头部尺寸、螺杆长度容错率要求更高，25mm、30mm的长款可以适配玩具内部多层塑料支架的贯穿式连接，六角头部的受力面比十字槽更大，工厂批量装配时风批打紧的打滑率更低，能有效提升产线装配效率。设计这类标准件三维模型时，首先要严格对应螺纹公称尺寸的公差带，M4粗牙螺纹的螺距为0.7mm，建模时螺纹牙型的牙型角、大径小径尺寸都要符合通用紧固件公差要求，避免后续装配时出现螺纹干涉或者配合过松的问题。六角头部的对边尺寸、对角尺寸也要匹配标准扳手的开口范围，不管是手动装配用的呆扳手，还是自动化装配用的套筒，都能完全贴合头部受力面，不会出现拧动时边角磨损的情况。安装边界方面，不同长度的螺钉要对应标注适配的被连接件总厚度范围，比如5mm长度款适配的总锁附厚度要控制在2-4mm，预留足够的螺纹啮合长度同时避免螺杆顶到对侧零件；30mm长度款适配的锁附厚度在22-27mm，过长的伸出段不仅会占用额外的内部空间，还可能在设备运行时剐蹭周边运动部件。这类螺钉的表面处理通常根据应用场景选择，航空场景多采用钝化处理提升防腐蚀能力，电子场景可选镀镍提升外观一致性，玩具场景多采用镀锌满足基础防锈要求即可，建模时可以预留表面处理的厚度公差，保证实际生产后的尺寸仍在装配允许范围内。
