叉形铰接连接轴结构设计展示

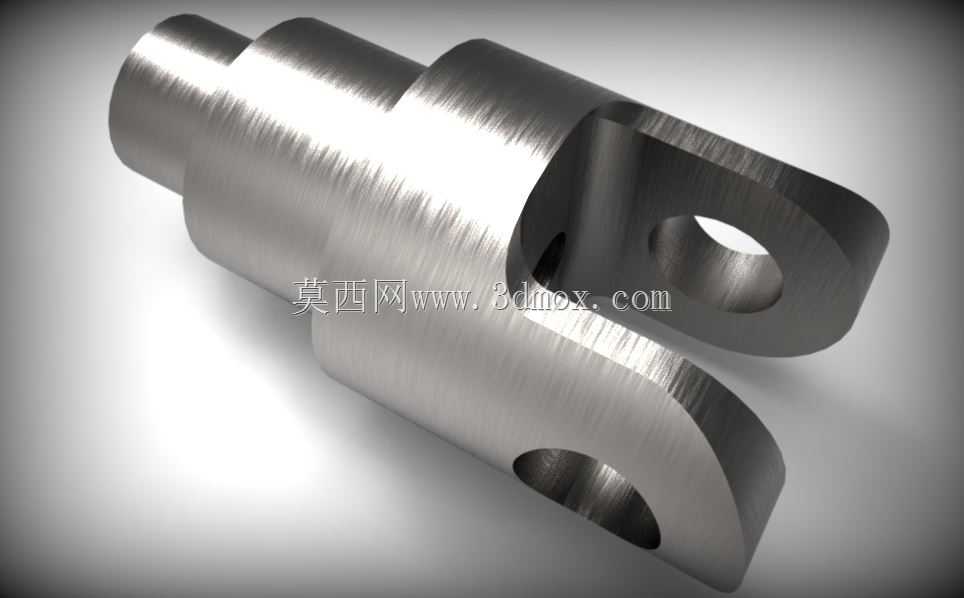

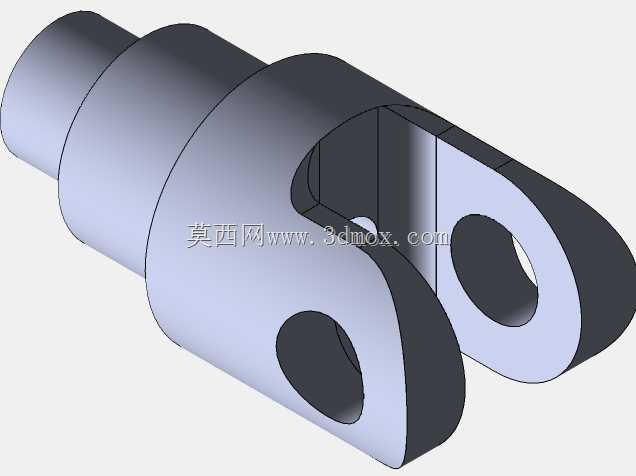

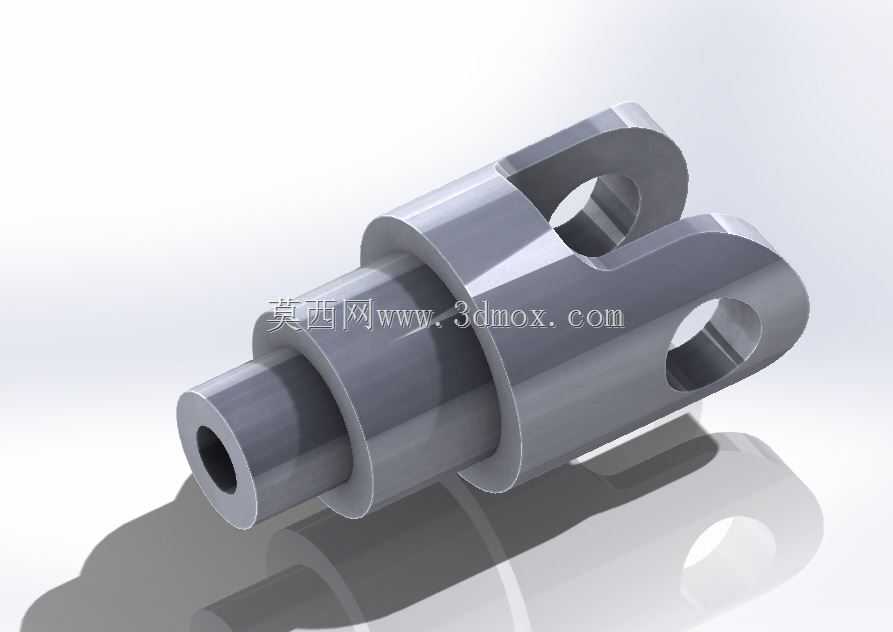

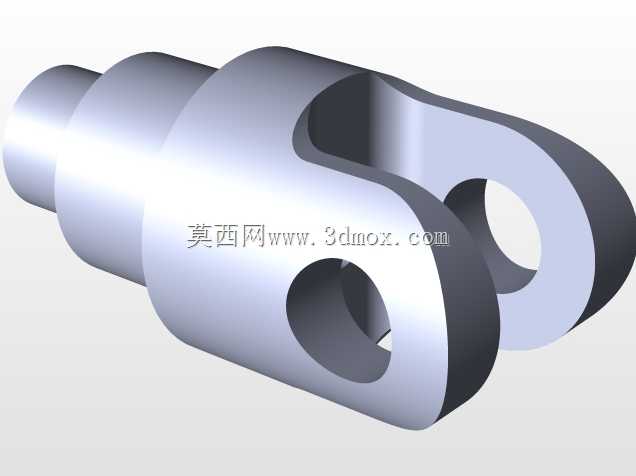

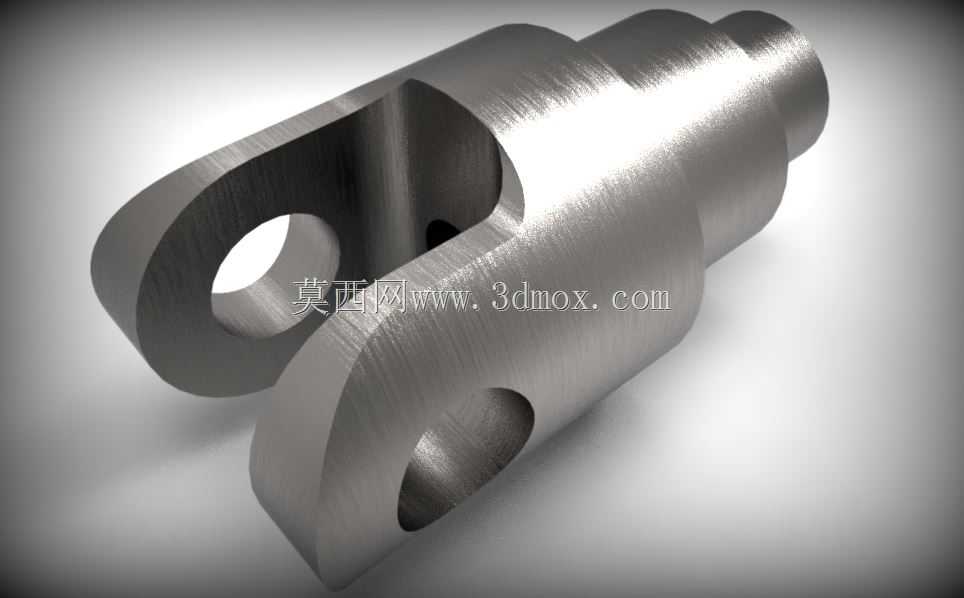

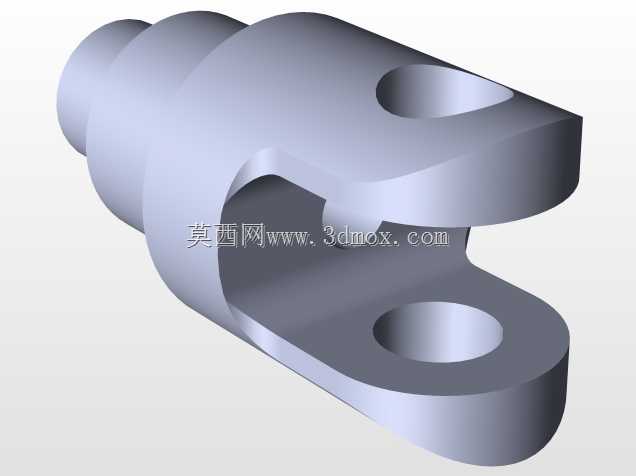

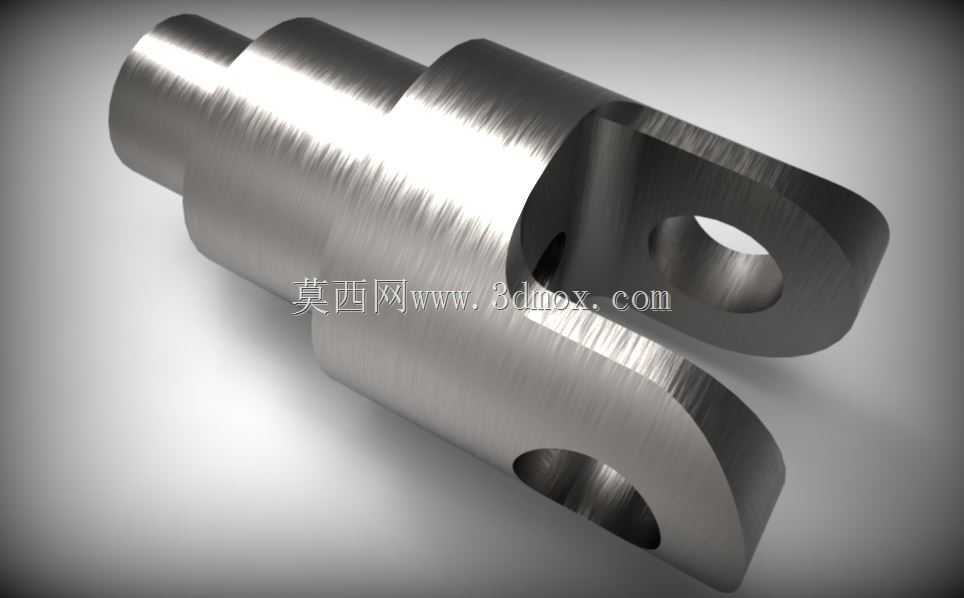

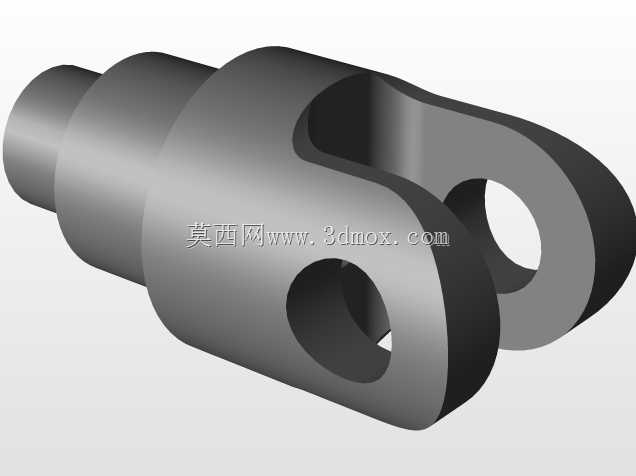

这类叉形铰接连接轴多用于需要实现往复摆动与扭矩传递结合的传动链路中，常见于轻工自动化输送线的摆臂驱动端、小型工程机械的操纵连杆机构、农用机具的挂接传动部位，核心作用是在两个存在相对摆角的构件间传递轴向与径向载荷，同时补偿一定范围内的安装角度偏差，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，零件一端采用开叉式耳座结构，两个平行耳片上预留同轴销孔，用于穿装铰接销轴与配套构件形成转动副，耳片内侧做了圆弧过渡处理，既减少加工时的应力集中隐患，也能避免铰接转动时与配合件发生边角剐蹭；另一端为阶梯轴结构，不同直径的轴段分别对应轴承安装位、传动件配合位与轴向定位台阶，轴肩处的退刀槽尺寸严格按照配合公差要求设计，保证轴承装配时能贴合定位面无窜动间隙，轴端的倒角处理既方便装配时的导向导入，也能去除加工毛刺避免划伤装配人员与配合零件表面。设计过程中需要优先明确安装边界的尺寸约束：铰接端的耳片开档宽度要匹配所连接构件的连接端厚度，预留0.1-0.2mm的间隙保证转动顺畅无卡滞，销孔的直径公差要与选用的铰接销轴公差带匹配，通常采用H7/h6的间隙配合满足转动需求；轴段部分的各档直径要匹配所选标准轴承的内径尺寸，轴段长度要对应安装腔内的轴承位、隔套、传动轮的总装尺寸，保证装配后轴向锁紧时各部件无窜动余量。零件整体采用回转体加局部铣削的加工工艺，棒料下料后先通过车床完成各轴段的外圆车削、端面加工与倒角，再通过铣床铣削叉形耳座的开档部分，最后通过钻床完成销孔加工与孔口倒角，加工时要严格保证两个耳片销孔的同轴度，以及销孔轴线与轴段轴线的垂直度，否则装配后会出现转动卡滞、受力不均导致的耳片断裂问题。实际选型应用时，要根据传递的载荷大小核算耳片的厚度与销孔的挤压强度，轴段部分要核算扭矩传递时的扭转强度与轴承位的弯曲强度，避免重载工况下出现轴颈断裂、耳片变形的失效问题，表面处理可根据使用场景选择发黑、镀锌或者淬火处理，提升零件的防锈能力与表面耐磨性能。
