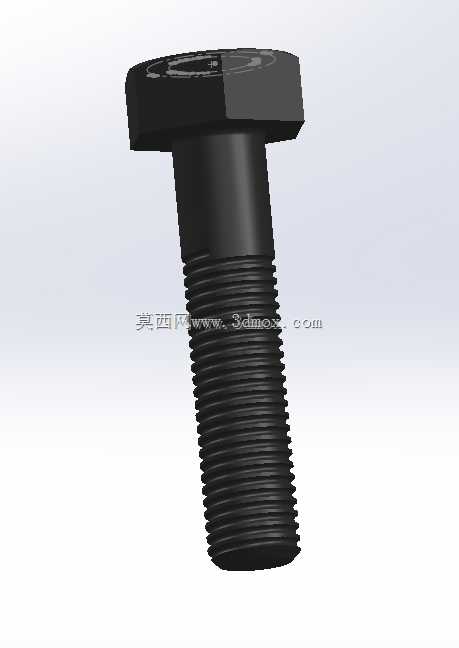

M12细牙外六角T型螺栓结构设计

这款M12细牙螺栓的设计，最初是针对机床T型槽装夹场景做的适配优化，日常做工装夹具设计时，经常会遇到槽宽固定、装夹空间局促的情况，普通六角头螺栓无法直接嵌入T型槽完成快速锁紧，这款螺栓的头部尺寸完全匹配标准14mm槽宽的T型槽安装边界，头部厚度控制在8mm，既保证拧紧时的承压面积，又不会因为头部过厚导致槽内卡滞或者装夹时突出槽面干涉工件。螺纹部分采用1.25mm螺距的细牙设计，相比同规格粗牙螺栓，细牙的自锁性能更优异，在机床持续振动的加工工况下，不容易出现松脱移位，适合需要长期保持装夹精度的铣削、磨削加工工位，同时细牙螺纹的牙型更小，拧入时的行程控制精度更高，做微调装夹时能更精准控制压紧力，避免压伤薄壁工件表面。设计阶段特意做了杆部与螺纹段的同轴度公差约束，控制在0.05mm以内，保证螺栓穿入压板孔位时不会出现卡涩，头部的六角对边尺寸做了倒钝处理，避免安装时划伤操作人员或者槽壁，杆部靠近头部的位置做了0.5mm的退刀槽，既方便螺纹加工时的退刀操作，也能减少应力集中，避免长期受交变载荷时在螺纹根部出现断裂。除了机床T型槽装夹场景，这款螺栓也适配自动化生产线的型材机架拼接、模具的模架锁紧、输送设备的导轨固定等场景，安装时可以直接从T型槽的端部滑入对应位置，不需要从槽口逐段穿入，大幅提升长槽工位的装夹效率。做三维建模时，螺纹部分采用真实牙型扫描建模，没有用装饰螺纹线简化，能直接用于后续的干涉检查、受力仿真分析，头部的承压面做了平面度约束，保证拧紧时受力均匀，不会出现偏载导致的压紧力不足。实际选型时需要注意，这款螺栓的杆部长度是根据常用装夹厚度做的适配，搭配不同厚度的压板使用时，要核算螺纹旋入深度不小于1倍公称直径，保证锁紧强度满足工况载荷要求，在有腐蚀的工况下使用时，可以根据需求更换对应表面处理的版本，但基础安装尺寸完全兼容标准T型槽的设计规范，不需要额外改动安装位的结构尺寸。
