水处理厂脏泡沫收集浮渣箱结构

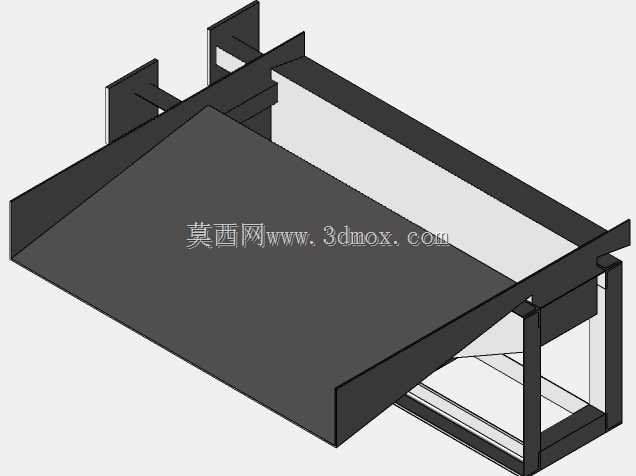

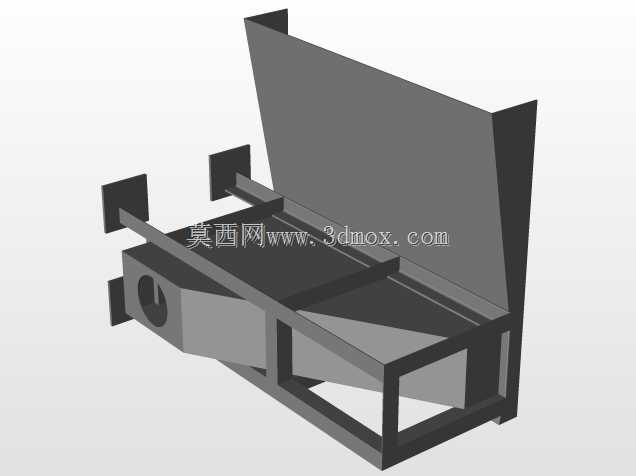

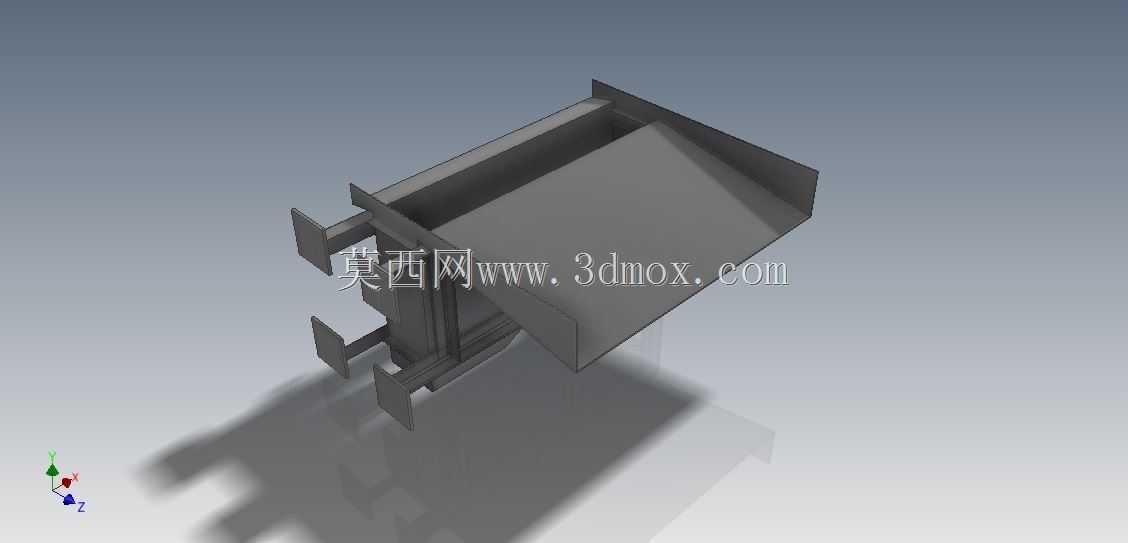

在市政及工业水处理环节，曝气池、气浮池的液面会持续富集裹挟污泥、油脂的脏泡沫层，若不及时刮除收集，会随出水溢流导致排放指标超标，浮渣箱就是配套刮渣机使用的末端收集构件，承接刮渣板推送过来的浮渣泡沫，将其导入排渣管路完成渣水分离的第一步。从结构设计来看，该浮渣箱采用敞口斜向导流的整体构型，迎渣面做了大角度倾斜扩口设计，能适配刮渣板的运动轨迹，避免刮渣板回程时带渣回流，箱体主体采用薄壁折弯焊接结构，在保证整体刚度的前提下控制自重，降低浮态下的吃水深度，减少对池体液面波动的影响。箱体侧边设置的多组卡装定位支架，是为了适配池壁的安装导轨，安装时可根据实际液位高度调整箱体的固定高度，保证敞口上沿始终与设计液位齐平，既不会因位置过低导致大量清水灌入箱体增加后续排渣负荷，也不会因位置过高导致浮渣泡沫无法顺利刮入箱内。箱体底部预留了标准的排渣法兰接口，可直接对接厂区的排渣支管，无需现场额外做开孔焊接作业，降低现场安装的施工难度。从安装边界来看，该浮渣箱的整体宽度适配常规幅宽的链板式刮渣机，安装时需保证箱体迎渣面与刮渣板的运动方向垂直，两侧与池壁的间隙控制在5mm以内，防止浮渣从侧边缝隙漏出，支架的固定螺栓需采用防松设计，避免长期受水流冲击、刮渣板碰撞出现松动移位。在结构细节处理上，箱体的所有焊接接缝都做了满焊打磨处理，避免长期接触污水出现缝隙腐蚀，敞口边缘做了折边加强处理，防止人员误踩或者浮渣堆积挤压导致边缘变形，倾斜导流面的角度经过反复校核，能让落入箱内的浮渣靠自重快速滑向底部排渣口，不会在斜面堆积板结，减少日常运维的清掏频次。
