皮科内铆接机夹紧框架结构件

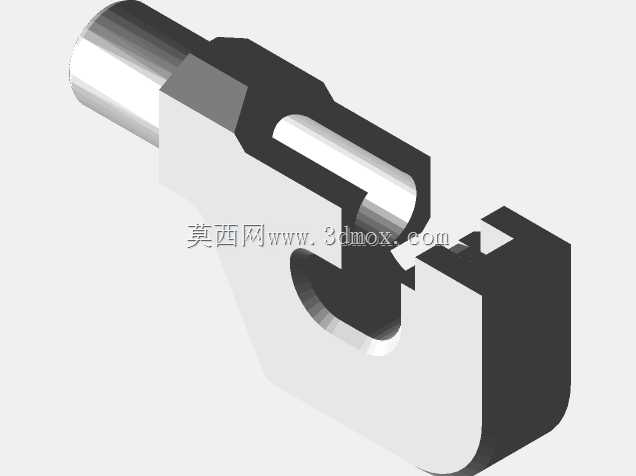

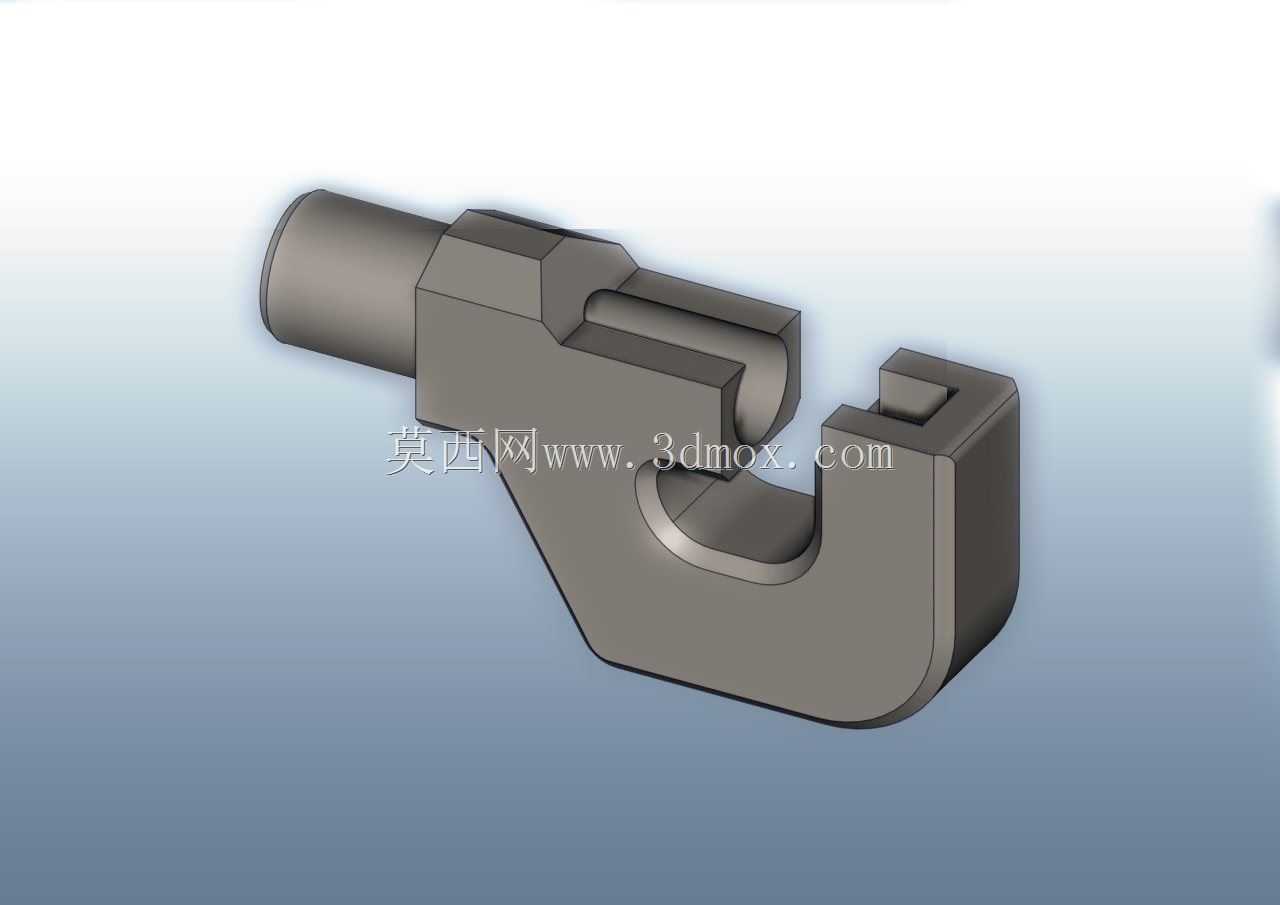

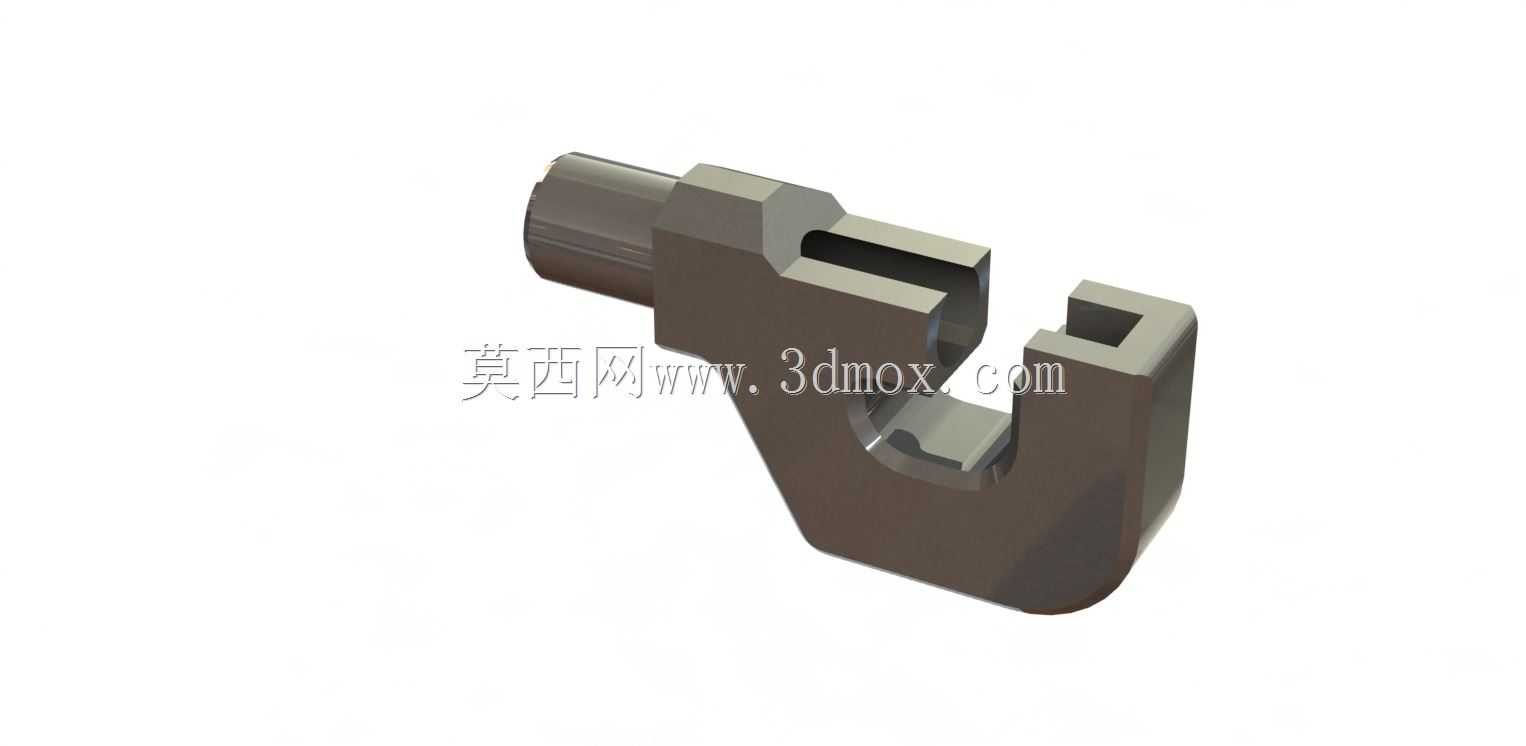

该夹紧框架是老式埃克尔德皮科内铆接机上的核心受力构件，属于铆接设备作业端的关键执行部件，主要应用在小型五金件、薄板连接件的压铆工序场景中，在皮具加工、小型金属构件铆接装配的生产线上，这类构件直接承担铆接作业时的夹紧反力，是设备上容易出现疲劳损耗的易损核心零件。从实际设备运行逻辑来看，该构件的C型开口结构直接决定了铆接作业的可容纳工件尺寸，开口处的两个定位凸台分别对应铆接冲头的导向位与工件的支撑位，作业时圆柱端接入设备的动力推杆，将轴向推力通过框架本体传导至开口端的夹紧位置，实现待铆接工件的压紧固定，为后续铆接冲头的压合动作提供稳定的刚性支撑。设计上采用了一体式锻造后机加工的结构思路，没有额外的拼接焊缝，整体受力路径沿着C型框架的弧形过渡段连续传递，在应力集中的转角位置做了大圆角过渡处理，避免长期交变载荷下出现应力开裂的问题；左侧的圆柱连接段做了同轴度公差约束，能够直接插入设备的导向套中，保证动力传递过程中不会出现偏载，开口处的两个卡位槽分别做了不同的深度设计，对应不同规格铆接模具的快速换装需求，不需要额外调整工装位置就能适配3-5mm直径的常规铆钉作业。从安装边界来看，圆柱连接段的外径与设备导向套内径采用间隙配合，安装时不需要额外的紧固件，直接插入后通过端部的销孔与动力推杆锁止即可，C型开口的外轮廓尺寸需要匹配设备前端的安装避让空间，作业时框架的运动行程完全由动力端的推杆行程决定，开口的深度尺寸覆盖了常规小型铆接工件的夹持厚度范围，不需要额外加装垫块就能完成大部分常规铆接工序的夹紧动作。在长期的设备运维场景中，这类老款进口铆接机的原厂配件供应周期长、替换成本高，对该构件进行三维测绘建模，能够为设备的配件国产化替换提供精准的结构参考，建模过程中还原了原构件的所有配合尺寸、倒角过渡与受力结构特征，能够直接用于后续的机加工生产，替换失效的原厂零件，减少设备停机等待配件的时间。
