简支梁挠度仿真分析验证三维结构

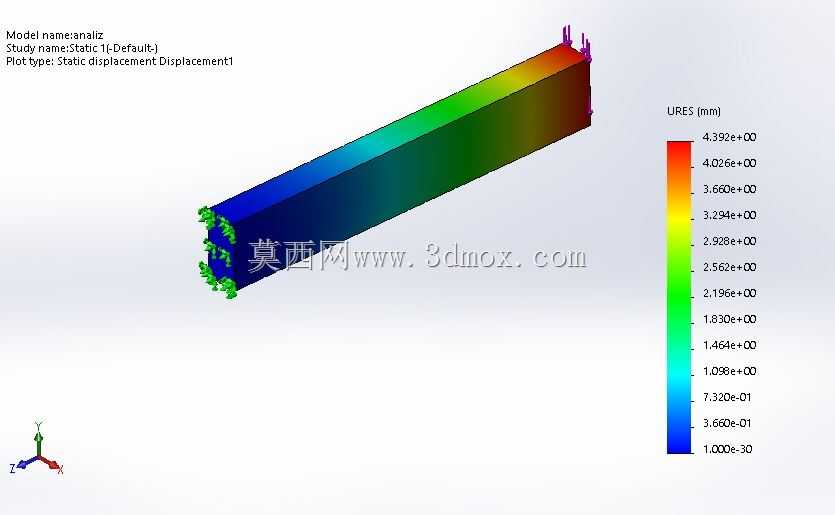

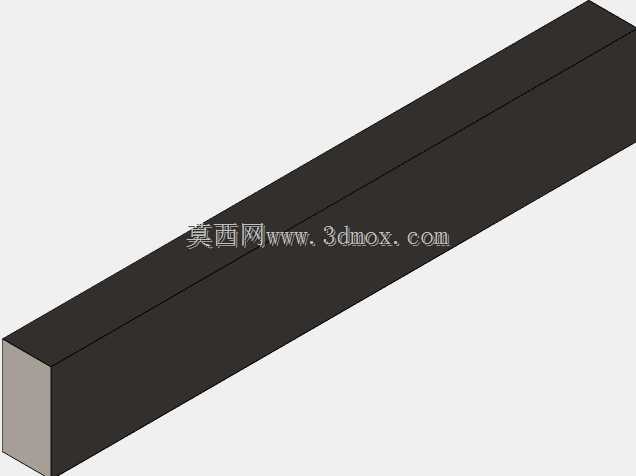

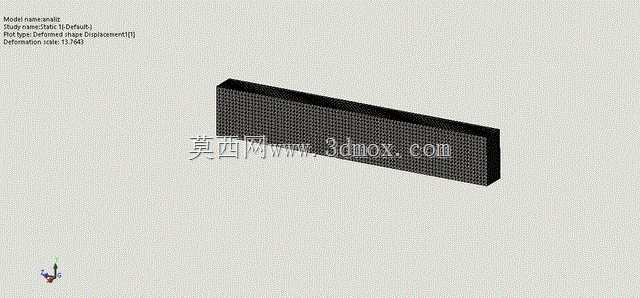

在常规机械结构设计场景中，梁类构件是设备机架、支撑平台、输送承载结构里最常见的受力单元，其受载后的挠度变形量直接决定整套设备的运行精度与结构可靠性，比如自动化生产线的承载横梁如果挠度过大，会导致输送定位偏差、传动部件卡滞，重型设备的支撑梁变形超标甚至会引发结构失稳的安全隐患。本次构建的梁结构分析模型，核心是围绕等截面矩形梁的受载变形特性展开，模型采用规整的长方体等截面构型，截面尺寸与梁的跨度比例参考常规中小型设备支撑梁的常用参数设定，安装边界按照简支梁的实际约束条件设置，即两端约束竖向位移、保留转动自由度，完全匹配工程现场中梁两端通过铰接座、螺栓压板固定的实际安装状态，不会出现过度约束导致的仿真结果失真问题。设计过程中没有直接依赖单一仿真结果输出，而是同步匹配了材料力学短公式计算、双积分法理论推导两种传统计算逻辑的对照路径，建模时严格按照实体单元划分网格，对应力集中易出现的加载区域做了网格局部加密，保证变形计算结果的收敛性与工程参考价值。从功能特性来看，该模型可直接用于验证不同载荷工况下梁的变形分布规律，帮助设计人员快速判断初选的梁截面参数是否满足刚度要求，避免盲目加大截面造成的材料浪费，或是截面选型不足导致的刚度不够问题。实际工程应用中，这类梁结构挠度验证的逻辑可直接迁移到设备龙门架横梁、输送线支撑梁、工装夹具承载梁的设计环节，设计人员可通过调整模型的截面尺寸、跨度参数、加载位置，快速得到对应工况下的变形云图，对比理论计算值的偏差，排查建模过程中约束设置、载荷施加的常见错误，比如很多新手做仿真时容易把简支约束设成固定端，导致计算出的挠度比实际值小很多，通过这套对照分析的逻辑就能快速发现问题。模型的变形结果输出直接对应梁的最大挠度位置，也就是跨中受载点的竖向位移值，和材料力学中简支梁集中载荷下的最大挠度计算公式结果形成互验，能帮助结构设计人员建立仿真结果与理论计算的对应认知，避免脱离理论依据盲目信任仿真输出的问题。在安装边界的处理上，模型特意还原了实际安装中支撑面的接触特性，没有采用理想化的点约束，而是按照实际支撑座的接触面积设置约束范围，更贴近真实工况下的受力状态，计算出的变形结果更具工程参考意义，可直接用于指导同类型梁构件的选型与结构优化。
