水泥粉磨系统用旋转进料锁风阀结构

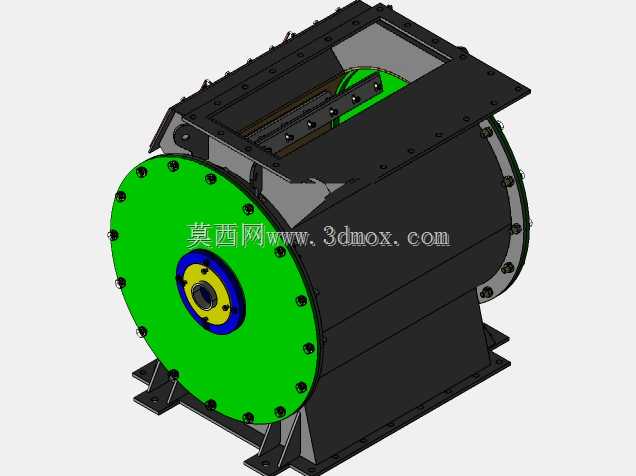

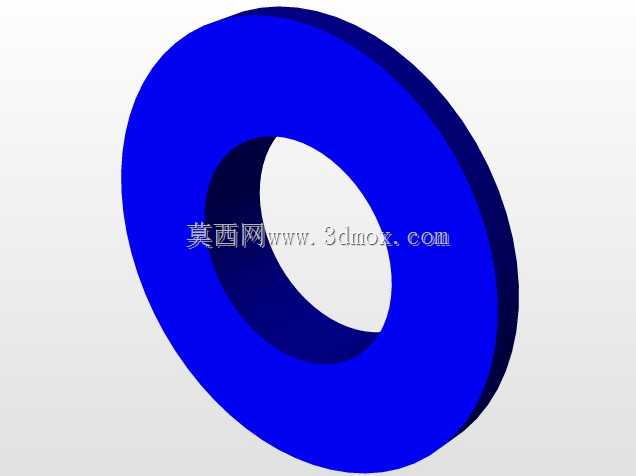

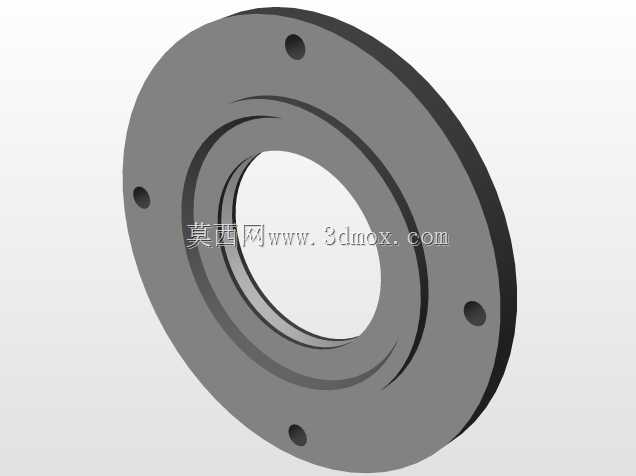

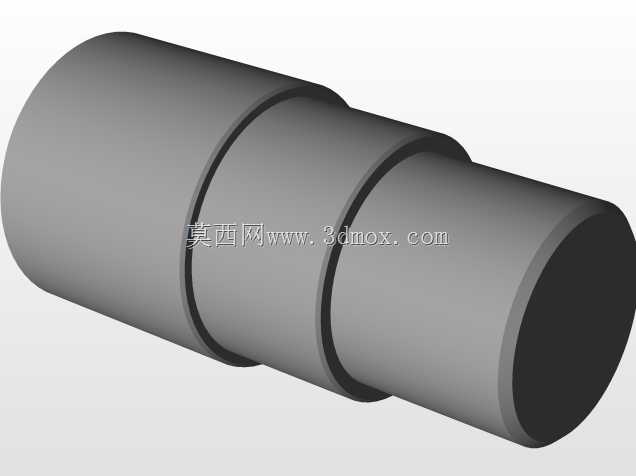

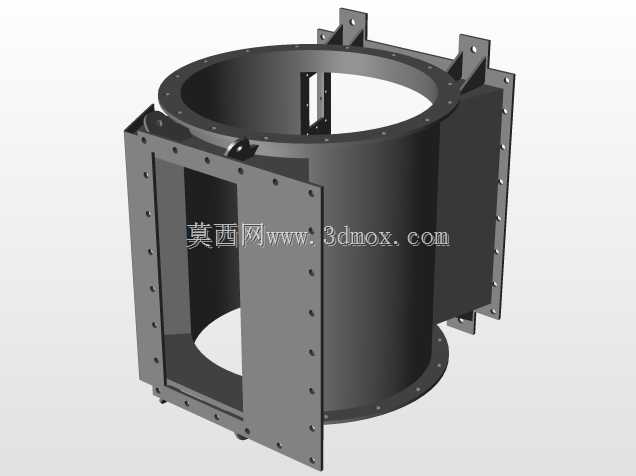

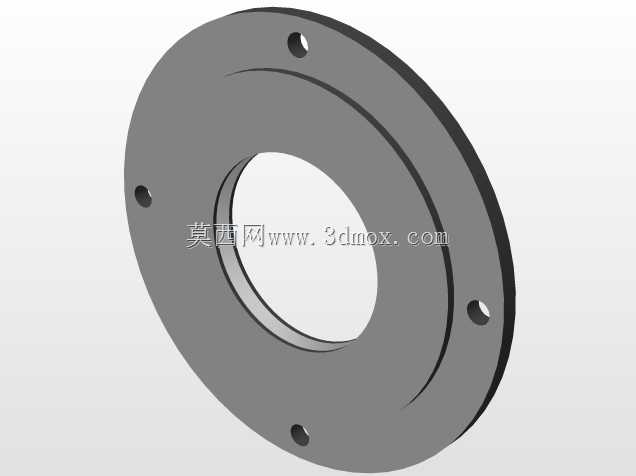

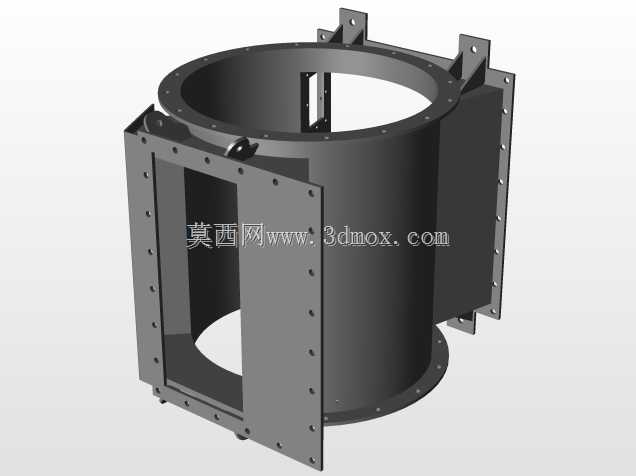

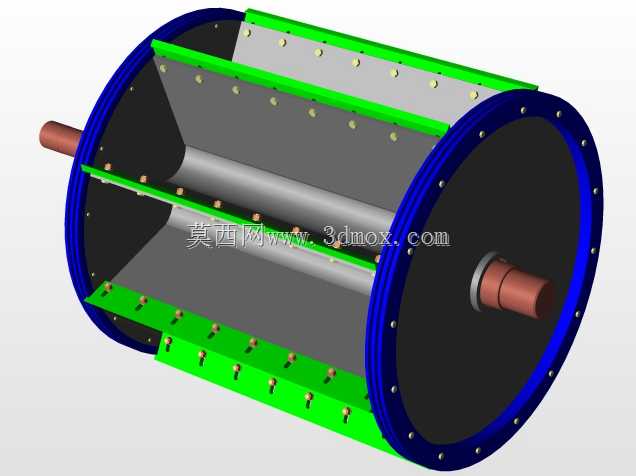

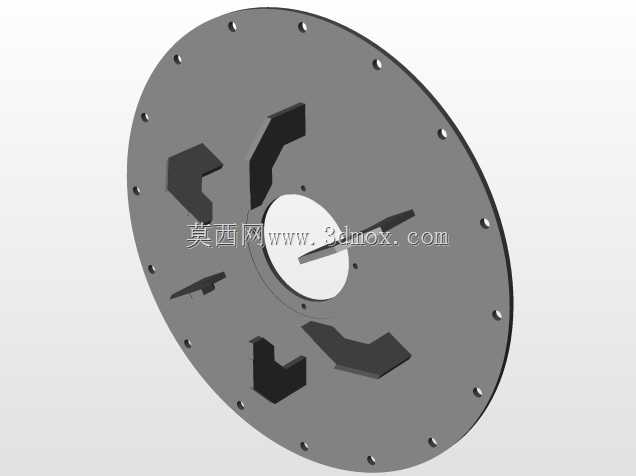

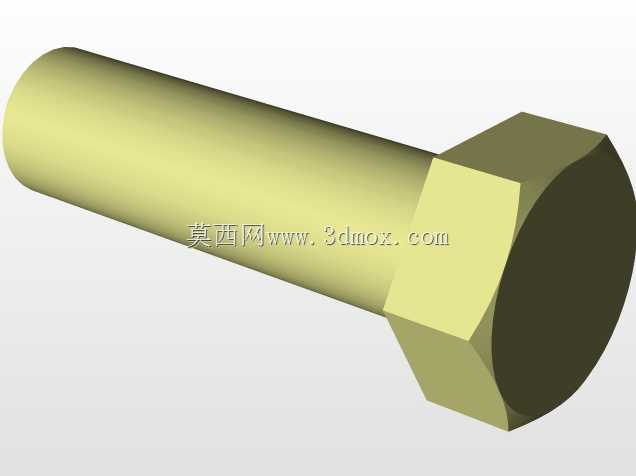

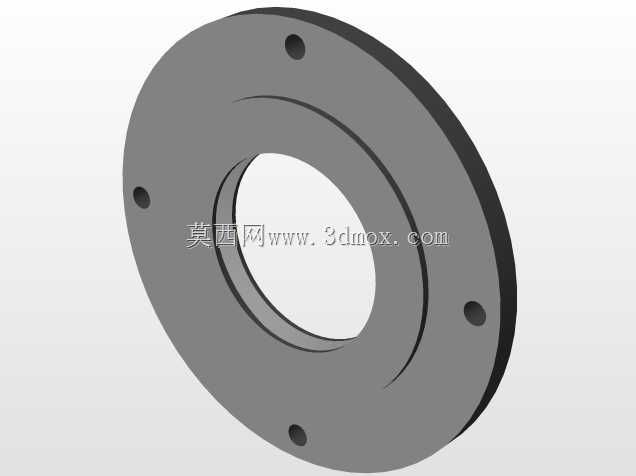

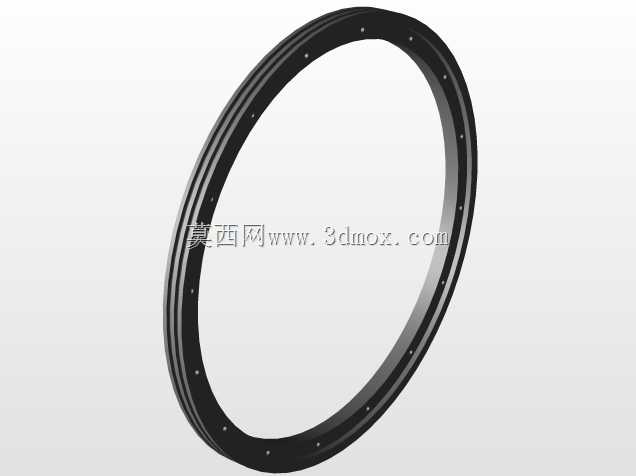

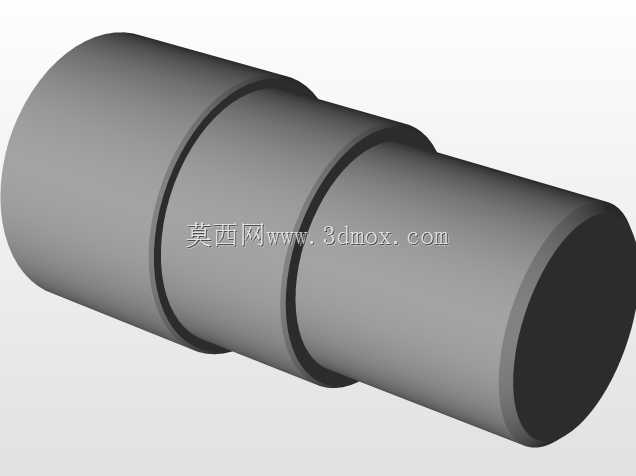

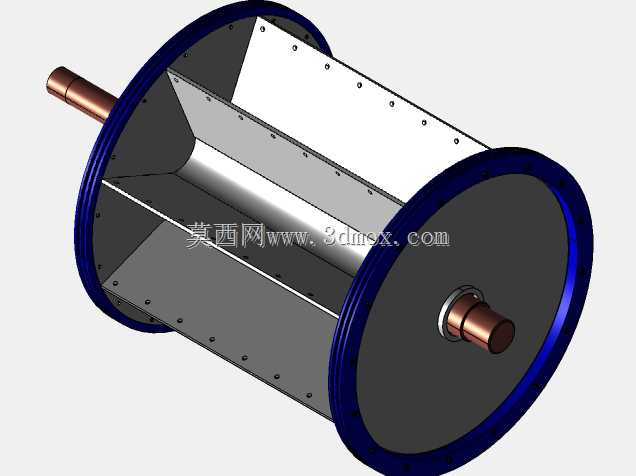

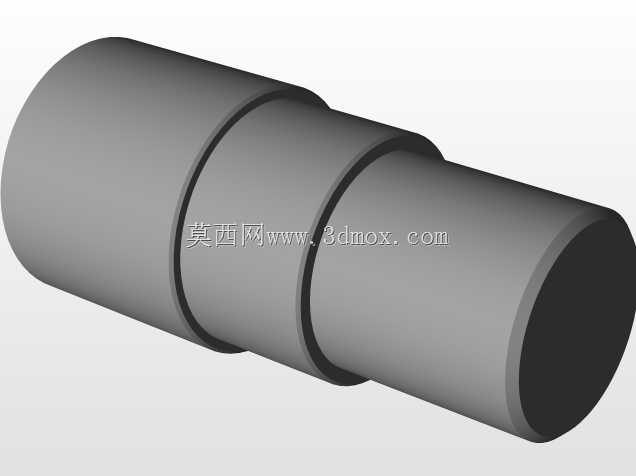

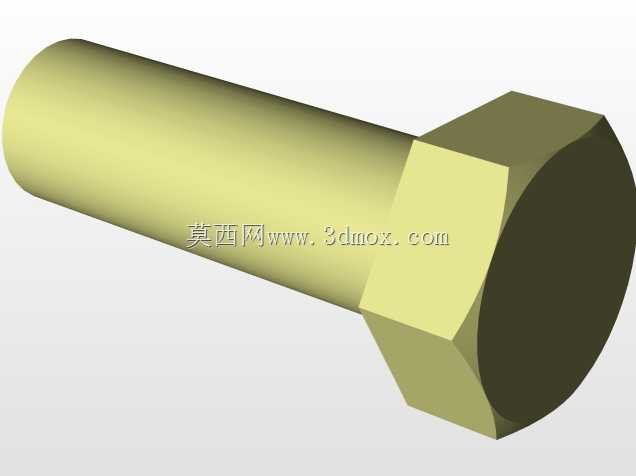

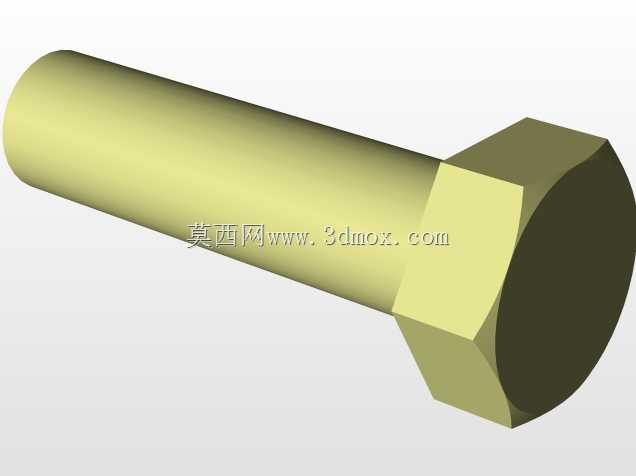

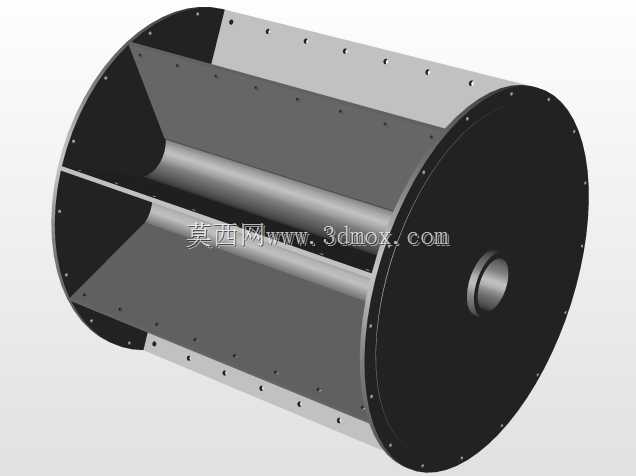

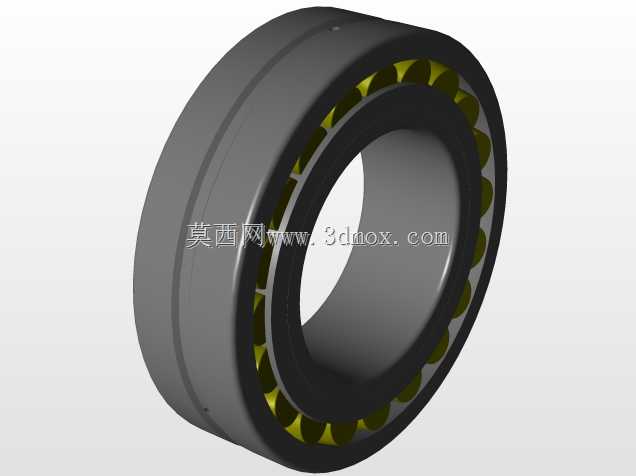

该结构应用于水泥生产粉磨工序的进料环节，安装在粉磨设备入料端与上游喂料装置的衔接位置，核心作用是在稳定输送粉状物料的同时，阻断粉磨系统内部气流向外泄漏，避免系统风压波动影响粉磨效率，同时防止外部冷空气进入磨内增加热耗。设备整体采用卧式转子结构，主体外壳为箱式焊接结构，侧面端盖采用法兰连接形式，端盖中心设置轴孔用于安装转子转轴，端盖与壳体之间预留密封件安装槽，可适配不同材质的密封填料，降低长期运行后的漏风风险。转子部分采用多格腔室设计，转子转动过程中，上方进料口落入的水泥粉料会填充到转子格腔内，随着转子旋转到下方出料口位置时，物料依靠自重落入粉磨设备内部，相邻格腔在转动过程中始终保持有物料填充形成料封，避免磨内气流从进料通道反窜。壳体上方设置方形法兰接口，可直接与上游溜管或喂料设备的出料法兰对接，法兰面预留均匀分布的螺栓孔，适配常规水泥行业溜管的安装尺寸，壳体下方同样设置法兰接口与磨室入料口连接，底部设置带螺栓孔的安装支座，支座的安装孔位间距按照粉磨设备入料端的常规安装基准设计，可直接固定在设备的进料平台上，无需额外制作过渡安装架。设计过程中优先考虑了粉状物料的流动性特性，转子叶片边缘与壳体内壁的间隙控制在合理范围，既避免间隙过大导致锁风效果下降，也防止间隙过小造成转子卡涩，同时端盖位置的轴承座采用外置式设计，避免粉料进入轴承造成磨损，轴承端盖位置设置多重密封结构，适配水泥生产现场多粉尘的工况环境。设备侧面的检修盖板采用快拆式螺栓固定，日常维护时无需拆卸整体连接管道，即可打开盖板清理腔体内的结块物料，检查转子叶片的磨损情况，针对水泥粉料磨蚀性较强的特点，与物料接触的壳体内壁、转子叶片表面都预留了耐磨衬板的安装位置，可根据实际磨损情况更换衬板，延长整体设备的使用寿命。
