双位翘板式接线音频端子结构设计

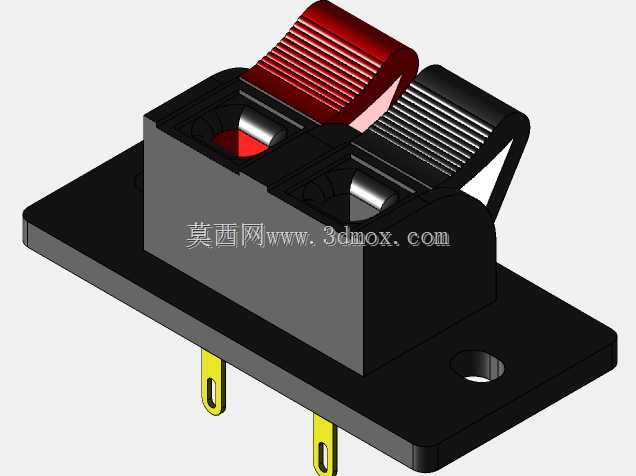

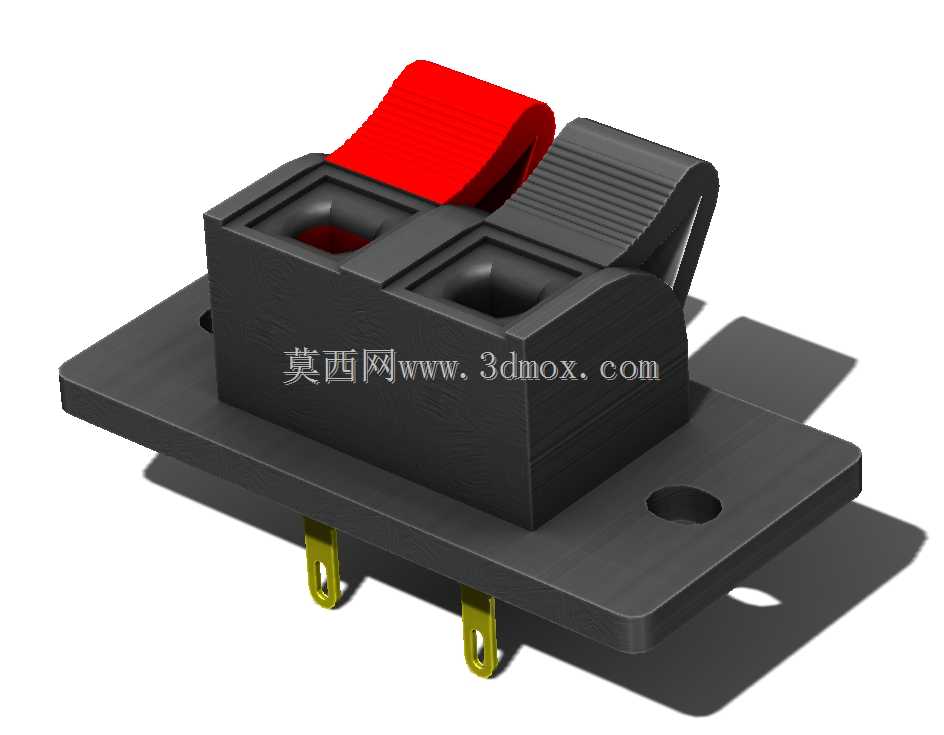

这类双位翘板接线端子常应用在民用音频布线、墙面弱电接线场景中，承担音频信号回路的通断控制与线缆快速接驳功能，常见于家庭影音布线、公共广播系统墙面接线点位、小型音频设备外接端口等位置，替代传统螺丝压接端子，降低现场接线的操作难度，提升后期线路维护的效率。从结构设计来看，产品采用带安装法兰的基座设计，基座预留两个圆形安装孔，可直接通过自攻螺丝固定在标准86型暗装接线盒或者设备面板预留位上，安装孔位的中心距匹配常规墙装配件的通用尺寸，不需要额外定制安装支架就能完成装配，基座底部伸出的两个焊片式接线引脚，既可以直接焊接在PCB板上作为设备内置端口，也可以搭配冷压端子实现现场线缆压接，适配不同场景的装配需求。翘板操作件采用红黑双色区分，对应音频回路的正负极信号通道，避免施工过程中出现接线极性接反的问题，翘板表面做了防滑纹理处理，按压操作时不会出现打滑，操作反馈清晰，扳动到导通位置时翘板与基座贴合紧密，能避免日常使用中积灰进入触点位置，降低接触不良的故障概率。基座主体采用阻燃绝缘工程塑料注塑成型，绝缘性能满足弱电信号传输的耐压要求，同时具备一定的抗冲击性能，墙面安装后日常磕碰不会出现壳体开裂的问题，内部导电接触件采用弹性铜材冲压成型，表面做镀镍处理，既保证接触时的导电性能，也能提升抗氧化能力，长期使用不会出现触点氧化导致的信号衰减问题。设计过程中重点考量了墙装场景的操作便利性，翘板的操作高度突出基座表面合适距离，既不会因为突出过多容易被误碰，也不会因为突出过短导致操作时需要用指甲抠动，基座的外形轮廓做了圆角处理，安装后没有尖锐棱角，符合民用配件的安全设计要求，接线引脚的伸出长度兼顾焊接与压接两种工艺的操作空间，引脚根部做了加强结构，焊接或者压接时不会出现引脚弯折断裂的问题。
