座驾式场内电动牵引运输车结构设计

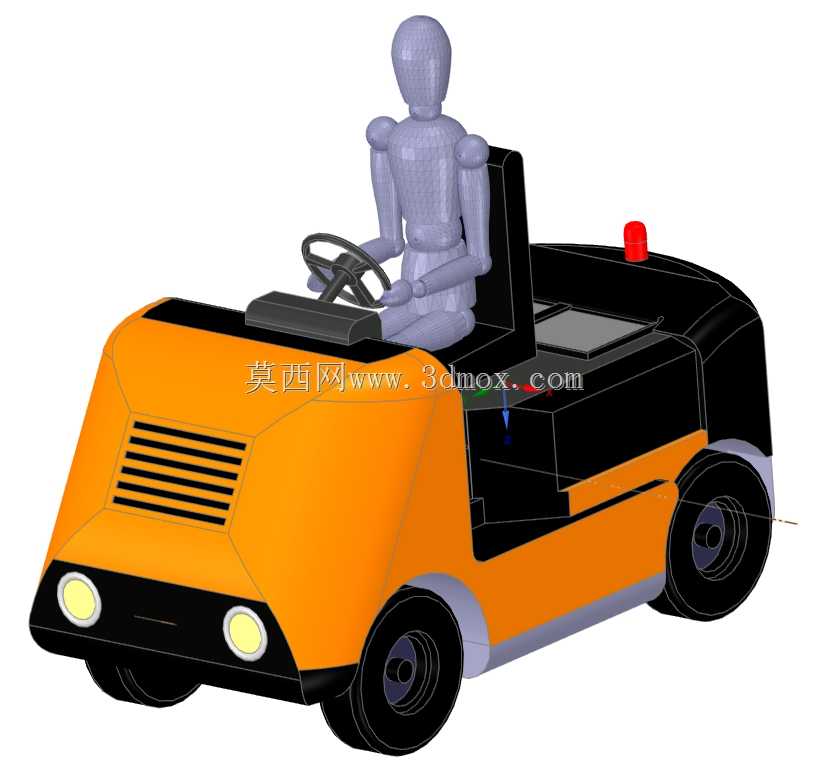

这款座驾式场内牵引运输车的三维结构设计，核心围绕厂区、仓储、物流枢纽内的短距离重载拖运需求展开，区别于平衡重式叉车的叉装作业逻辑，该设备以牵引挂载平板拖斗为核心作业形式，主要承担车间工序间物料周转、仓储区整托盘货品转运、港口码头堆场集装箱辅助拖运等场景的运输任务，适配平整硬化的室内外工业场地作业环境。从结构设计逻辑来看，整车采用前置动力舱、中置驾驶位、后置牵引挂载的布局形式，前置动力舱整合行走驱动单元、电控模块与散热结构，前脸预留的通风格栅可保障行走电机与电控元件的持续散热，避免长时间重载牵引工况下的元件过热问题；中置驾驶位采用低坐姿设计，搭配符合人体工程学的转向操纵结构，驾驶员操作时视野可完整覆盖车头前方及两侧近距区域，降低场内密集作业环境下的视野盲区风险，驾驶位后方设置的高位警示灯可在嘈杂的车间环境中提升设备辨识度，提醒周边作业人员及时避让。整车外形尺寸控制遵循场内作业的通行边界要求，车身宽度适配厂区标准1.8米宽人行通道与2.4米宽货运通道的通行需求，最小转弯半径设计适配货架间狭窄通道的转向要求，可在有限的仓储空间内完成掉头、对位等操作；车身底部的行走轮采用实心工业轮胎，适配厂区常见的金属切屑、油污残留等复杂地面工况，避免充气轮胎易被扎破的运维问题，轮拱处的弧形护板可阻挡行驶过程中带起的杂物飞溅，保护车身侧部结构。设计过程中针对牵引作业的受力特性，对后置牵引挂载点的结构强度做了专项强化，挂载点位置与整车重心做了匹配调校，避免满负载牵引时出现车头翘举的失稳风险；车身覆盖件采用大圆弧过渡设计，既减少场内作业时的尖锐结构磕碰风险，也便于日常运维时的表面清洁，驾驶位周边的操纵控件布局按照高频操作优先级排布，转向、调速、制动控件的操作行程均参考工业车辆人机工程标准设定，降低驾驶员长时间作业的操作疲劳度。整车的结构分块遵循模块化设计思路，动力舱、驾驶舱、行走底盘、牵引挂载模块均可独立拆分，便于后续的运维替换与功能改型，可根据不同作业场景的需求更换不同牵引力等级的驱动单元，或是加装防雨顶棚、夜间作业照明等附加结构。
