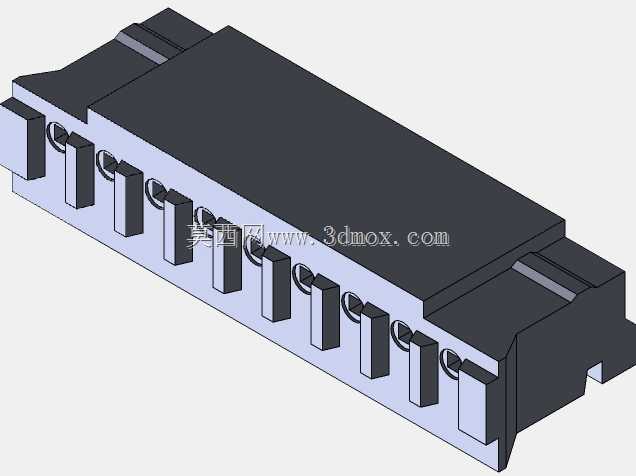

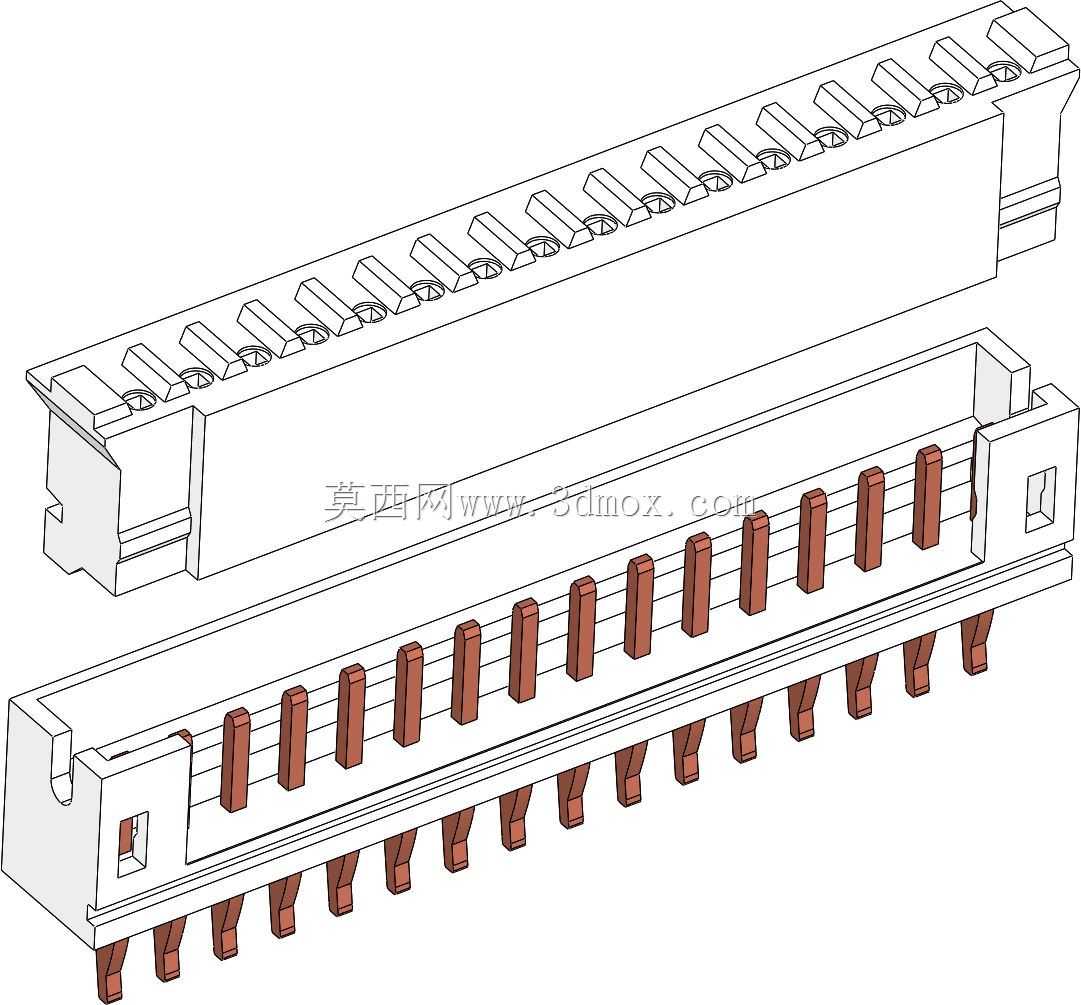

JST PHR顶部入口TH连接器引脚插座结构

这类顶部入口的TH连接器插座，在消费电子、工业控制板卡、小型家电的内部布线场景中应用十分广泛，主要实现板端与线束端的可靠电气连接，承担信号传输与小功率电流导通的作用，是板对线连接方案里的常用选型。设计时优先考虑插配的顺畅度与长期连接的可靠性，插脚侧采用直插式结构适配PCB板的通孔焊接工艺，顶部入线的结构可以让线束走线方向垂直于板面，在设备内部空间局促、线束需要从板件上方引出的场景下，能大幅压缩水平方向的走线占用空间，避免与板上其他高元器件产生干涉。整个系列覆盖2到16针的不同引脚规格，可适配不同通道数的信号传输需求，设计时统一了所有规格的安装原点，不管是选用户侧的插座、插脚侧的公端，还是整合式的一体零件，在装配时都能直接对齐基准，不需要额外调整坐标匹配，能有效减少整机装配时的对位工作量。外形结构上，绝缘基座采用带定位卡扣的槽型设计，插合时公端的卡扣可以和基座的卡槽锁合，避免设备运行过程中受振动、拉扯导致的接插件松脱，引脚采用等间距排布，严格遵循JST PH系列的标准间距参数，焊接引脚的长度适配常规1.6mm厚度PCB的通孔焊接要求，引脚伸出板面的长度控制在波峰焊工艺要求的合理范围内，既保证焊锡浸润的可靠性，也不会因为引脚过长导致焊后剪脚的额外工序。绝缘基座的侧壁做了加强筋结构，在批量插拔使用过程中不容易出现基座开裂、形变的问题，插针的接触部位采用弹性接触结构，插合后接触电阻稳定，能满足长期通电的温升要求，不会因为接触不良导致局部发热的隐患。建模时对插合导向面做了专门的结构优化，插入口做了微小的倒角导向，即使人工盲插也能顺利对位，不会出现插针顶弯、错位的问题，90度的结构版本在建模时优化了特征排布，减少了冗余的阵列特征与不必要的小特征，在装配体调用时能有效降低模型的运算负载，提升大装配体的旋转、缩放操作流畅度。安装边界上，插座的本体宽度、引脚排距都严格遵循行业通用尺寸，不需要在PCB设计时预留额外的避让空间，和同系列其他规格的产品保持安装尺寸的兼容性，方便同一块板卡根据不同功能需求更换不同引脚数的连接器，不需要重新调整PCB的封装布局。
